Прикуриватель, установленный на автомобилях ВАЗ 2114, ВАЗ 2114 и ВАЗ 2115, имеет подсветку (подсветку гнезда прикуривателя), которая ярко светится зеленым светом.
И по этому зеленому свечению его довольно легко обнаружить в темное время суток. И не ошибиться.
Рассмотрим на схеме как подключена подсветка прикуривателя, а так же разберемся с особенностями ее работы (включения и выключения). Что бы в случае ее выхода из строя, когда лампа в гнезде вдруг перестает гореть, можно было бы быстро найти причину неисправности. И устранить ее.
Как подключена подсветка прикуривателя ВАЗ 2114, 2115, 2113? Схема.
Как работает подсветка прикуривателя ВАЗ 2114, 2115, 2113?
— Электрическая цепь включения лампы подсветки прикуривателя является частью большой электрической цепи освещения салона и наружного освещения автомобиля.
— Напряжение в электрическую цепь включения лампы подсветки гнезда прикуривателя автомобилей ВАЗ 2113, 2114, 2115 подается с плюсового вывода АКБ через вывод «В+» генератора и переключатель (выключатель) наружного освещения.
— Включить подсветку прикуривателя можно нажав на клавишу переключателя наружного освещения.
— Одновременно с включением подсветки прикуривателя загораются лампы подсветки приборов, выключателей и переключателей, подсветки блока рычагов управления отопителем, подсветки пепельницы, подкапотной лампы, габаритов и фонарей освещения заднего номерного знака. То есть если после нажатия на клавишу выключателя наружного освещения все эти лампы горят, а лампа прикуривателя нет, значит либо она перегорела, либо имеется неисправность на участке электрической цепи конкретно до нее.
— Непосредственно контролирует включение и выключение лампы подсветки прикуривателя регулятор яркости освещения приборов (он же выключатель освещения приборов). Который представляет собой реостат, плавно изменяющий сопротивление при вращении рукоятки. И соответственно лампа подсветки загорается ярче, либо тухнет.

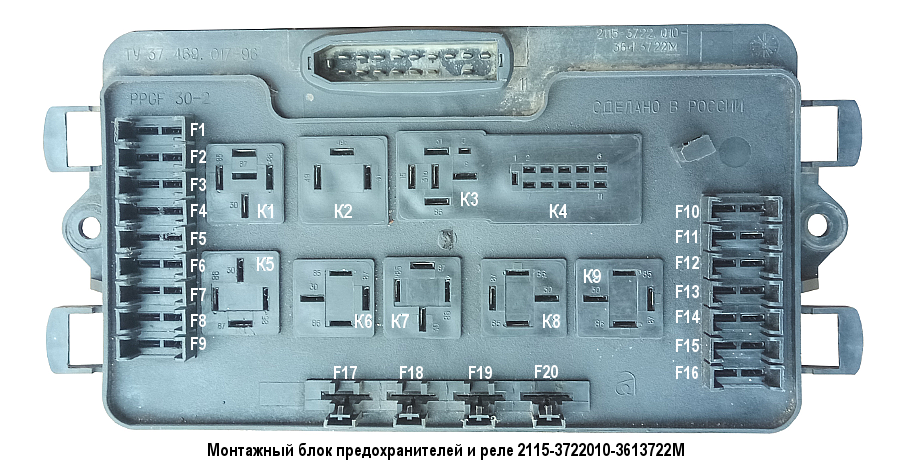

— Электрическая цепь лампы подсветки прикуривателя защищена предохранителем F10(7,5А) в монтажном блоке предохранителей и реле.
Примечания и дополнения
— Лампа подсветки прикуривателя А-12-4-1 (T4W).
— Непосредственно сам прикуриватель включается следующим образом.
Для включения прикуривателя нужно нажать до упора на его кнопку до ее фиксации. После нагрева (примерно через 20 секунд) патрон прикуривателя «выстрелит» из гнезда с раскаленной спиралью. И можно прикуривать.
Напряжение в электрическую цепь включения прикуривателя подается с плюсовой клеммы АКБ через вывод «В+» генератора, выключатель зажигания и его реле. Включить прикуриватель можно только после поворота ключа в первое положение.
Электрическая цепь прикуривателя защищена предохранителем F7 (30A) в монтажном блоке.
Вот схема его подключения. И статья по ней: «Прикуриватель автомобиля ВАЗ 2113, 2114, 2115 схема подключения».
