Не работает вентилятор радиатора Рено Логан

не работает вентилятор радиатора рено логанВыход из строя вентилятора радиатора автомобиля Рено Логан приводит к повышению температуры охлаждающей жидкости в системе охлаждения и последующему перегреву двигателя.


На примере вентилятора на радиаторе системы охлаждения двигателя k7j 1,4 л автомобиля Рено Логан первого поколения рассмотрим причины неисправности: «не работает вентилятор на радиаторе Рено Логан». А так же, что делать в такой ситуации.

Признаки неисправности

— При значительном прогреве двигателя автомобиля вентилятор радиатора не включается. Охлаждающая жидкость начинает закипать. На температурной шкале шитка приборов больше четырех кубиков.

Не работает вентилятор радиатора Рено Логан, причины неисправности

Неисправен предохранитель электрической цепи электродвигателя вентилятора

Для автомобилей без кондиционера F02 (30А) зеленого цвета в монтажном блоке, в моторном отсеке автомобиля. Для автомобилей с кондиционером F07 (40А) красного цвета и большего размера в том же монтажном блоке.

Неисправно реле

Для автомобилей без кондиционера К3 в монтажном блоке, в моторном отсеке автомобиля. С кондиционером и К3 (малая скорость вращения) и К2 (большая скорость вращения) в том же блоке.

предохранитель и реле вентилятора на радиаторе Рено Логан
Предохранитель и реле вентилятора на радиаторе системы охлаждения двигателя k7j 1,4 л автомобиля Рено Логан без кондиционера (монтажный блок в моторном отсеке)
Неисправен дополнительный резистор

Установлен на кожухе вентилятора на автомобилях, оборудованных кондиционером. Через него контроллер (ЭБУ) включает вентилятор на малой скорости если температура превысила пороговое значение при включении кондиционера. На автомобилях без кондиционера отсутствует.

Неисправен электродвигатель вентилятора

Отсоединяем колодку жгута проводов от электродвигателя вентилятора и соединяем ее выводы напрямую с аккумулятором при помощи двух проводов. Если вентилятор закрутился — неисправна электрическая цепь включения электродвигателя. Если нет — неисправен электродвигатель вентилятора радиатора и подлежит замене.

Определить вышедший участок цепи включения электродвигателя вентилятора на радиаторе поможет схема его подключения.

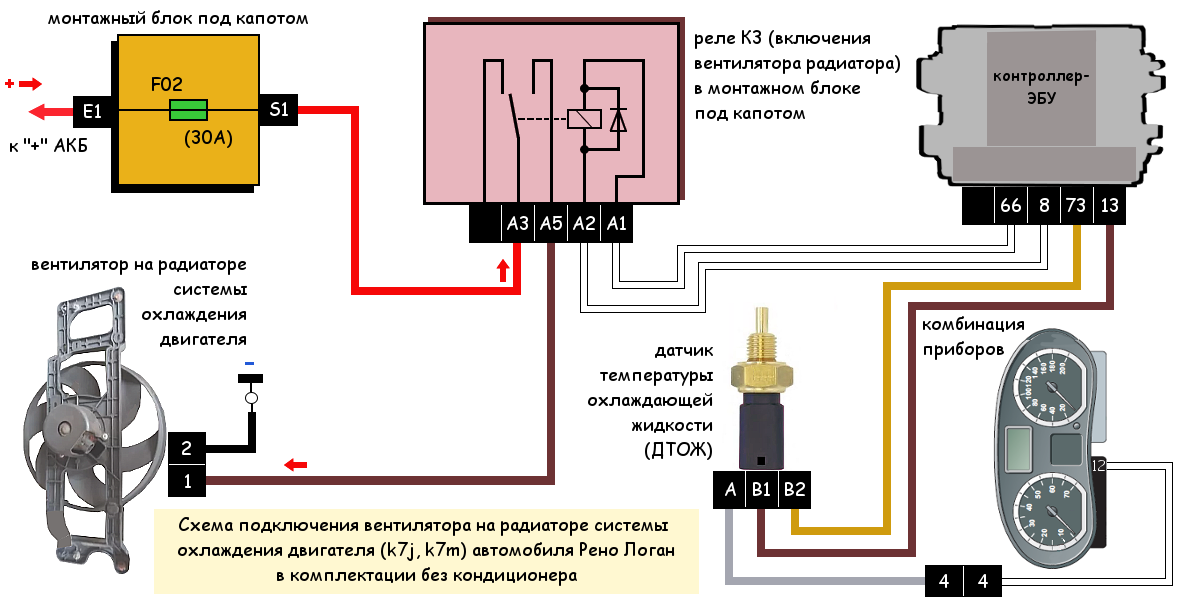

Схема подключения вентилятора радиатора Логан без кондиционера
Схема подключения вентилятора радиатора системы охлаждения двигателя автомобиля Рено Логан первого поколения, без кондиционера
Примечания и дополнения

— Оптимальная температура охлаждающей жидкости в системе охлаждения двигателя k7j автомобиля Рено Логан первого поколения составляет 95-97 градусов. После ее повышения ЭБУ по сигналу с датчика температуры включает вентилятор на радиаторе.
