Механизм регулировки зазора между колодками и барабанами Рено Логан

Механизм регулировки зазора в задних тормозах Рено ЛоганТормозные механизмы задних колес автомобиля Рено Логан оборудованы механизмом для автоматической установки зазора между накладками тормозных колодок и рабочей поверхностью тормозных барабанов.


Этот зазор (около 1,5 мм) необходим для предотвращения постоянного прижимания накладок тормозных колодок к тормозному барабану, а так же для обеспечения своевременного срабатывания тормозного механизма.

При нажатии на педаль тормоза этот зазор быстро выбирается за счет выдвижения поршней цилиндра, а при отпускании автоматически появляется за счет стягивания пружин.

Разберемся как устроен механизм его автоматической регулировки на примере тормозных механизмов задних колес автомобиля Рено Логан первого поколения. Рассмотрим особенности его работы и возможные неисправности.

Механизм автоматической регулировки зазора между колодками и барабанами Рено Логан

— Устройство механизма автоматической регулировки зазора между накладками колодок и тормозным барабаном
Устройство механизма регулировки зазора в задних тормозах Рено Логан

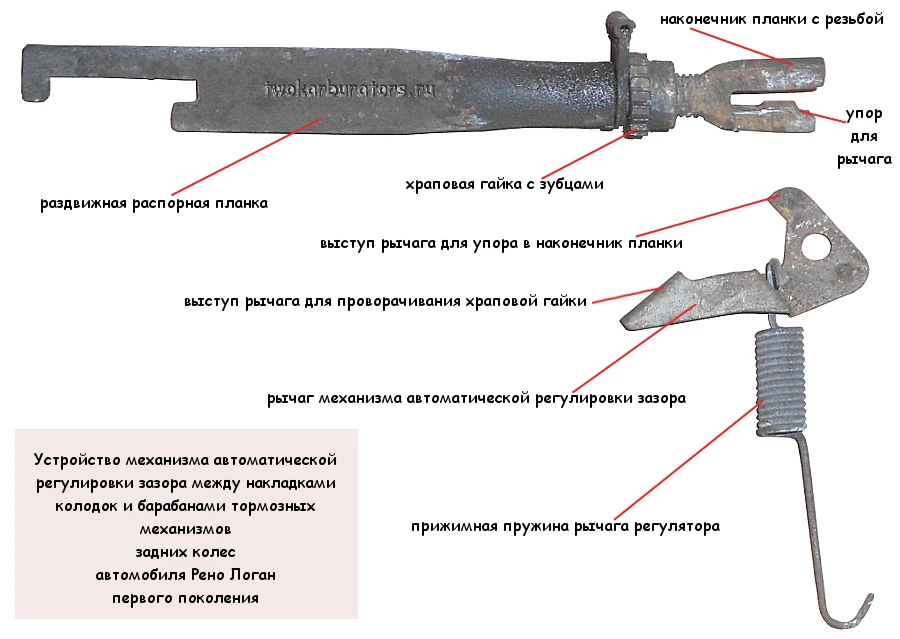

Устройство механизма автоматической регулировки зазора между колодками и барабаном задних тормозных механизмов автомобиля Рено Логан

Составная распорная планка

Планка устанавливается в распор между тормозными колодками. Передний наконечник планки съемный, он имеет резьбу и зубчатую храповую гайку. Резьбовой частью он вставлен в корпус планки. Распорная планка и храповая гайка левого заднего колеса имеют серебристый цвет, на наконечнике левая резьба, правого заднего колеса — золотистый и на наконечнике правая резьба.

Рычаг регулятора

Фигурный рычаг. Вращается на оси в верхней части передней тормозной колодки. Своим выступом в верхней части прижимается к храповой гайке распорной планки. Другой его выступ упирается в паз на наконечнике распорной планки.

В тормозных механизмах колес рычаги зеркально-симметричны. На правом рычаге маркировка «69», на левом «68».

Пружина регулятора

Удерживает рычаг в нужном положении и контролирует его прижатие к гайке пружина. Она крепится одним концом к рычагу регулятора, а другим к отверстию в передней тормозной колодке.

— Как работает механизм автоматической регулировки зазора в задних тормозных механизмах автомобиля Рено Логан

По мере износа накладок тормозные колодки все больше расходятся. Зазор между ними растет. Появляется риск несвоевременного срабатывания тормозного механизма. Но, тут в игру вступает механизм автоматической регулировки зазора. По мере перемещения колодок, верхний выступ на рычаге регулятора перемещается по храповой гайке наконечника распорной планки и за счет натяжения своей пружины проворачивает ее на резьбе на один зуб. В результате подвижный резьбовой наконечник планки немного выдвигается вперед и снова прижимается к тормозной колодке, уменьшая зазор до нужного размера.

По мере износа тормозных накладок и перемещения колодок механизм регулировки будет срабатывать снова и снова, удлиняя распорную планку и поддерживая оптимальный зазор.

Работу механизма автоматической регулировки зазора можно услышать после установки новых задних тормозных колодок, когда водитель несколько раз нажимает на педаль тормоза для их самоустановки. Тогда со стороны тормозных механизмов задних колес слышны щелчки. Это рычаг регулятора своим выступом крутит храповую гайку за зубцы, увеличивая длину распорной планки и устанавливая тем самым зазор между накладками колодок и барабанами.

— Неисправности механизма автоматической регулировки зазора

Не смотря на наличие подвижных частей и хрупкость конструкции механизм регулировки достаточно надежен. Вывести его из строя может лишь коррозия и загрязнение резьбы подвижного наконечника распорной планки и зубцов его храповой гайки. В такой ситуации автоматическая регулировка зазора не происходит, и он увеличивается. Скорость торможения снижается.

Для предупреждения такой неисправности необходимо при каждой замене задних тормозных колодок прочищать детали регулятора. В случае его сильного износа стоит заменить его на новый. В продаже есть ремкомплект тормозных механизмов задних колес на автомобиль Рено Логан.
