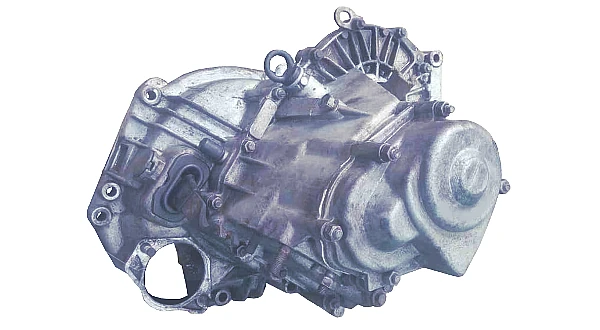

Коробка передач на автомобили ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливаются четырех и пяти-ступенчатые коробки передач. Они различаются передаточным числом главной передачи.

Применяемость коробок передач на автомобилях ВАЗ 2108, 2109, 21099

Для отличия коробок передач по передаточным числам главной передачи они маркируются краской. Маркировка наносится на верхней части картера коробки передач. Поэтому применяемость коробок на автомобили ВАЗ 2108, 2109, 21099 выглядит следующим образом.

Четырехступенчатая коробка

01 – для передаточного числа главной пары 3,9 (ВАЗ 2108, 21083, 2109, 21093, 21099)

02 – для передаточного числа 4,1 (автомобили ВАЗ 21081, 21091)

03 – для передаточного числа 3,7 (автомобили ВАЗ 21083, 21093, 21099)

Пятиступенчатая коробка

00 – для передаточного числа 4,1 пятиступенчатой коробки передач (автомобили ВАЗ 21083, 21093, 21099)

Различия пятиступенчатой и четырехступенчатой коробок передач

Пятиступенчатая коробка передач изготовлена на основе четырехступенчатой. Она имеет несколько отличий.

— Более глубокая задняя крышка коробки

— Более длинные первичный и вторичный валы (для размещения на них шестеренки пятой передачи — на первичном валу и ее синхронизатора — на вторичном)

— Шариковые подшипники первичного и вторичного валов фиксируются в гнездах картера при помощи пластины, крепящейся четырьмя винтами к стенке картера

— Синхронизатор пятой передачи имеет блокирующее кольцо, так как включает только одну передачу

Примечания и дополнения

— Что такое передаточное число? Передаточное число — это отношения числа зубьев ведущей и ведомой шестерен. Например, 20 зубьев у ведомой и 10 и ведущей. Делим 20 на 10, получаем передаточное число два.

— Как проверить уровень масла в коробке передач автомобилей ВАЗ 2108, 2109, 21099? Два способа проверки смотри в статье: «Проверка уровня масла в коробке передач ВАЗ 2108, 2109».

— Всего коробка передач автомобиля ВАЗ 2108, 2109, 21099 имеет четыре сальника. Это сальник правого привода (ШРУСа), сальник левого привода (ШРУСа), сальник первичного вала и сальник штока выбора передач. См. «Сальники коробки передач автомобиля ВАЗ 2108, 2109, 21099».
