Главные дозирующие системы карбюраторов 2105, 2107 Озон и их модификаций устанавливаемых на двигателя заднеприводных автомобилей ВАЗ 2105, 2107 и пр. предназначены для дозирования топливной смеси поступающей в цилиндры двигателя через карбюратор и тем самым обеспечивая его работу на всех режимах кроме режима холостого хода.

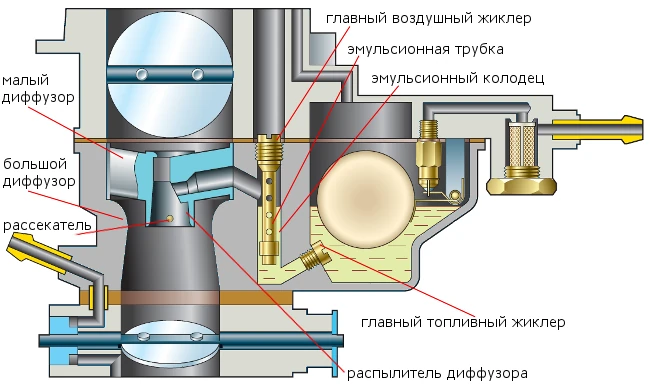

Главные дозирующие системы карбюратора 2105, 2107 Озон
1. Устройство ГДС карбюратора Озон.
1. Воздушные жиклеры.
2. Топливные жиклеры.
3. Эмульсионные колодцы.
4. Эмульсионные трубки.
5. Диффузоры.
6. Распылители диффузоров.
2. Принцип действия главных дозирующих систем.
При нажатии на педаль «газа» возрастает разрежение в области распылителя первой камеры карбюратора, двигатель переходит от режима холостого хода к режиму средних нагрузок. Под его действием, передающимся в эмульсионный колодец и далее в поплавковую камеру, топливо, через топливный жиклер, засасывается в эмульсионный колодец, где установлена эмульсионная трубка. Сверху, через воздушный жиклер, поступает поток воздуха. Смешиваясь с топливом они образуют топливовоздушную эмульсию. Эмульсия, через распылитель диффузора поступает в первую камеру, где смешивается с проходящим через нее воздухом, образует топливную смесь.
Главная дозирующая система второй камеры работает аналогичным образом.
3. Ремонт ГДС Озон.
При возникновении неполадок в работе главной дозирующей системы (засорении) двигатель автомобиля будет работать с перебоями или не будет работать вовсе , возможно будет «провал» при нажатии на педаль газа, потеря в мощности и приемистости , помимо этого возрастет расход топлива (установлены несоответствующие топливные жиклеры).

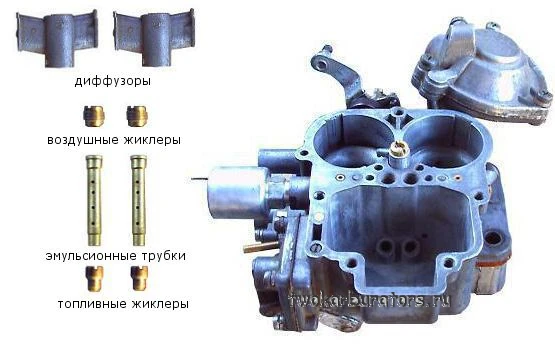

Для ремонта необходимо снять верхнюю часть (крышку) карбюратора. Вывернуть воздушные жиклеры обеих камер, извлечь эмульсионные трубки из эмульсионных колодцев. На дне поплавковой камеры вывернуть оба топливных жиклера. Плоскогубцами вынуть диффузоры обеих камер. Все снятые части промыть ацетоном, продуть сжатым воздухом.
Также продуть, через отверстия от топливных и воздушных жиклеров эмульсионные колодцы.
При установке деталей обратно соблюдаем их маркировку и соответствие.
