Дополнительный резистор электродвигателя «печки» ВАЗ 2109

Дополнительный резистор "печки" ВАЗ 2108, 2109, 21099Электродвигатель вентилятора отопителя салона (моторчик «печки») автомобилей ВАЗ 2108, 2109, 21099 работает в паре с дополнительным (добавочным) резистором.


Вот подробная информация о том для чего он нужен, как выглядит, где установлен, как подключен, как его можно снять, какие неисправности с ним могут приключиться и его каталожные номера для замены.

Дополнительный резистор электродвигателя «печки» ВАЗ 2108, 2109, 21099

Для чего нужен дополнительный резистор

Дополнительный резистор необходим для обеспечения малой и средней скорости работы электродвигателя отопителя.

Электродвигатель вентилятора отопителя («печки») может подключаться к бортовой сети либо напрямую (это самая высокая третья скорость — 4100 об/мин), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая (1-я), если одна 0,23 — скорость средняя (2-я).

Скорости «печки» переключаются переключателем-крутилкой на передней панели.

Как выглядит дополнительный резистор

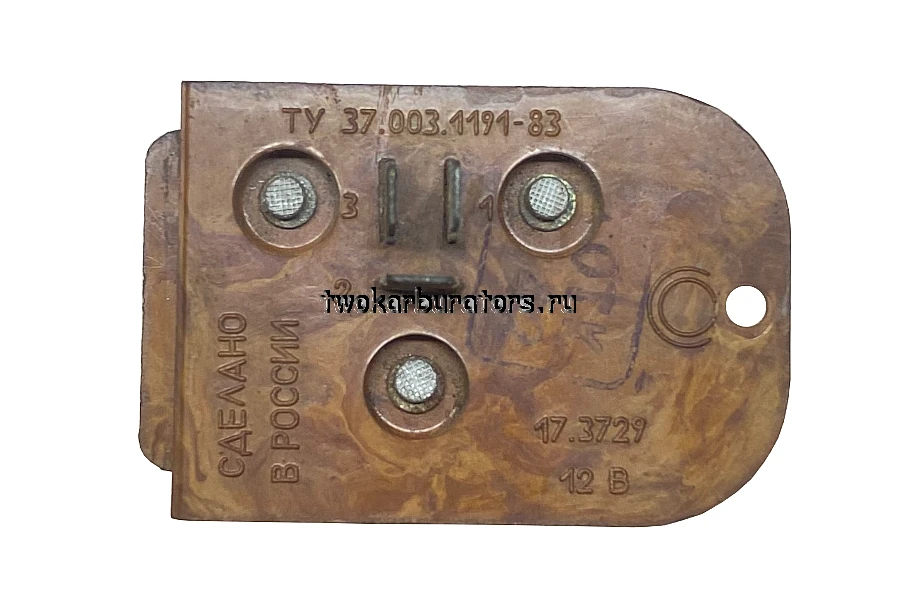

Дополнительный резистор представляет собой текстолитовую пластину с закрепленными на ней тремя контактами и двумя спиралями разной длины. См. фото в начале статьи.

Где установлен дополнительный резистор электродвигателя вентилятора «печки» (отопителя салона) на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях дополнительный резистор «печки» закреплен винтом (саморезом) с левой стороны кожуха радиатора отопителя. К нему подключена соединительная колодка на три провода.

Где установлен дополнительный резистор "печки" на ВАЗ 2108, 2109, 21099
Где установлен и как выглядит дополнительный резистор «печки» на ВАЗ 2108, 2109, 21099
Схема подключения дополнительного резистора моторчика «печки» ВАЗ 2108, 2109, 21099

Как подключен дополнительный резистор отчетливо видно на схеме подключения моторчика вентилятора «печки».

схема включения печки 2114
Схема включения электродвигателя вентилятора отопителя салона — моторчика печки автомобилей ВАЗ 2108, 2109, 21099 с высокой панелью
Особенности снятия и установки дополнительного резистора «печки»

Снять дополнительный резистор «печки» можно без ее демонтажа с автомобиля. Для этого нужно изловчится и попасть в пространство с правой стороны от педального узла. Там он виден довольно отчетливо — коричневая пластина на фоне черного кожуха радиатора «печки». Отсоединяем от него колодку проводов, крестовой отверткой выворачиваем винт его крепления к кожуху и снимаем. Устанавливаем резистор назад в обратной последовательности.

Неисправности

Если выходит из строя дополнительный резистор, то вентилятор печки работает только на большой скорости. Основные его неисправности: «обрыв» спирали и нарушение контакта в соединительной колодке (в результате ее оплавления или окисления выводов). Наличие «обрыва» можно проверить омметром (мультиметром в режиме омметра). Если он есть, резистор под замену. Оплавленная с плохими контактами колодка может быть заменена на новую, выводы зачищены.

Применяемость

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 ставится дополнительный резистор электродвигателя «печки» 2108-8101081 (01, 02). Он же 17.3727.

Примечания и дополнения

— «Печка» может не «греть» не только по причине выхода из строя дополнительного резистора и (или) электродвигателя, но и по целому ряду других причин. Подробно о них: «Не греет «печка» автомобилей ВАЗ 2108, 2109, 21099″.
