Датчик уровня масла в поддоне двигателя ВАЗ 2113, 2114, 2115

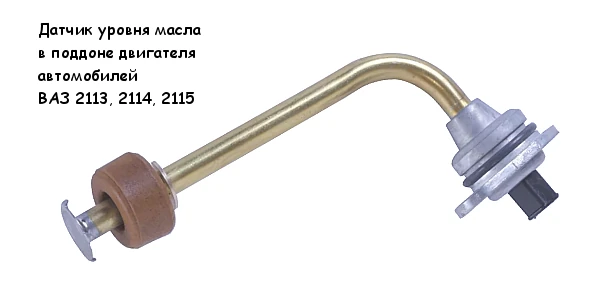

Датчик уровня масла ВАЗ 2114На автомобили ВАЗ 2113, 2114, 2115 устанавливался датчик уровня моторного масла в поддоне двигателя, который работал в паре с сигнализатором (контрольной лампой) в блоке индикации бортовой системы контроля на передней панели.


Вот схема его подключения с описанием основных элементов и порядка работы при неожиданном падении уровня масла.

Схема подключения датчика уровня масла в поддоне двигателя автомобилей ВАЗ 2113, 2114, 2115

Датчик уровня масла в поддоне двигателя ВАЗ 2113, 2114, 2115 схема подключения
Схема подключения датчика уровня масла в поддоне двигателя автомобилей ВАЗ 2113, 2114, 2115 и его лампы-сигнализатора на панели приборов
Описание схемы подключения

— На автомобилях ВАЗ 2113, 2114, 2115 датчик уровня моторного масла в поддоне двигателя установлен под масляным фильтром, позади блока цилиндров. Он встроен в разрыв минусового провода. который присоединен к блоку индикации бортовой системы контроля. Этот блок, по сигналу с датчика, управляет включением на своем табло лампы-сигнализатора недостаточного уровня масла в поддоне двигателя.

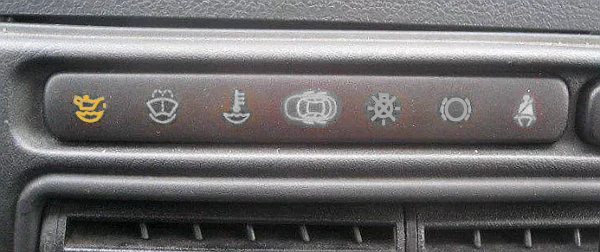

Лампа-сигнализатор недостаточного уровня масла в поддоне двигателя
Контрольная лампа-сигнализатор недостаточного уровня моторного масла в поддоне двигателя автомобилей ВАЗ 2113, 2114, 2115

Как работает система датчик уровня масла — блок индикации — контрольная лампа? Порядок работы такой.

— Плюс с АКБ (напряжение) подается на блок индикации бортовой системы контроля. После поворота ключа в замке зажигания.

— Внутри датчика уровня масла, в разрыв минусового провода, установлен геркон. Геркон — трубка, наполненная газом, с двумя контактами внутри, замыкающимися при наведении на него магнитного поля. Магнит создающий такое магнитное поле установлен в поплавке датчика.

— Когда уровень масла в поддоне двигателя в пределах нормы, магнит, находящийся в поплавке,  расположен далеко от геркона и не влияет на него. Контакты внутри геркона разомкнуты, электрическая цепь датчика разорвана. Контрольная лампа уровня масла в блоке индикации на панели не горит.

— Но, стоит уровню масла в поддоне упасть до двух литров магнит приближается к геркону и воздействует на него своим магнитным полем Тут же контакты внутри геркона замыкаются. Электрическая цепь включения лампы-сигнализатора замыкается. Блок индикации подает на нее минус, и она загорается. Что является сигналом водителю, что уже вот-вот и двигатель «застучит».

— Электрическая цепь датчика уровня моторного масла защищена предохранителем F16 (15А) в монтажном блоке предохранителей и реле.

Примечания и дополнения

— Применяемость: на автомобилях ВАЗ 2113, 2114, 2115 устанавливается датчик уровня масла 21083-3839210 (01, 02, 03).

— Помимо датчика уровня моторного масла в поддоне двигателя на автомобилях ВАЗ 2113, 2114, 2115 имеется датчик аварийного давления масла. Который завернут в отверстие в головке блока (рядом с коллектором).

— Датчик уровня масла можно проверить используя мультиметр с режимом омметра. См. «Признаки неисправности датчика положения коленчатого вала».

Проверка датчика уровня масла
Проверка датчика уровня масла в поддоне картера двигателя при помощи мультиметра с режимом омметра
