Датчик уровня омывающей жидкости ВАЗ 2114, 2115, 2113

На автомобили ВАЗ 2114, ВАЗ 2115 и ВАЗ 2113 в бачок омывателя стекол устанавливался специальный датчик. А именно, датчик уровня омывающей жидкости.

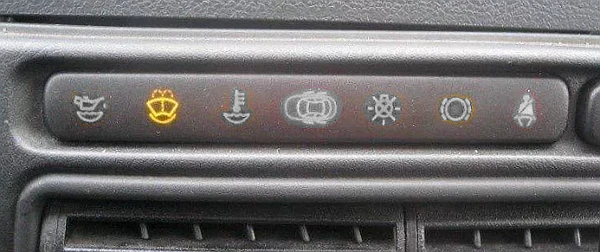

Этот датчик работает в паре с контрольной лампой аварийного уровня омывающей жидкости в блоке индикации бортовой системы контроля. Что установлен на передней панели автомобиля.

Назначение этого датчика — как можно быстрее сигнализировать водителю о критическом при падении уровня жидкости (омывайки) в бачке омывателя стекол автомобиля ВАЗ 2114 (2115, 2113).

Что он и делает путем замыкания электрической цепи этой лампы-сигнализатора. Она загорается, тем самым оповещая водителя, что пора доливать стеклоомывающую жидкость.

Разберемся как подключен и как работает датчик уровня омывающей жидкости. Что бы в случае возникновения какой-либо неисправности, с ним связанной, можно было бы самостоятельно вычислить в чем проблема и устранить ее.

Датчик уровня омывающей жидкости ВАЗ 2114, 2115, 2113. Схема подключения.

Схема подключения датчика уровня омывающей жидкости в бачке омывателя стекол автомобиля ВАЗ 2114, ВАЗ 2115 и ВАЗ 2113

Описание схемы подключения датчика уровня.

— На автомобиле ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 датчик уровня омывающей жидкости встроен в разрыв минусового провода лампы-сигнализатора недостаточного уровня омывающей жидкости в бачке омывателя.

— Плюс (напряжение) подается на контрольную лампу-сигнализатор в блоке индикации передней панели автомобиля. Строго после поворота ключа в замке зажигания.

— Внутри датчика в разрыв минусового провода установлен геркон. Геркон — трубка, наполненная газом, с двумя контактами внутри. Которые замыкаются при наведении на него магнитного поля. Магнит создающий такое магнитное поле соединен с поплавком датчика.

— Когда уровень в бачке стеклоомывателя в пределах нормы, магнит, подпираемый поплавком, находится слишком далеко от геркона и ни как не влияет на него. Контакты внутри геркона разомкнуты, электрическая цепь датчика так же разорвана. Контрольная лампа уровня омывайки в блоке индикации на панели не горит.

— Но, стоит уровню омывающей жидкости в бачке упасть до одного литра, магнит сразу же приближается к геркону и воздействует на него своим магнитным полем. Контакты внутри геркона замыкаются. Электрическая цепь датчика уровня в бачке омывателя стекол восстанавливается. На лампочку в панели подается минус, и она загорается оранжевым цветом, сигнализируя водителю, что уже вот-вот и мыть стекло будет абсолютно нечем. Либо, что в электрической цепи датчика имеется неисправность. Например, короткое замыкание.

— Электрическая цепь датчика уровня омывающей жидкости защищена предохранителем F16 (15А) в монтажном блоке предохранителей и реле.

Примечания и дополнения

— На ВАЗ 2114, ВАЗ 2115 и ВАЗ 2113 с бачком омывателя 2108-5208102-40 (02, 03) применяется датчик уровня омывающей жидкости 21083-3839410 (01, 02, 03).

— Для проверки исправности датчика модно перемкнуть выводы в присоединенной к нему колодке проводов. Их всего два. Включить зажигание. И посмотреть загорелась ли контрольная лампа в блоке сигнализации на панели автомобиля. Если да, то датчик скорее всего вышел из строя. Если нет, имеется обрыв в его электрической цепи. И необходимо найти его по схеме.

— Аналогичным образом подключен датчик уровня омывающей жидкости на автомобилях ВАЗ 21083, 21093, 21099 (если он входит в их комплектацию). См. «Датчик уровня омывающей жидкости в бачке омывателя ВАЗ 21093».
