Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099

проверка катушки зажиганияПри возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении  и пр., есть смысл проверить работоспособность катушки зажигания.

Необходимые инструменты

— накидной или рожковый ключ на 8 мм

— тестер (мультиметр или аналогичный прибор) с режимом омметра (желательно и мегаомметра)

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.

— снимаем минусовую клемму с АКБ

— отсоединяем высоковольтный провод от катушки зажигания

— отсоединяем провода, ведущие к двум выводам катушки

Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам «К» и «Б». Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.

Проверка катушки системы зажигания автомобилей ВАЗ 2108, 2109, 21099

1. Проверяем исправность первичной обмотки катушки зажигания.
проверка первичной обмотки
Проверка первичной обмотки катушки зажигания ВАЗ 2108, 2109, 21099

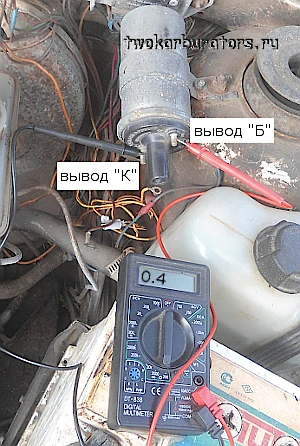

Для этого присоединяем один щуп тестера к выводу «Б» второй щуп к выводу «К» — выводу первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю (0,4 – 0,5 Ом). Если оно ниже, то имеется короткое замыкание, если выше — в обмотке «обрыв».

2. Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания.
проверка вторичной обмотки катушки
Проверка вторичной обмотки катушки зажигания ВАЗ 2108, 2109, 21099

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм.

3. Проверяем сопротивление изоляции на «массу».

Для такой проверки необходимо чтобы мультиметр имел режим мегаомметра (либо нужен отдельный мегаомметр) и мог измерять значительное сопротивление.

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм и выше.

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122.3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.
