Система вентиляции картера двигателя с карбюраторм 2105, 2107 Озон

система вентиляции 2105, 2107Назначение системы вентиляции картера двигателя автомобилей ВАЗ 2105, 2107

Система вентиляции картера двигателя предназначена для принудительного удаления оттуда картерных газов, образующихся в результате работы двигателя.

Многие автовладельцы зачастую не обращают особое внимание на систему вентиляции картера двигателя автомобиля. А зря. Для нормального, бесперебойного его функционирования она очень необходима.




Устройство системы вентиляции картера

Система вентиляции картерных газов двигателей с карбюраторами 2105, 2107 «Озон» и их модификациями состоит из большой и малой ветвей. Через большую и малую ветвь газы удаляются при повышенных нагрузках, через корпус воздушного фильтра и карбюратор, при невысоких нагрузках удаление происходит через малую ветвь, в карбюратор, и далее в задроссельное пространство.

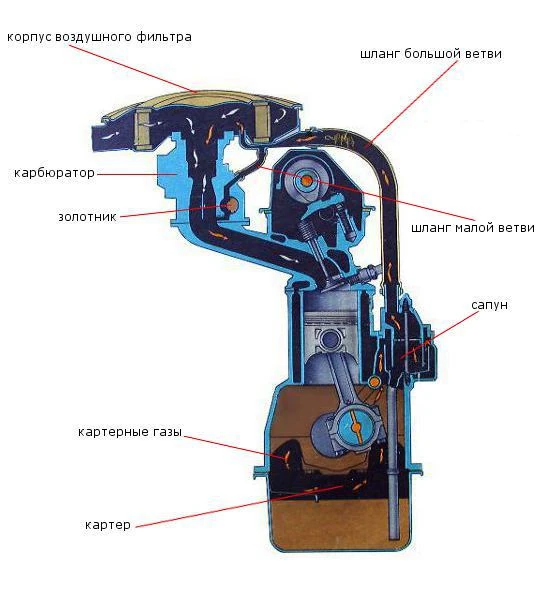

Схема системы вентиляции картера двигателя автомобиля.

вентиляция картера 2105, 2107
система вентиляции картера двигателя автомобилей ВАЗ 2105, 2107



Принцип действия

Под воздействием разрежения, возникающего в корпусе воздушного фильтра при открытых дроссельных заслонках и высоких оборотах коленчатого вала двигателя, картерные газы высасываются из картера двигателя и принудительно подаются через сапун и шланг вентиляции в полость воздушного фильтра после фильтрующего элемента. Это работает большая ветвь системы вентиляции. Через малую ветвь, в этом случае, происходит дополнительное удаление. Золотник, входящий в малую ветвь вентиляции, находящийся на оси дроссельной заслонки первой камеры, внутри корпуса карбюратора,  увеличивает проходное отверстие для прохождения картерных газов по мере открытия дроссельной заслонки и вращения ее оси.

При работе двигателя на холостом ходу или с небольшими нагрузками дроссельные заслонки либо закрыты, либо слегка приоткрыты, разрежение в корпусе воздушного фильтра слишком мало и вентиляция через большую ветвь происходит вяло, а под закрытыми дроссельными заслонками разрежение довольно велико. Поэтому вентиляция происходит через малую ветвь вентиляции картера. Золотник перекрывает отверстие отвода газов и они проходят лишь через малое калиброванное отверстие, таким образом предотвращается неустойчивая работа двигателя на холостом ходу из-за черезмерного «подсоса» постороннего воздуха в карбюратор.

золотниковое устройство Озон
схема работы золотникового устройства карбюраторов 2105, 2107 Озон



Проверка

1. Проверить действием большую ветвь системы вентиляции невозможно. Необходимо визуально оценить замасленность двигателя — подтекание масла из-под крышки маслозаливной горловины, прокладки клапанной крышки, шлангов вентиляции картера, сальников коленчатого вала, состояние свечей. Помимо этого снимаем крышку корпуса воздушного фильтра и осматриваем полость корпуса и фильтрующий элемент на предмет замасливания.

Конечно все вышеперечисленное может быть проявлением иных неисправностей (износ поршневых колец, неплотно затянуты соединения, износ сальников, отказ свечей), но для начала, перед поиском других неисправностей, стоит провести ревизию системы вентиляции картера, так как ни чего особо сложного в этом нет, а начинать ремонт лучше с самого простого.

2. Проверяем малую ветвь системы вентиляции. Надеваем трубку на штуцер шланга малой ветви вентиляции и через нее дуем туда ртом. Воздух должен проходить довольно свободно, если не проходит, значит каналы системы засорены и их необходимо чистить.

Пробуем подуть еще раз и одновременно вращаем ось дроссельной заслонки первой камеры за рычаг. По мере поворачивания оси воздух должен проходить все легче и легче, так как пластмассовый золотник, расположенный на оси, все больше приоткрывает отверстие для прохождения воздуха.

Опять же, если такая продувка затруднена, то необходимо прочистка каналов или золотника на оси в карбюраторе.

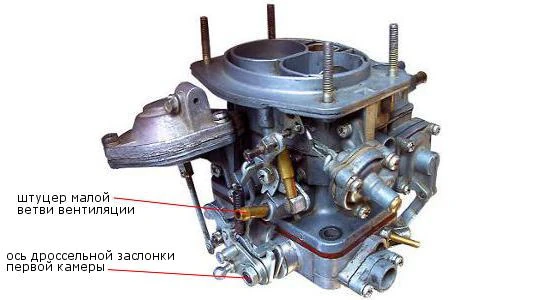

pict0111
штуцер малой ветви вентиляции картера на карбюраторе 2105, 2107 Озон



Ремонт

Ремонт системы вентиляции заключается в прочистке, промывке и продувании ее составных частей. Если этого не сделать вовремя (а по мере износа двигателя система все более и более засоряется), то ждите масло в полости воздушного фильтра и замасленные свечи. Как следствие двигатель начинает работать с перебоями ,троить , плохо пускаться ,  карбюратор перестает поддаваться регулировке , его жиклеры и каналы загрязняются отложениями. Повышается давление в картере и масло начинает сочиться из-под сальников, прокладок, крышки маслозаливной горловины. Вот такая неприглядная картина получается из-за системы, которой мало кто уделяет внимание.

Некоторые кидаются «капиталить» двигатель, обвиняя во всем изношенные кольца, а причина ухудшения  его работы всего лишь в каком-нибудь куске отложений, застрявшем в одной из трубок вентиляции.

1. Снимаем шланги большой и малой ветвей вентиляции картера. Промываем их ацетоном или бензином, затем продуваем сжатым воздухом. Если отложений много и они затвердели проделываем промывку и продувку несколько раз.

2. Разбираем сапун двигателя. Вынимаем трубку, по которой газы отсасываются из картера, снимаем маслоотделитель. Все промываем, протираем и ставим обратно в той последовательности в которой снимали. Если сразу все отложения удалить не удается, то замачиваем снятые детали в ацетоне или бензине на часок.

3. Снимаем корпус воздушного фильтра. Прочищаем в нем каналы системы вентиляции через штуцера, на которые надеваются большой и малый шланги. Продуваем сжатым воздухом.

4. Снимаем карбюратор с двигателя. Отсоединяем его нижнюю часть. Вынимаем ось дроссельной заслонки первой камеры. Промываем каналы и отверстия системы вентиляции, золотник. Продуваем сжатым воздухом. Собираем все назад. Если забыли как, смотрите по изображениям.

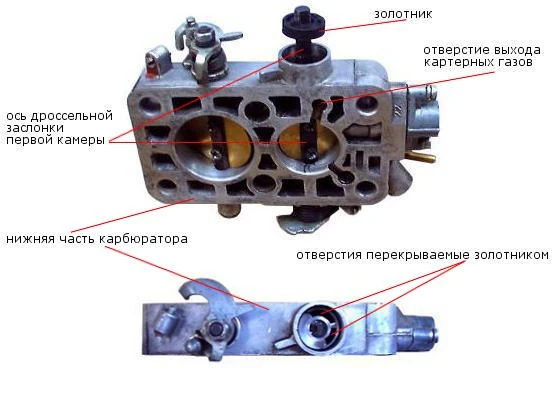

pict0113
снятие золотника
