Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 лампы света заднего хода установлены в задних фонарях (белый элемент). Загораются при включенном зажигании,  включении передачи заднего хода и замыкании выключателя света заднего хода (датчика света заднего хода). Выключатель расположен в коробке передач снизу и слева (по ходу автомобиля).


Ниже представлена схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 2109, 21099.

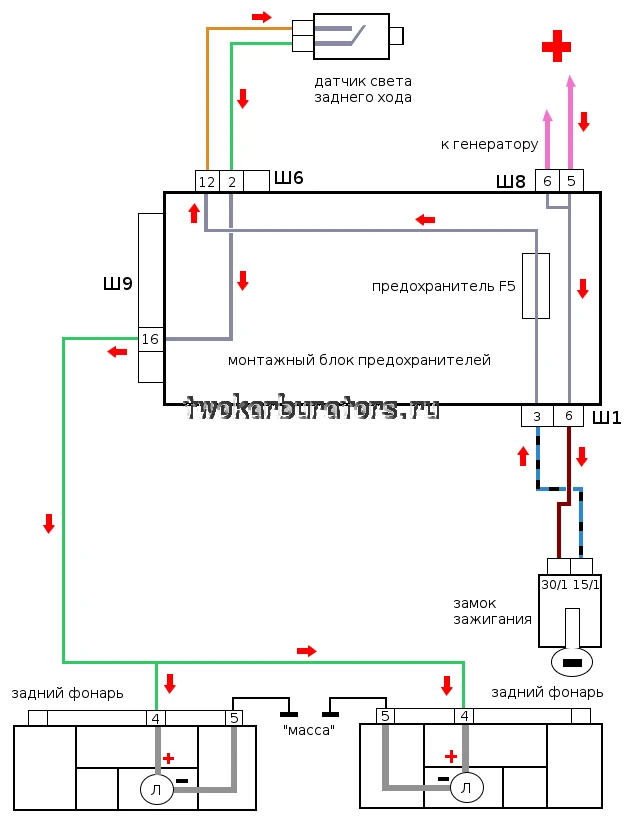

схема включения заднего хода ВАЗ 2108, 2109, 231099
схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Электрический ток на датчик света заднего хода подается с вывода «30» генератора через выключатель зажигания, монтажный блок предохранителей, предохранитель №5 (F16) по светло-коричневому проводу. Уходит на лампы света заднего хода с датчика по зеленому проводу через монтажный блок предохранителей и далее зеленый провод в пучке проводов с левого борта автомобиля через весь кузов к задним фонарям.

«Минус» — черные провода к задним фонарям крепящиеся там же к кузову автомобиля.

Примечания и дополнения

— Оттенок цвета проводов в проводке на разных автомобилях может несколько отличаться от описанного в статье.
