Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099 необходима при поиске неисправностей в их электрических цепях. Конструктивно электрические цепи указателей поворота объединены с цепями приборов аварийной сигнализации. При проведении ремонтных работ на конкретном автомобиле цвет проводов может несколько отличаться от приведенных на данной схеме.


Вход и выход электрического тока на приборах входящих в систему указателей поворота и аварийной сигнализации на данной схеме обозначены красными стрелочками.

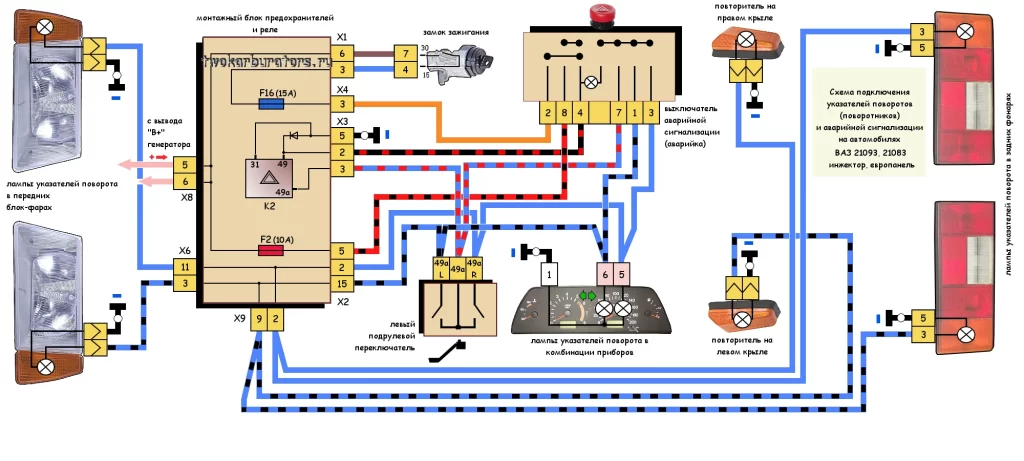

схема указателей поворота ВАЗ 2108, 2109, 21099
схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099 (с низкой панелью, выпуска до 1998 года и монтажным блоком 17.3722 с пальчиковыми предохранителями)

Примечания и дополнения

— На предохранитель №5 завязаны указатели поворотов с контрольными лампами, реле указателей поворота и аварийной сигнализации, щиток приборов с контрольными лампами, обмотка возбуждения генератора. Поэтому при его перегорании щиток приборов работать не будет как и не будет заряжаться аккумулятор.

— Предохранитель №11 защищает цепи указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
