Замена подшипника ступицы заднего колеса ВАЗ 2108, 2109

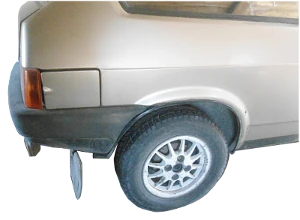

заднее колесо ВАЗ 2108 Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую давящем на уши, воем. Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.

Эту работу быстрее всего можно выполнить с помощью специальных приспособлений (съемников). Если их нет, то для достижения цели, следует использовать подручные материалы. Рассмотрим проведение замены подшипника именно с этим уклоном.

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно. Подробности проверки см. «Проверка подшипника ступицы заднего колеса автомобиля».

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

— Молоток

Приобретаем подшипник с гайкой.

подшипник ступицы 2108 — Подшипник заднего колеса автомобилей ВАЗ 2108, 2109, 21099 с гайкой

Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль, поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.

Замена подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

1. Снимаем защитный колпак на ступице колеса.

2. Убираем вмятину на бортике гайки ступицы.

При помощи тонкого зубила или керна и молотка выпрямляем замятый край. Для большей наглядности колесо на изображении уже снято.

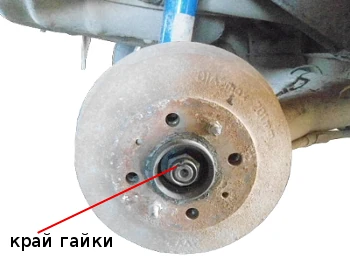

гайка ступицы 2108 — Замятый край гайки ступицы колеса

3. Ослабляем затяжку ступичной гайки.

Для этого головкой на 30 с длинным воротком (либо специальным ключом) отворачиваем гайку. Возможно придется прикладывать значительное усилие и удлинять рукоятку ключа металлической трубой, так как она может со временем прикипеть или приржаветь. Так же для предотвращения проворачивания колеса, в салоне автомобиля помощник может нажать на педаль тормоза.

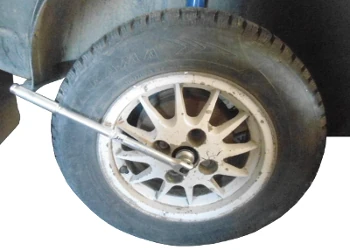

Ослабляем гайку ступицы колеса 2108 — Ослабляем затяжку гайки ступицы заднего колеса

4. Снимаем колесо.

Ослабляем болты крепления заднего колеса, домкратим его, подставляем страховочный упор, отворачиваем болты, снимаем колесо.

5. Снимаем тормозной барабан.

Ключом на 12 (11, 10, 8, 7 — может быть разный размер штифта) отворачиваем два направляющих штифта, крепящих тормозной барабан. Если они не хотят отворачиваться, слегка обстукиваем их молотком.

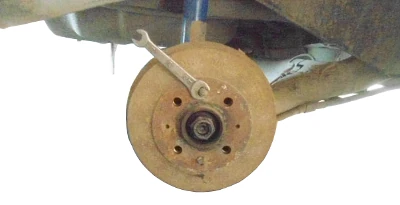

отворачиваем направляющие штифты барабана 2108 — Отворачиваем два направляющих штифта диска колеса на тормозном барабане

Так как затяжку стояночного тормоза мы уже ослабили, сняться тормозной барабан должен без особого труда. Руками вращаем его вправо-влево и одновременно тянем на себя. Если идет плохо, обстукиваем барабан по кругу сзади резиновой киянкой. Это должно помочь.

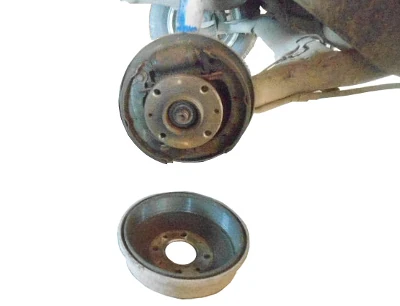

снятый тормозной барабан 2108 — Тормозной барабан снят

6. Окончательно отворачиваем ступичную гайку.

Снимаем ее и находящуюся под ней шайбу.

7. Снимаем ступицу заднего колеса с подшипником.

Устанавливаем на ступицу трехлапый съемник и вращая его гайку стягиваем ступицу с оси колеса.

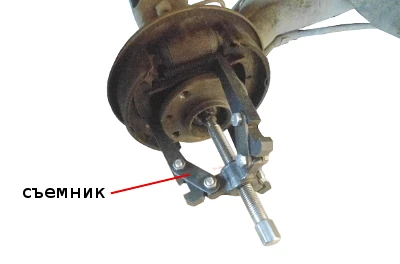

снимаем ступицу колеса 2108 съемником — Снятие ступицы заднего колеса автомобилей ВАЗ 2108, 2109, 21099 при помощи съемника

Если съемника нет берем колесо, переворачиваем его задней стороной к себе и крепим к ступице колесными болтами. Болты заворачиваем не до конца, а на несколько витков (желательно, конечно, использовать удлиненные болты, но если их нет, можно использовать обычные). Колесо будем использовать в качестве обратного ударного молотка. Резким движением перемещаем его на себя. Если с одно раза не получилось снять ступицу с оси, проделываем эту операцию несколько раз.

8. Снимаем внутреннее кольцо подшипника с оси колеса.

Можно использовать двухлапый или полукруглый съемники, а можно просто поставить большое зубило сзади кольца и стукнуть по нему молотком. Кольцо сдвинется по оси, далее его можно поддеть монтажной лопаткой или крупной отверткой и окончательно снять. Если после работы зубилом на оси остались забоины, зачищаем их мелким напильником.

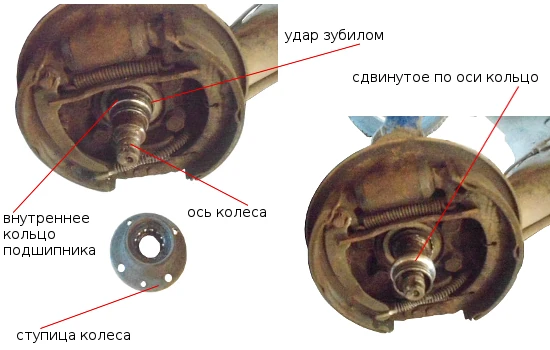

снимаем внутреннее кольцо подшипника с оси колеса 2108 — Снятие внутреннего кольца подшипника заднего колеса

9. Снимаем стопорное кольцо, фиксирующее подшипник в ступице.

Используем для этого съемник-пассатижи. Если его нет извлекаем стопорное кольцо отверткой.

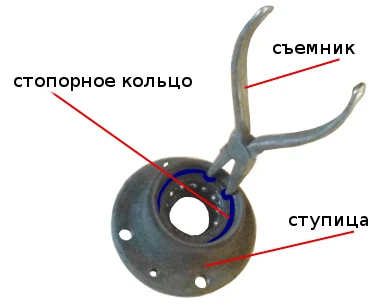

снимаем стопорное кольцо подшипника — Снятие стопорного кольца подшипника в ступице при помощи съемника

10. Извлекаем подшипник из ступицы.

При помощи специального съемника выдавливаем его из корпуса ступицы. Если съемника нет, выбиваем его куском трубы подходящего диаметра. Диаметр трубы должен равен диаметру внутреннего кольца подшипника. По нему и наносим удары.

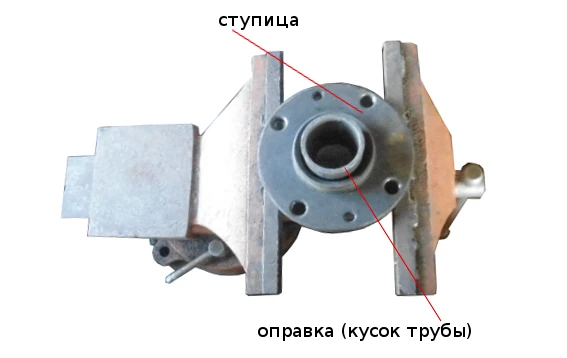

выбиваем подшипник из ступицы 2108 — Выбивание старого подшипника из ступицы

11. Очищаем и слегка смазываем внутреннюю часть ступицы.

12. Запрессовываем новый подшипник в ступицу.

Делаем это при помощи съемника или тисков, или попросту забиваем его туда используя деревянную проставку и стукая молотком по кругу. На финальном этапе такого забивания можно использовать старый подшипник в качестве проставки.

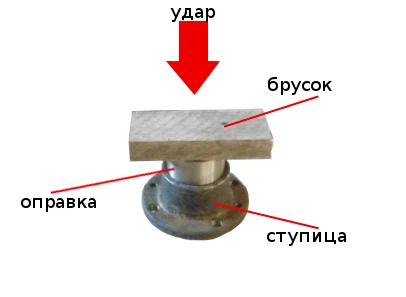

забиваем подшипник в ступицу колеса ВАЗ 2108 — Забивание нового подшипника в ступицу

13. Устанавливаем в паз на ступице стопорное кольцо.

Можно использовать для этого съемник-пассатижи, можно просто отвертку.

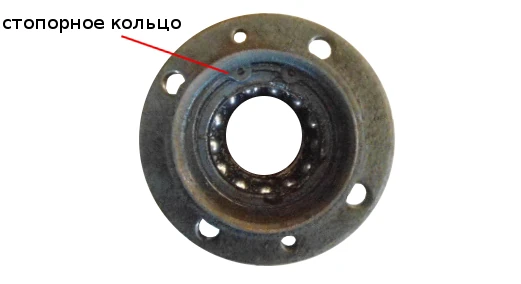

ступица 2108 с подшипником и стопорным кольцом — Стопорное кольцо подшипника заднего колеса

14. Устанавливаем ступицу со вставленным подшипником на ось.

С усилием сдвигаем ее как можно дальше по оси руками. Если не сдвигается, можно через оправку постукать по ВНУТРЕННЕМУ кольцу подшипника, вставленного в ступицу.

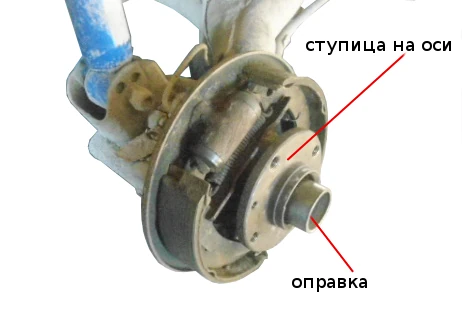

насаживаем ступицу на ось колеса — Насаживание ступицы на ось заднего колеса

15. Надеваем шайбу и гайку ступицы.

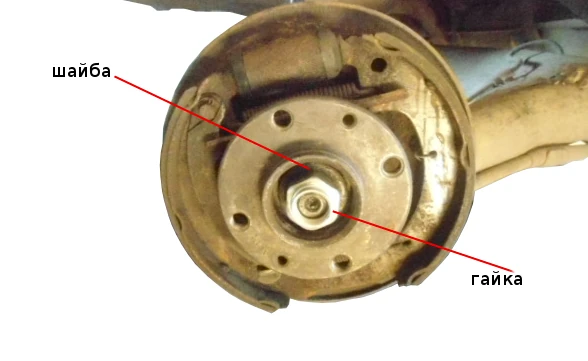

одеваем шайбу и наворачиваем гайку — Устанавливаем шайбу и гайку ступицы

16. Затягивая гайку, запресcовываем ступицу до упора на ось.

закручиваем гайку ступицы 2108 — Затягиваем ступичную гайку

17. Ставим на место тормозной барабан и колесо.

18. Окончательно затягиваем гайку ступицы моментом 186,3-225,6 Н.м (19-23 кгс.м).

Если нет специального ключа для определения момента затяжки, то вспоминаем с каким усилием отворачивали гайку, приблизительно с тем же усилием надо ее затянуть.
