Устройство задних тормозных механизмов автомобилей ВАЗ 2108, 2109, 21099

Задние тормоза 2108, 2109, 21099Задние тормоза автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 барабанные с автоматической регулировкой зазора между колодками и барабаном.


Торможение задних колес происходит за счет прижатия тормозных колодок к барабанам.

Устройство тормозных механизмов задних колес автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

детали заднего тормозного механизма 2108, 2109
Детали заднего тормозного механизма 2108, 2109, 21099

Детали тормозного механизма установлены на опорном щите. Щит крепится к фланцу рычага задней подвески вместе с осью заднего рычага.

В верхней части щита расположен тормозной цилиндр. Он привинчен на двух болтах.

В нижней части набор пластин (две направляющие и одна опорная) для крепления и направления тормозных колодок.

Тормозные колодки расположены по бокам щита накладками наружу. Своими краями они вверху входят в пазы поршней тормозного цилиндра, внизу между опорной и направляющими пластинами.

Колодки стянуты верхней (толстой) и нижней (тонкой) стяжными пружинами. Помимо этого каждая из них крепится к щиту короткими направляющими пружинами.

К задней тормозной колодке прикреплен распорный рычаг стояночной тормозной системы. На него крепится наконечник троса ручника.

Весь тормозной механизм заднего колеса ВАЗ 2108, 2109, 21099 закрыт тормозным барабаном. Тормозной барабан крепится к ступице колеса и является в паре с тормозными колодками основным тормозным элементом.

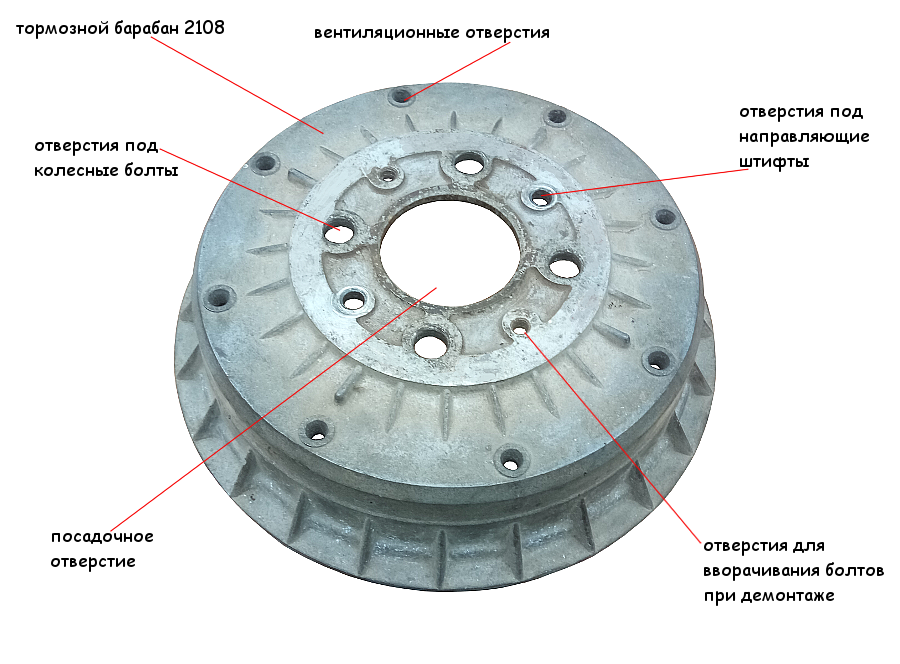

устройство тормозного барабана ВАЗ 2108, 2109, 21099
Тормозной барабан ВАЗ 2108, 2109, 21099
Примечания и дополнения

— Периодичность обслуживания задних тормозных механизмов на автомобилях ВАЗ 2108, 2109, 21099 — раз в 30 тысяч км пробега.
