Топливный бак автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и их модификаций

Топливный бак (бензобак) ВАЗ 2101-2107Одним из основных элементов системы питания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и их модификаций является топливный бак. Он предназначен для хранения определенного количества топлива на борту автомобиля.

Топливный бак автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 и их модификаций

Вместимость топливного бака 39 литров, включая резерв 4 — 6,5 литра.

1. Описание топливного бака автомобилей ВАЗ 2101–2107.

На вышеперечисленных заднеприводных «классических» автомобилях ВАЗ топливный бак расположен в багажнике с правой стороны по ходу автомобиля. Он установлен на резиновой подкладке и крепится двумя хомутами стянутыми болтом к кузову. Его заливная горловина выведена в небольшую нишу с правой задней стороны автомобиля (заднее правое крыло) и закрыта резьбовой пробкой. Нишу прикрывает стальная откидная крышка. Для доступа к пробке необходимо нажать на край крышки с одной стороны, и она откроется.

В топливном баке предусмотрена система вентиляции – его внутренняя полость соединена с атмосферой посредством вентиляционного шланга выведенного в нишу заливной горловины. Топливо, попавшее в петлю вентиляционного шланга при движении автомобиля по неровной дороге, образует жидкостный затвор, препятствующий испарению бензина из бака.

Сверху топливного бака через резиновую прокладку закреплен датчик уровня топлива (ДУТ) с топливозаборником. Верхняя часть топливозаборника служит для соединения его с топливной магистралью, на нижней установлен сетчатый фильтр очистки топлива. Датчик уровня топлива представляет собой реостат, соединенный с поплавком. Также  датчик соединен проводами с указателем уровня топлива на щитке приборов. При падении уровня топлива в баке до резервного уровня рычажок поплавка замыкает контакт контрольной лампы резерва топлива, и она загорается на щитке приборов панели автомобиля.

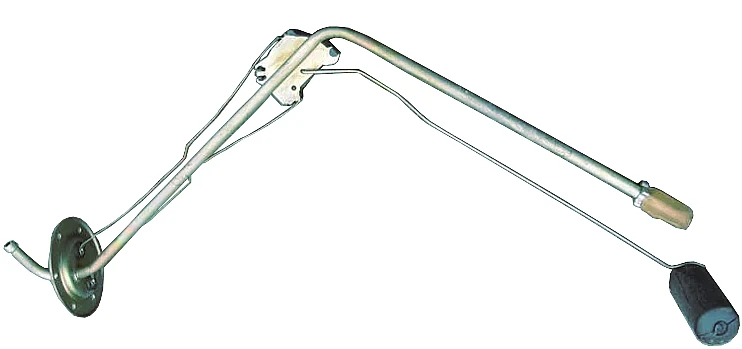

Датчик уровня топлива ДУТ ВАЗ 2107
Датчик уровня топлива (ДУТ) на топливозаборнике автомобиля ВАЗ 2107

Топливный бак автомобилей ВАЗ 2101 – 2107 имеет сливную пробку, установленную в нижней части бака. Для доступа к ней в полу кузова имеется отверстие закрытое заглушкой.

Изготовлен топливный бак из двух половин, отштампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

2. Снятие и установка топливного бака автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для того чтобы снять топливный бак необходимо проделать следующую работу.

— Слить бензин

— Снять защитный щиток

— Снять вентиляционный шланг, соединяющий бак с нишей заливной горловины

— Отсоединить провода от датчика уровня топлива

— Отсоединить топливный шланг

— Отвернуть болты крепления хомутов

— Снять топливный бак
