Схема включения «печки» автомобилей ВАЗ 2108, 2109, 21099

включить печку 2108Электродвигатель вентилятора отопителя («печки») на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях — коллекторный, постоянного тока с возбуждением от постоянных магнитов. Имеет три скорости вращения. Скорость выбирается четырехпозиционным переключателем на панели приборов. Ниже приведены электрические схемы его включения.


Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «низкой» панелью приборов и монтажным блоком 17.3722

схема включения печки 17.3722
Схема подключения электродвигателя вентилятора отопителя салона («печки) автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

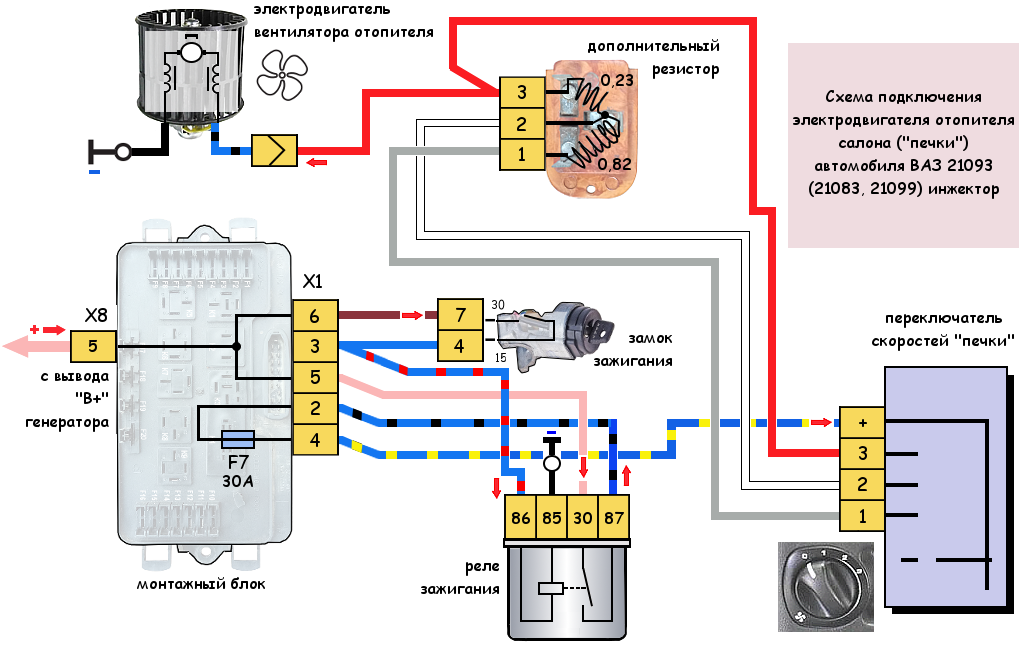

Схема включения вентилятора электродвигателя («печки») автомобилей ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов и монтажным блоком 2114

схема включения печки 2114
Схема подключения электродвигателя вентилятора отопителя салона («печки) автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114
Примечания и дополнения

— Электродвигатель вентилятора может подключаться к бортовой сети либо напрямую (самая высокая скорость), либо через дополнительный резистор имеющий две спирали сопротивления (0,23 Ом и 0,82 Ом). Если в цепь включены обе спирали — скорость низкая, если одна 0,23 — скорость средняя.
