В передних фарах автомобилей ВАЗ 2113, 2114, 2115 установлены лампы ближнего/дальнего света фар, лампа габарита и лампа указателя поворота.
Разберемся как и какие к ним присоединены провода, какого они цвета и за что каждый из них отвечает (распиновка проводов фары). Используем для этого схему.
Провода передней фары ВАЗ 2113, 2114, 2115, распиновка
К каждой из блок-фар присоединены по две колодки (фишки) проводов на лампы. Одна основная — на саму фару, другая дополнительная на секцию указателя поворота.
Основная колодка проводов
В фигурной колодке (присоединяется к фаре только в одном положении) объединены четыре провода. Распиновка проводов следующая.
Правая фара
1 — Серый провод (+ на ближний свет). Идет с вывода «6» колодки Х5 монтажного блока. Внутри фары в колодке на лампу продолжается белым проводом.
2 — Зеленый провод (+ на дальний свет). Идет с вывода «1» колодки Х5 монтажного блока. Внутри фары в колодке на лампу продолжается желтым проводом.
3 — Черный провод (общий минус на фару). Крепится на кузов рядом с фарой. Внутри фары продолжается на колодку лампы черным проводом.
4 — Желтый провод (+ на лампу габаритных огней). Идет на вывод «8» колодки Х6. Внутри фары на лампу габаритного огня продолжается синим проводом.
Левая фара
1 — Серо-черный провод (+ на ближний свет). Идет с вывода «3» колодки Х5 монтажного блока. Внутри фары в колодке на лампу продолжается белым проводом.
2 — Зелено-черный провод (+ на дальний свет). Идет с вывода «2» колодки Х5 монтажного блока. Внутри фары в колодке на лампу продолжается желтым проводом.
3 — Черный провод (общий минус на фару). Соединяется с минусовым проводом указателя поворота и крепится на кузов рядом с фарой.
4 — Желто-черный провод (+ на лампу габаритных огней). Идет с вывода «10» колодки Х6. Внутри фары на лампу габаритного огня продолжается синим проводом.
Дополнительная колодка проводов
Квадратная фишка с выступом (вставляется только в одном положении).
Правая блок-фара
Голубой провод (+ на указатель поворотов). Идет с вывода «11» колодки Ш6 (Х6) монтажного блока.
Черный провод (- на поворотник). Идет с точки крепления к кузову автомобиля рядом с фарой.
Левая блок-фара
Черно-голубой провод (+ на указатель поворотов). Идет с вывода «3» колодки Ш6 (Х6) монтажного блока.
Черный провод (- на поворотник). Идет с основной колодки проводов фары (далее на точку крепления к кузову рядом с фарой).

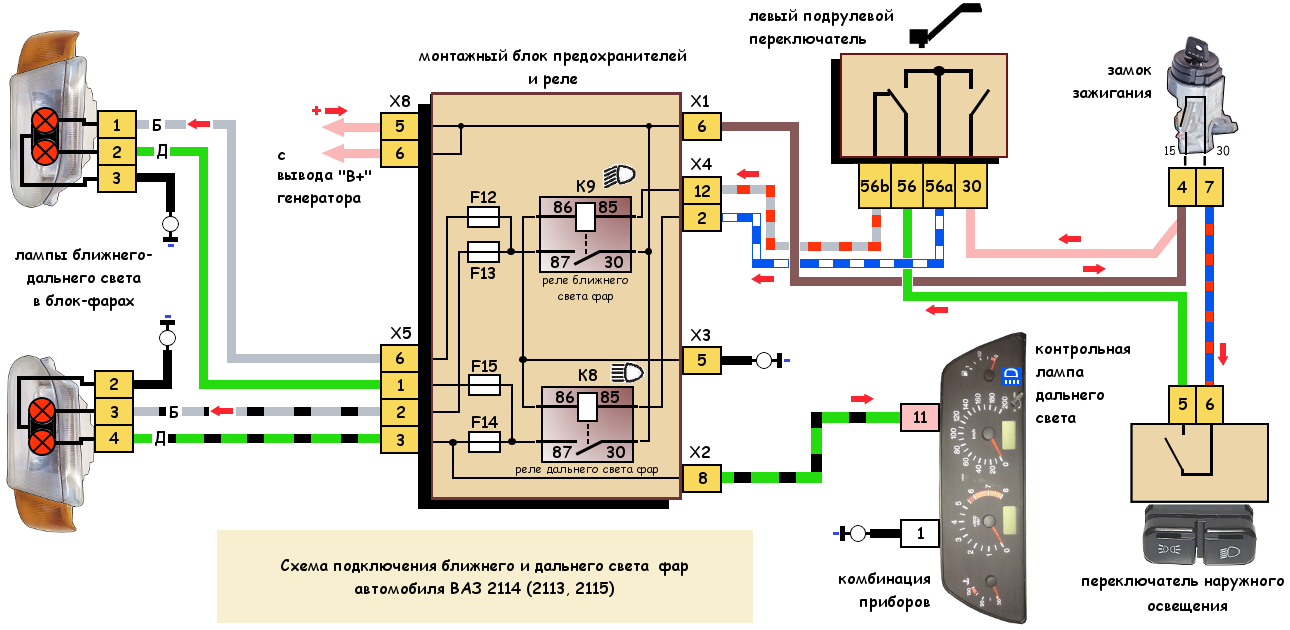

Полные схемы подключения ближнего/дальнего света фар, габаритных огней и поворотников ВАЗ 2113, 2114, 2115
Примечания и дополнения
Ближний и дальний свет фар на автомобилях ВАЗ 2113, 2114, 2115 включается левым подрулевым переключателем при включенном переключателе наружного освещения.
Лампа ближний/дальний свет галогеновая АК12-60+55 (Н4)
Лампа габарита А12-4-1 (Т4W)
Лампа указателя поворота А12-21-3 (P21W)
См. «Лампы и лампочки в электрооборудовании автомобиля ВАЗ 2114 (2113, 2115)».
