Почему не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)?

Не горит ближний свет фар ВАЗ 2114Попробуем самостоятельно, без привлечения квалифицированных специалистов и организаций специализирующихся на авторемонте, разобраться с причинами проблемы «не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)».


Чтобы понять что к чему, нужно знать как подключен и как включается ближний свет фар этого автомобиля. Проще всего это увидеть на схеме.

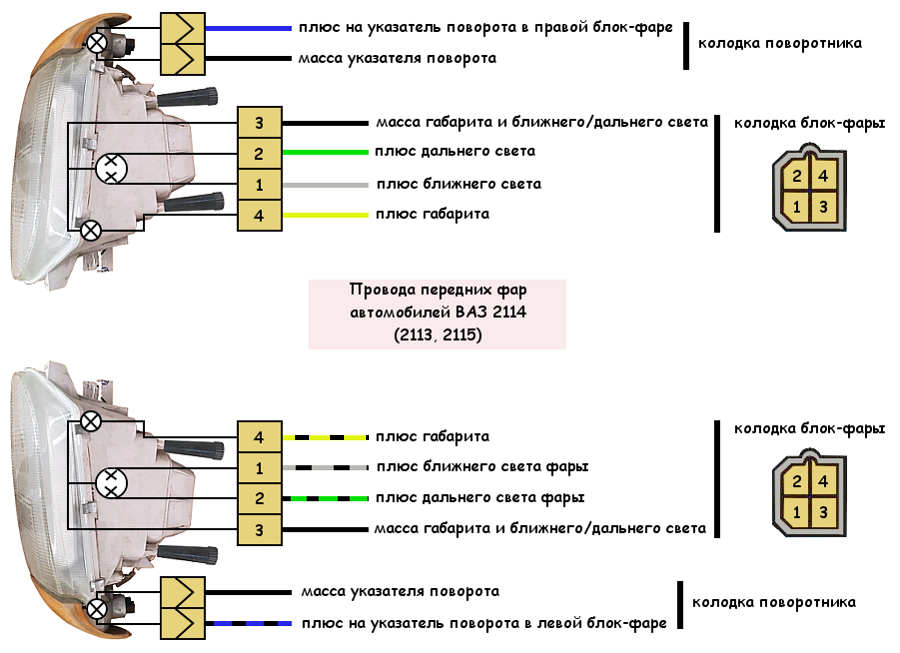

Схема подключения ближнего и дальнего света фар ВАЗ 2114
Схема подключения ближнего и дальнего света фар автомобиля ВАЗ 2114 (2115, 2113)

Включается ближний свет фар нажатием на кнопку переключателя наружного освещения на панели при включенном зажигании.

Почему не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)? Причины.

— Перегорела лампа ближнего-дальнего света в блок-фаре
Лампа галогеновая Н4
Лампа Н4 (АК12-60+55), галогеновая дальнего-ближнего света передней фары ВАЗ 2114 (2115, 2113)

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар, или фишка фары почти свалилась.

— Окислились контакты в соединительной колодке блок-фары

Несколько раз оденьте — снимите соединительную проводов колодку (фишку) на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.

— Нет «массы» к лампе в фаре

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

— Перегорели предохранители в монтажном блоке

В монтажном блоке 2114 и 2115 с ножничными предохранителями ближний свет:

F12 (7,5А) правая фара,

F13 (7,5А) левая фара.

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

— Неисправно реле ближнего или дальнего света
Предохранители и реле отвечающие за ближний свет фар
Предохранители и реле отвечающие за ближний свет фар

В монтажном блоке 2114 (2115) за ближний свет фар отвечает реле К9. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно.

Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или  113.3747-10).

Или пробуем перемкнуть отрезком провода, при включенном зажигании и нажатой кнопки переключателя, выводы в монтажном блоке под ножки реле «30» (общий плюс) и «87» (выход на ближний свет фар). Ближний свет загорелся — реле под замену. Нет, ищем причину дальше.

— Неисправен подрулевой переключатель («гитара»)

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод «56» ток приходит (зеленый провод) с переключателя наружного освещения. Проверяем на этом выводе наличие напряжения контрольной лампой или вольтметром. Вывод подрулевого переключателя «56b» — ток уходит на ближний свет (серо-пурпурный провод).

Можно включить зажигание, нажать кнопку переключателя наружного освещения и отрезком провода соединить выводы в колодке: зеленого провода и сине-красного. Если ближний свет включается таким способом, то меняем подрулевой переключатель на новый или заведомо исправный.

— Неисправна проводка к блок-фарам или монтажный блок предохранителей

По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.

— Не работает переключатель наружного освещения

Проверьте наличие напряжения на красно-голубом проводе, идущем от замка зажигания на вывод «6» переключателя. Так же можно перемкнуть выводы этого и зеленого проводов в колодке, и проверить работает ли ближний свет.

Переключатель (выключатель) наружного освещения ВАЗ 2114, 2115, 2113
Переключатель наружного освещения и света фар на передней панели автомобиля ВАЗ 2114, 2115, 2113
Примечания и дополнения

— В блок-фарах автомобилей ВАЗ 2114, 2115, 2113 для ближнего и дальнего света применяются лампы АК12-60+55.
