Выпрямительный блок генератора (диодный мост) автомобилей ВАЗ 2108, 2109, 21099 предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный ток.
Его неисправность (короткое замыкание, обрыв, «пробой» диодов) является причиной исчезновения или уменьшения выдаваемого им этого самого тока необходимого для зарядки аккумулятора и работы потребителей в бортовой сети автомобиля.
Признаки неисправности диодного моста
— Напряжение, выдаваемое генератором и измеряемое на выводах АКБ при работающем двигателе меньше 13.6 В.
— Контрольная лампа разряда АКБ в щитке приборов на панели не гаснет после пуска двигателя. Стрелка вольтметра находится в красной зоне или на ее границе или дергается.
— Контрольная лампа разряда АКБ не загорается при повороте ключа в замке зажигания и не горит при работающем двигателе.
Все остальные приборы и лампы функционируют нормально. Стрелка вольтметра находится либо в красной зоне, либо на ее границе.
Следует отметить, что часто аналогичные признаки возникают при неисправности регулятора напряжения генератора. Поэтому перед проведением проверки стоит убедиться в его исправности.
Что нужно знать перед проверкой?
В диодном мосту три положительных диода, три отрицательных и три дополнительных. Диод должен пропускать электрический ток только в одном направлении и никак в другом (от этого мы будем отталкиваться при проведении проверки диодного моста). Неисправный диод (вентиль) либо вообще не пропускает ток – обрыв, либо пропускает в обеих направлениях – диод «пробит».
Необходимые для проверки инструменты
— Мультиметр (тестер, автотестер…) с режимом омметра
— Если нет мультиметра, контрольная лампа 1-5 Вт 12 В и пара длинных изолированных проводов
Проверка диодного моста генератора 37.3701, не снимая его с двигателя при помощи мультиметра или контрольной лампы
Предварительно отсоединяем все провода от генератора и регулятора напряжения.
1. Вначале проверяем весь диодный мост на наличие короткого замыкания.
Вариант первый (мультиметром)

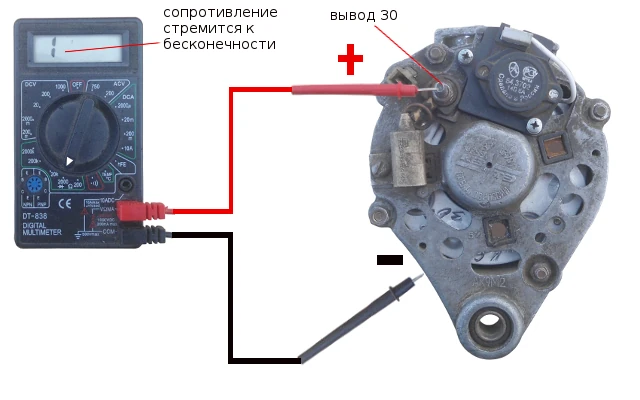

Прижимаем положительный вывод мультиметра в режиме омметра к выводу 30 генератора, а отрицательный вывод к его корпусу. При исправном диодном мосту сопротивление стремится к бесконечности.
Вариант второй (контрольной лампой)
Подаем плюс по проводу, через контрольную лампу, на вывод 30 генератора, а минус на его корпус. Если лампа загорелась, диодный мост неисправен, если нет, то все в порядке.
Следует отметить, что аналогичные симптомы бывают при замыкании обмотки статора на массу.
2. Проверка положительных диодов на «пробой».
Вариант первый (мультиметром)

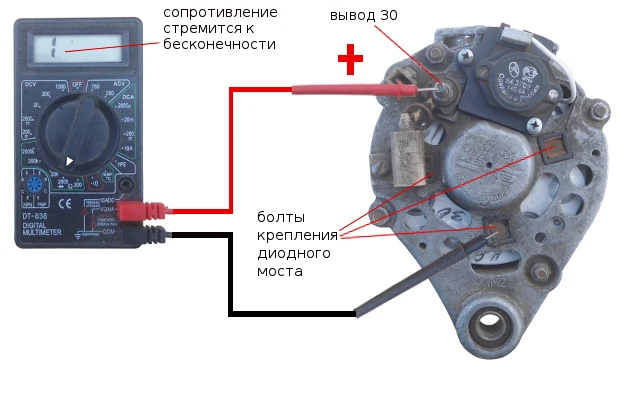

Положительный щуп мультиметра в режиме омметра прижимаем к выводу 30 генератора. Отрицательный к одному из болтов крепления диодного моста. Если диоды исправны, сопротивление стремится к бесконечности.
Вариант второй (контрольной лампой)
Подаем плюс от АКБ через контрольную лампу на вывод 30 генератора. Минус с АКБ пускаем на один из болтов крепления диодного моста. Если лампа загорелась, «пробит» один или несколько положительных диодов.
3. Проверка отрицательных диодов.
Вариант первый (мультиметром).

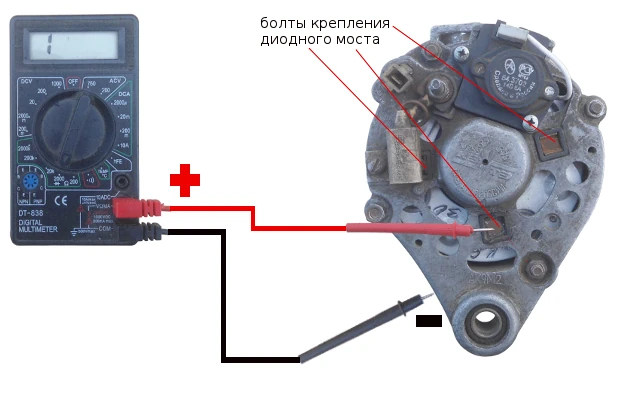

Соединяем положительный щуп мультиметра с одним из болтов крепления диодного моста. Отрицательный прижимаем к корпусу генератора. Сопротивление стремится к бесконечности – диодный мост исправен.
Вариант второй (контрольной лампой).
Соединяем плюс АКБ через контрольную лампу с одним из болтов крепления диодного моста. Минус от АКБ подаем на корпус генератора. Лампочка загорелась – отрицательные диоды неисправны, нет – все в порядке.
4. Проверка дополнительных диодов.
Вариант первый.

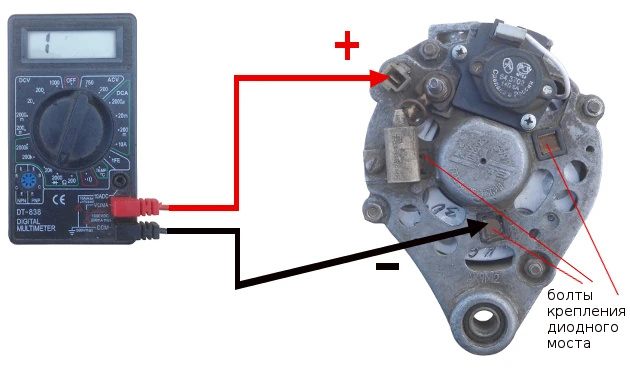

Прижимаем положительный щуп мультиметра в режиме омметра к выводу 61 генератора. Отрицательный прижимаем к одному из болтов крепления диодного моста. Сопротивление стремится к бесконечности – дополнительные диоды исправны.
Вариант второй.

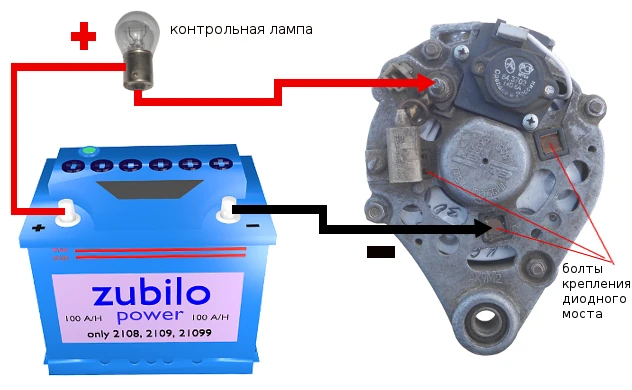

Соединяем плюс АКБ через контрольную лампу с выводом 61 генератора. Минус от АКБ подаем к одному из болтов крепления диодного моста. Лампочка загорелась – дополнительные диоды неисправны, нет – все в порядке.
Примечания и дополнения
— Более подробная проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 проводится на специальном стенде и при помощи осоциллографа.
— Если есть необходимость более конкретно выяснить причину неисправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099, то необходимо снять генератор с двигателя, разобрать его и проверить каждый из диодов. См. статью на сайте: «Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)».
