Рассмотрим на подробной схеме с описанием из каких деталей состоит кузов автомобиля ВАЗ 2109 (21091, 21093).
Такая информация может быть полезна при проведении кузовного ремонта этого автомобиля. Так как позволяет наглядно понять, что и как следует заменить, а что нет.

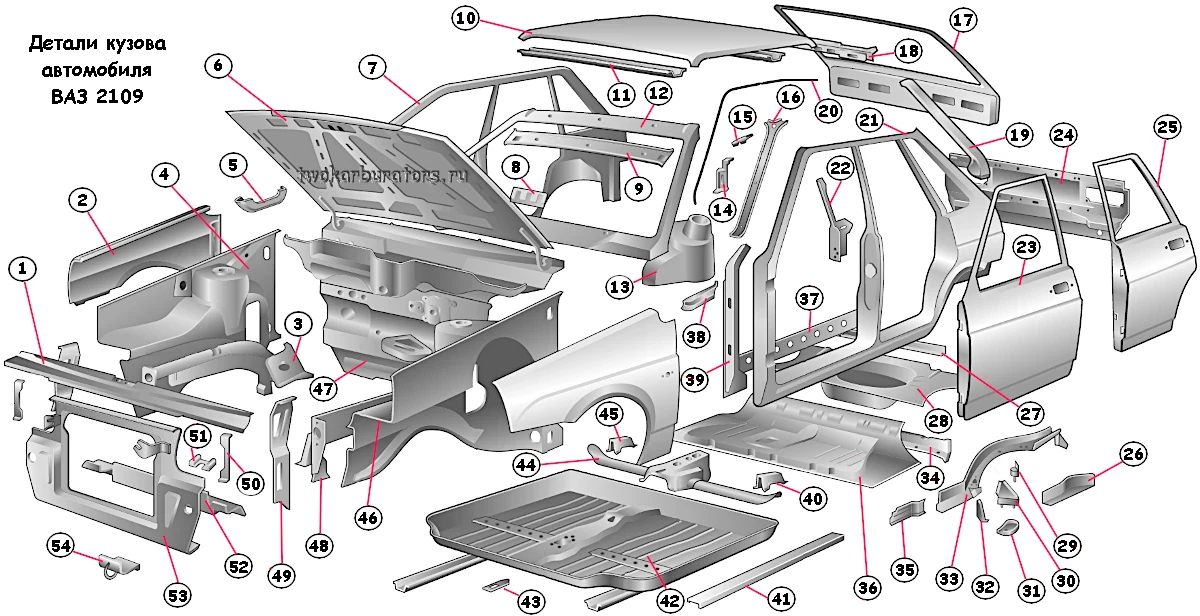

Кузов автомобиля ВАЗ 2109 (21091, 21093). Детали. Схема.
Список деталей кузова автомобиля ВАЗ 2109 (21091, 21093)
1. Верхняя поперечина рамки радиатора.
2. Переднее крыло.
3. Соединитель переднего лонжерона с полом.
4. Брызговик переднего крыла.
5. Соединитель рамы ветрового стекла и боковины.
6. Капот.
7. Правая боковина кузова автомобиля ВАЗ 2109.
8. Нижний средний усилитель рамы ветрового стекла.
9. Передняя нижняя балка крыши.
10. Панель крыши.
11. Усилитель крыши.
12. Рама ветрового стекла.
13. Арка заднего колеса.
14. Надставка наружной панели боковины.
15. Задняя правая заглушка боковины.
16. Внутренняя стойка рамы ветрового стекла.
17. Дверь задка.
18. Задняя балка крыши.
19. Желобок проема двери задка.
20. Сточный желобок.
21. Левая боковина автомобиля ВАЗ 2109.
22. Усилитель центральной стойки автомобиля ВАЗ 2109.
23. Передняя дверь автомобиля ВАЗ 2109.
24. Панель задка.
25. Задняя дверь автомобиля ВАЗ 2109.
26. Усилитель заднего лонжерона.
27. Задняя поперечина пола.
28. Задний пол.
29. Пластина болта усилителя заднего лонжерона.
30. Усилитель лонжерона под рычаг задней подвески.
31. Надставка усилителя заднего лонжерона.
32. Усилитель лонжерона под кронштейн домкрата.
33. Задний лонжерон пола.
34. Средняя поперечина пола.
35. Соединитель заднего лонжерона и переднего пола.
36. Средний пол.
37. Нижняя накладка боковины.
38. Соединитель боковины и передка.
39. Усилитель передней стойки.
40. Кронштейн переднего сиденья.
41. Усилитель пола под установку домкрата (поддомкратник).
42. Передний пол.
43. Усилитель пола под крепление рычага переключения передач.
44. Передняя поперечина пола.
45. Левый кронштейн переднего крыла.
46. Площадка аккумуляторной батареи.
47. Щиток передка с коробкой воздухопритока.
48. Передний лонжерон.
49. Стойка рамки радиатора.
50. Кронштейн крепления блок-фары.
51. Кронштейн передней подвески двигателя.
52. Нижняя поперечина рамки радиатора.
53. Панель рамки радиатора.
54. Левый усилитель нижней поперечины рамки радиатора.
Примечания и дополнения

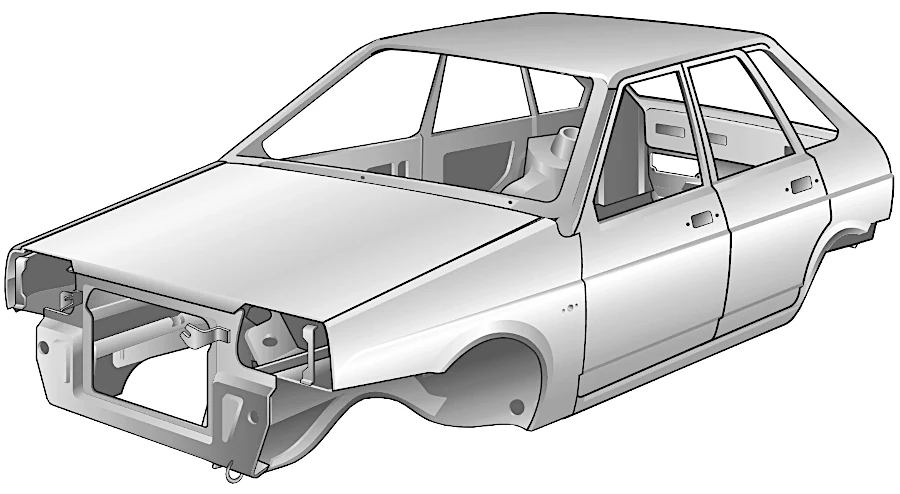

-Кузов автомобиля ВАЗ 2109 (21091, 21093) несущий, цельнометаллический, сварной. Четырехдверный хетчбэк. Пятая дверь — крышка багажного отделения.
Основные детали кузова изготовлены штамповкой из листа низкоуглеродистой стали. Толщина основных деталей кузова 0,8 мм. Толщина дверей и передних крыльев 0,7 мм. Толщина усилителей 1-1,2 мм. Других мелких деталей 0,8 — 2,5 мм.
Большинство деталей соединены между собой контактной точечной сваркой. Наиболее сильно нагруженные детали приварены при помощи электродуговой сварки.
Передние крылья автомобиля ВАЗ 2109 (21091, 21093) съемные. Они крепятся на восемь самонарезных болтов к его кузову.
Кузов автомобиля ВАЗ 2109 (21091, 21093) не оцинкован.
— Кузов родственного ВАЗ 2109 автомобиля ВАЗ 2108 имеет практически тот же набор деталей. Но есть некоторые отличия. См. «Детали кузова автомобиля ВАЗ 2108. Схема.».
