ЭПХХ карбюраторов Озон 2105, 2107

Карбюраторы Озон 2105-1107010 (ВАЗ 2101, 21011, 2105 с двигателями 1,3 л), Озон  2107-1107010 (ВАЗ 2107, 2104 с двигателями 1,45 и 1,6) оснащаются системой экономайзера принудительного холостого хода (ЭПХХ).

Она позволяет блокировать подачу топливной смеси через систему холостого хода карбюратора на принудительном холостом ходу (ПХХ). Рассмотрим особенности ее устройства и принцип действия.

ЭПХХ карбюраторов Озон 2105, 2107

1. Назначение ЭПХХ карбюраторов Озон.

Система экономайзера принудительного холостого хода карбюраторов 2105, 2107 Озон предназначена для принудительного прекращения подачи топлива в двигатель через систему холостого хода карбюратора на режиме принудительного холостого хода (при торможении двигателем с включенной передачей и отпущенной педалью «газа»). Это необходимо для достижения топливной экономичности и улучшения процессов сгорания смеси в цилиндрах, а так же для предотвращения работы двигателя после выключения зажигания («дизелинг», калильное зажигание).

2. Расположение на автомобиле.

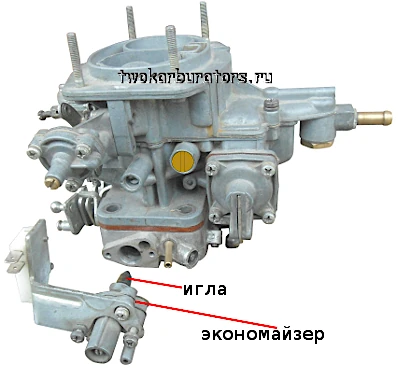

Экономайзер с иглой установлен вместо винта регулировки «количества» топливной смеси карбюратора. Помимо него тут же на карбюраторе, на специальном кронштейне, на блоке дроссельных заслонок установлен микропереключатель ЭПХХ. На левом брызговике двигателя расположен блок управления системы ЭПХХ, на правом электропневмоклапан от которого идут трубки подведения разрежения к штуцеру на впускном коллекторе и штуцеру на экономайзере в карбюраторе.

3. Устройство ЭПХХ Озон.

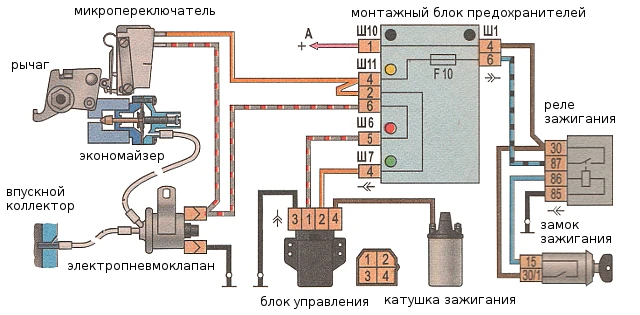

Система ЭПХХ карбюратора 2105, 2107 Озон состоит из нескольких элементов.

Экономайзер

Состоит из корпуса, запорной иглы, перекрывающей выход топлива из системы холостого хода, соединенной с иглой диафрагмы, регулировочного винта «количества» топливной смеси.

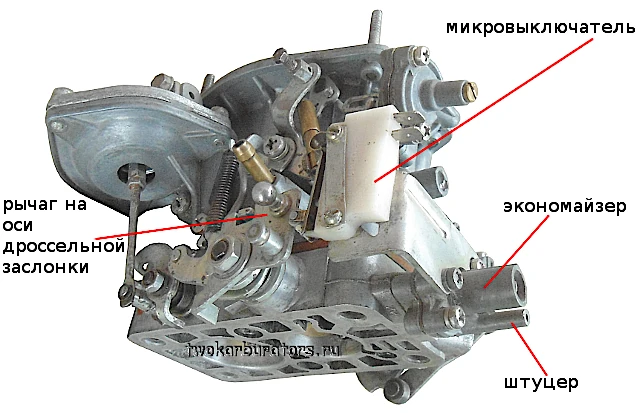

Микровыключатель

Подает сигнал блоку управления, о том закрыта либо открыта дроссельная заслонка первой камеры карбюратора. Включается либо выключается перемещением рычага на оси дроссельной заслонки первой камеры. В рычаге есть паз, обеспечивающий некоторый свободный ход, в пределах которого перемещение педали не вызывает открытия дроссельной заслонки. Поэтому, водитель, нажимая на педаль «газа» вначале замыкает контакты микропереключателя (посылая сигнал на блок управления о начале открытия дроссельной заслонки), а потом перемещает дроссельную заслонку. Подробнее: «Микровыключатель ЭПХХ карбюратора Озон».

Электропневмоклапан

Через него проходит разрежение от впускного коллектора двигателя в корпус экономайзера. После включения зажигания электропневмоклапан запитывается и открывает доступ разрежения из впускного коллектора в корпус экономайзера. На ПХХ блок управления обесточивает его и таким образом закрывает подачу разрежения в экономайзер, игла которого запирает выходное отверстие СХХ. Центральный штуцер пневмоклапана – вывод к впускному коллектору, боковой к экономайзеру карбюратора. См. «Как работает электропневмоклапан ЭПХХ карбюратора Озон?».

Блок управления

Получает сигнал с катушки зажигания о частоте вращения коленчатого вала и с микропереключателя о положении дроссельной заслонки первой камеры карбюратора (закрыта — открыта). Исходя из полученных данных, обесточивает или запитывает электропневмоклапан,  через который подается разрежение в корпус экономайзера.

4. Принцип действия ЭПХХ Озон.

Экономайзер системы ЭПХХ имеет запорную иглу, соединенную с диафрагмой. После пуска двигателя под диафрагму постоянно подается разрежение из впускного коллектора через электропневмоклапан, удерживающее иглу в открытом состоянии – система холостого хода работает. Вращением регулировочного винта «количества» топливной смеси можно регулировать ход иглы тем самым обеспечивая большую или меньшую топливоподачу на холостом ходу.

При движении автомобиля с включенной передачей и отпущенной педалью «газа» (сбросе «газа») «накатом», например при спуске с горы или торможении двигателем (режим принудительного холостого хода) необходимо отключить подачу топлива через систему холостого хода, чтобы предотвратить переобогащение топливной смеси, оптимизировать ее состав и сократить выброс лишних СО и СН в атмосферу. Функцию блокировки системы ХХ в такой ситуации берет на себя ЭПХХ.

После сброса «газа» блок управления получив сигналы от микровыключателя о том, что дроссельная заслонка закрылась и с катушки зажигания (импульсы вызываемые работой прерывателя), что частота вращения выше 1600 об/мин, обесточивает электропневмоклапан, прекращая подачу разрежения в корпус экономайзера. Игла экономайзера запирает выходное отверстие СХХ (кольцевой распылитель), подача топлива в двигатель через СХХ прекращается. Закрытая дроссельная заслонка и определенные обороты двигателя — два условия включения в работу ЭПХХ карбюратора Озон.

После падения оборотов до 1200 об/мин (движение на «нейтрали» или с включенной передачей без нажатия на «газ») или если водитель нажал на педаль «газа» (сигнал с микровыключателя, что дроссельная заслонка открылась) блок управления запитывает пневмоклапан, разрежение через него начинает поступать за диафрагму экономайзера, игла оттягивается назад, открывая выходное отверстие, система холостого хода вновь заработала. Благодаря подобным манипуляциям на ПХХ двигателя происходит экономия топлива – до 0,3 – 0,5 л/100 км.

После выключения зажигания электропневмоклапан обесточивается, перекрывает подачу топлива в двигатель через СХХ. Тем самым предотвращается возникновение калильного зажигания (двигатель самопроизвольно работает после выключения зажигания).

5. Неисправности ЭПХХ Озон.

Неисправная система ЭПХХ карбюратора Озон приводит к таким проблемам в работе двигателя автомобиля как неустойчивый холостой ход, двигатель может запускаться и глохнуть, обороты холостого хода не поддаются регулировке, повышенный расход топлива. Причинами неисправности ЭПХХ карбюратора Озон могут быть пробитая диафрагма в корпусе экономайзера, вышедший из строя блок управления или электропневмоклапан, неправильно отрегулированный микровыключатель или соскочившие (поврежденные) трубки к электропневмоклапану. Как выявить и устранить причины неисправности системы ЭПХХ, рассмотрено на нашем сайте в статье «Проверка и ремонт системы ЭПХХ карбюратора Озон».

6. Применяемость блоков управления ЭПХХ на автомобилях ВАЗ с карбюраторами Озон.

ВАЗ 2104 — блок управления 25.3761.

ВАЗ 2105 – блок управления 25.3761.

ВАЗ 2107 – блок управления 25.3761.

Частота вращения коленчатого вала, при которой блок управления 25.3761  включает электропневмоклапан (подает на него напряжение) и СХХ вступает в работу — 1200 об/мин. Частота, при которой клапан отключается и перекрывает подачу топлива через СХХ — 1600 об/мин. Такой порядок включения – выключения повышает устойчивость работы двигателя и предотвращает «рывки» и «провалы» при резком сбросе «газа».

Примечания и дополнения

— Помимо системы ЭПХХ карбюраторы 2105-1107010 и 2107-1107010 Озон оснащены штуцером отбора разрежения к вакуумному регулятору опережения зажигания на трамблере.

— На ряде карбюраторов Озон (например, 2107-1107010-20) система ЭПХХ отсутствует, но вместо заглушки-держателя топливного жиклера СХХ установлен электромагнитный клапан, отсекающий подачу топлива через СХХ после выключения зажигания.

— Если нет времени заниматься настройкой и доведением до ума системы ЭПХХ карбюратора Озон, то можно ее немного доработать и забыть про ее проблемы. Статья по теме «Доработка системы ЭПХХ карбюратора Озон».
