Датчик температуры охлаждающей жидкости (ДТОЖ) – является элементом электронной системы управления инжекторным двигателем (ЭСУД) автомобилей ВАЗ 21083, 21093, 21099.
По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и обеспечения нормальной работы двигателя на разных режимах.
Датчик температуры охлаждающей жидкости (ДТОЖ) ВАЗ 21083, 21093, 21099, инжектор
1. Расположение датчика температуры.
На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 (1,5 л) датчик устанавливается в выпускной патрубок охлаждающей жидкости между термостатом и головкой блока.
2. Устройство ДТОЖ.
Он представляет собой термистор – резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при увеличении, либо уменьшении температуры. При нагреве сопротивление уменьшается, при охлаждении увеличивается. Например, при плюс 100 гр. – сопротивление 180 Ом, при минус 40 – сопротивление 100700 Ом. С одной стороны датчика находятся два контакта с другой (находящейся в потоке охлаждающей жидкости) чувствительный элемент.
3. Принцип действия ДТОЖ ВАЗ 21083i, 21093i, 21099i.
После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор с постоянным сопротивлением, находящийся внутри блока. Так как датчик температуры является термистором, то подаваемое с ЭБУ напряжение им будет сразу же изменено в зависимости температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и соответственно объем топлива для впрыска. Падение напряжения будет высоким на холодном двигателе (топлива впрыскивается больше) и небольшим на прогретом (топлива впрыскивается меньше). По мере прогрева двигателя, объем топлива, поступающего в цилиндры двигателя, уменьшается.

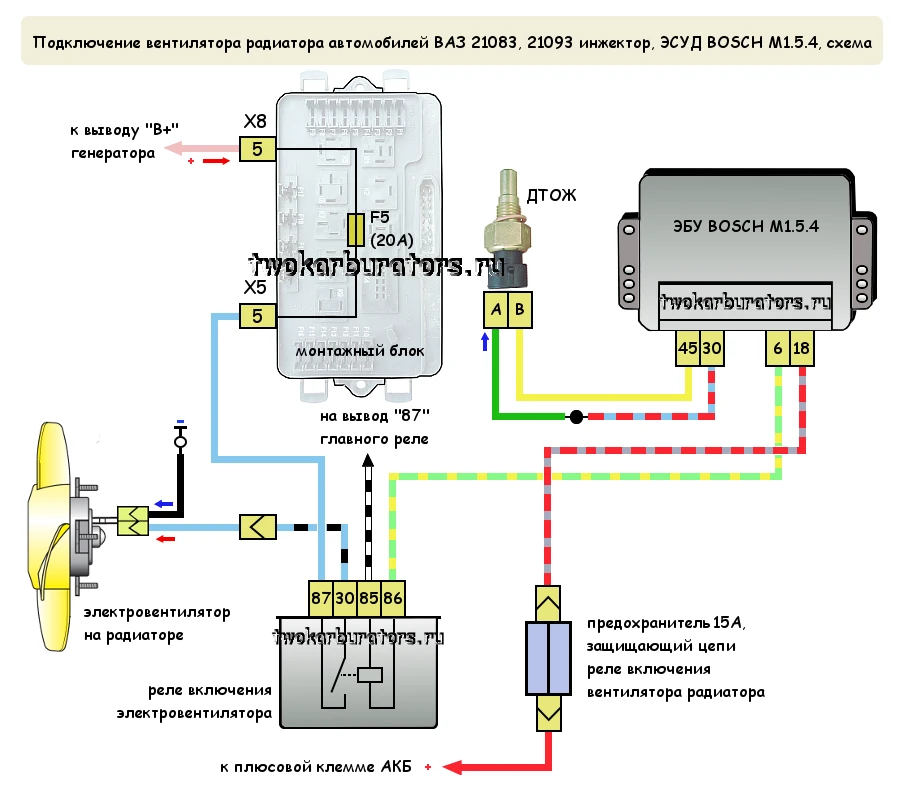

Помимо пуска по показаниям датчика температуры блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси на режимах средних и больших нагрузок, изменяет в ту или иную сторону угол опережения зажигания, включает и выключает вентилятор системы охлаждения.
4. Неисправности ДТОЖ.
Выход из стоя датчика температуры не дает ЭБУ правильно рассчитать количество топлива необходимого двигателю в данный момент, а это в свою очередь приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении, повышенному расходу топлива. Помимо этого неисправность ДТОЖ может являться одной из причин перегрева двигателя (несвоевременного включения вентилятора системы охлаждения) или наоборот, его длительного прогрева.
В ряде случаев при возникновении неисправности датчика температуры система управления двигателем переходит на резервный режим работы. В этом случае, при запуске, ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет проводиться по времени его работы, а не по показаниям датчика температуры, вентилятор системы охлаждения будет постоянно включен. Загорается лампочка Check Engine на панели приборов, и система самодиагностики запишет код ошибки в память блока управления.
Менять датчик на новый сразу не стоит, необходимо в первую очередь проверить разъем подключения датчика и ведущие к нему провода. При возникновении неисправности в пути можно снять разъем с датчика и доехать до места ремонта на резервном режиме работы ЭСУД. Так же, если двигатель автомобиля плохо запускается, либо не запускается вовсе при низкой температуре, можно снять фишку с датчика, и двигатель запустится.
5. Применяемость ДТОЖ.
ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 – ДТОЖ 2112-3851010 (23.3828).
Примечания и дополнения
— Резистор – элемент электрической цепи, обладающий сопротивлением. Они позволяют контролировать и регулировать напряжение и силу проходящего через них электрического тока. Единица измерения сопротивления – Ом.
— Помимо датчика температуры охлаждающей жидкости на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099 имеется датчик указателя температуры охлаждающей жидкости, который предназначен для вывода информации на щиток приборов о температуре двигателя. Это два совершенно разных датчика с разными функциями.
