Датчик скорости ЭСУД ВАЗ 21083, 21093, 21099 инжектор

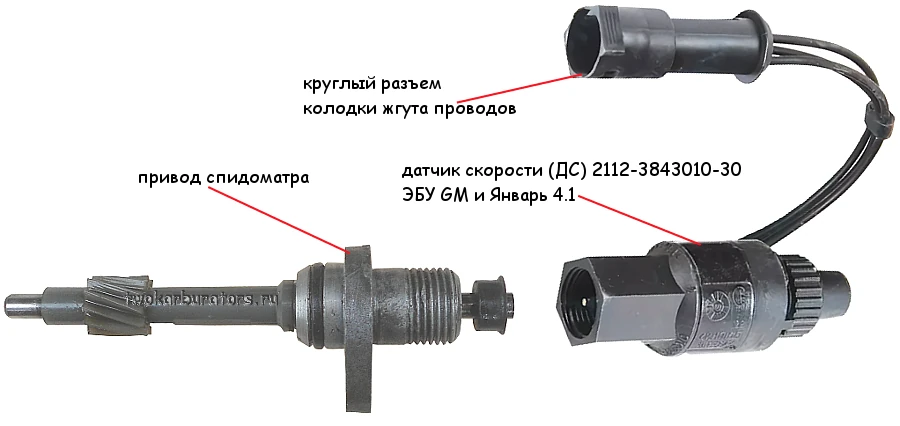

датчик скорости 21083, 21093 с круглым разъемомДатчик скорости инжекторных автомобилей ВАЗ 21083, 21093, 21099 является элементом электронной системы управления двигателем (ЭСУД).


Назначение датчика скорости

Датчик скорости предназначен для определения скорости движения автомобиля блоком управления (контроллером) ЭСУД.

Устройство датчика скорости

Датчик скорости инжекторных ВАЗ 21083, 21093, 21099 (низкая и высокая панель) представляет собой электромагнит, установленный на выходном валу привода спидометра в коробке передач автомобиля. Сверху на него крепится вал привода спидометра.

ДС имеет колодку с тремя выводами: токовой, импульсный и масса. На внутренней оси датчика, соединенной с приводом спидометра установлен многополюсный магнит и имеется задающий диск. Внутренняя ось датчика вращается вместе с приводом спидометра.

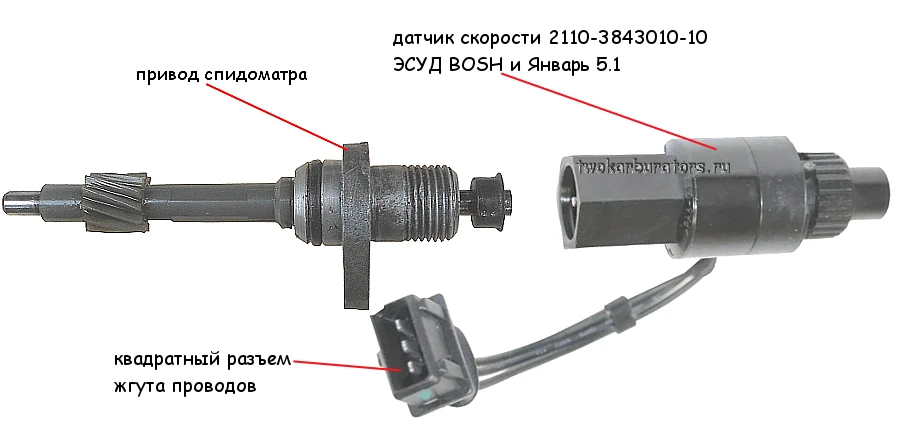

датчик скорости с квадратным разъемом

Расположение на автомобиле

Датчик скорости на автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем устанавливается на коробке передач, со стороны привода переднего левого колеса (на корпусе привода спидометра).

Принцип действия датчика скорости

Блок управления подает на датчик скорости напряжение на 2 – 3 В ниже напряжения в бортовой сети автомобиля. Обратно ДС на блок управления посылает импульсы определенной частоты, напряжением от 1-го до 5-ти В. По их частоте блок управления рассчитывает скорость автомобиля. Шесть импульсов датчика соответствует 1 метру пути пройденным автомобилем (один оборот колеса) и одному обороту оси выходного вала привода спидометра. Импульсы возникают при прохождении задающего диска в магнитном поле датчика (эффект Холла). Их напряжение меняется от 1 В до 5 В.

Подробнее «Принцип действия датчика скорости автомобиля».

Неисправности датчика скорости

При выходе из строя датчика скорости контроллер не может определить едет автомобиль или стоит и переходит на расчет топливоподачи по сигналу с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Такая работа имеет некоторые негативные последствия: обороты принудительного холостого хода (ПХХ) при движении автомобиля  становятся ниже нормы (они должны быть несколько выше оборотов ХХ на неподвижном автомобиле) как следствие двигатель может глохнуть при переключении передач в движении или езде «накатом» (с включенной передачей и отпущенной педалью «газа»).

Помимо этого двигатель теряет в приемистости при попытке резко набрать обороты (например, при резком старте или ускорении в движении). Расход топлива несколько возрастает.

При отказе ДС в память контроллера заносится код ошибки и загорается лампа Chech Engine.

При устранении неисправности ДС в первую очередь стоит проверить его разъем и идущую к нему проводку, а также привод спидометра.

Применяемость датчика скорости

Датчики скорости с круглым разъемом колодки жгута проводов 2112-3843010-30, 2112-3843010 используется в ЭСУД с контроллером GM VS 5.1 и Январь 4.1. С плоским 2110-3843010-10 (-13, -18) — ЭСУД с контроллерами BOSH и Январь 5.1.

Примечания и дополнения

— Показания датчика скорости также использует спидометр автомобиля на автомобилях с панелью приборов 2114.

— Применение колес большей или меньшей размерности изменяет показания спидометра в меньшую или большую сторону.
