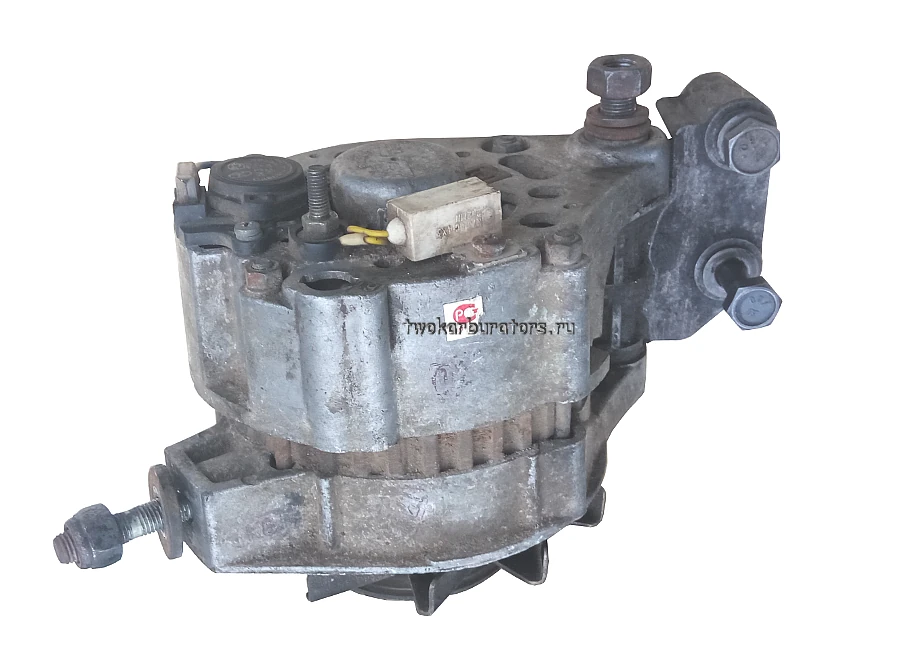

Генератор 9402.3701 устанавливается на автомобили ВАЗ 21083, 21093, 21099 последних годов выпуска. Генератор 9402.3701 трехфазный, переменного тока с электромагнитным возбуждением. Установлен на кронштейне блока цилиндров двигателя автомобиля.
Рубрика: Генератор
Устройство и характеристики генераторов автомобилей ВАЗ в схемах и фотографиях, самостоятельная проверка его диодного моста, регулятора напряжения, обмоток статора и ротора с рекомендациями по устранению неисправностей
Схема подключения генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099
Генератор 37.3701 наиболее часто применяется на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях. Он цельнометаллический, в отличие от генератора 9402.3701 имеющего пластмассовый кожух сзади. Ниже предлагаются схемы его подключения (т. н. система электроснабжения) на автомобилях с монтажным блоком как старого образца (17.3722), так и нового (модификации блока 2114).
Читать далее «Схема подключения генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099»
Замена подшипников генератора автомобилей ВАЗ 2108, 2109, 21099
Изношенные подшипники генератора автомобилей ВАЗ 2108, 2109, 21099 выдают себя «воем» определенной тональности.
Читать далее «Замена подшипников генератора автомобилей ВАЗ 2108, 2109, 21099»
Полная разборка генератора 37.3701 ВАЗ 2108, 2109, 21099
Разберем снятый с двигателя генератор 37.3701 учитывая некоторые особенности его разборки. Этот генератор устанавливается на автомобилях ВАЗ 2108, 2109, 21099 ранних годов выпуска. Но вполне взаимозаменяем с более поздним генератором 9402.3701 и аналогичными ему. Его разборка не представляет особой сложности и требует минимум инструментов и минимум навыков в ремонте подобных устройств.
Читать далее «Полная разборка генератора 37.3701 ВАЗ 2108, 2109, 21099»
Отказал регулятор напряжения генератора, что делать?
Бывают ситуации, когда в пути, на автомобиле, внезапно пропадает зарядка аккумулятора и загорается красная лампочка на щитке приборов. В ряде случаев это вызвано отказом регулятора напряжения.
Читать далее «Отказал регулятор напряжения генератора, что делать?»
Проверка генератора ВАЗ 2108, 2109, 21099 без снятия
Исправный генератор автомобилей ВАЗ 2108, 2109, 21099 выдает зарядный ток определенного напряжения (для генератора 37.3701 это 13.6 – 14.6 В, для 9402.3701 это 13.2-14.7 В).
Читать далее «Проверка генератора ВАЗ 2108, 2109, 21099 без снятия»
Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701)
Неисправностей у статора генератора автомобилей ВАЗ 2108, 2109, 21099 и их модификаций может быть как минимум две.
Читать далее «Проверка статора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701)»
Проверка ротора генератора ВАЗ 2108, 2109, 21099
Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разрядке аккумуляторной батареи.
Читать далее «Проверка ротора генератора ВАЗ 2108, 2109, 21099»
Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя
Выпрямительный блок генератора (диодный мост) автомобилей ВАЗ 2108, 2109, 21099 предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный ток.
Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)
Неисправный диодный мост генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) выдает себя полным или частичным исчезновением зарядного тока.
Технические характеристики генераторов ВАЗ 2108, 2109, 21099
Генератор автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 представляет из себя синхронную, трехфазную электрическую машину, переменного тока с электромагнитным возбуждением. В нем встроен выпрямитель (диодный мост) на кремниевых диодах и электронный регулятор напряжения. Помимо этого имеется ротор – вращающаяся часть генератора и статор – неподвижная часть. Ротор приводится в движение ремнем от шкива на коленчатом валу двигателя. На двигателях ВАЗ 2108, 21081, 21083 ремень клиновой, на 2111 поликлиновой.
Читать далее «Технические характеристики генераторов ВАЗ 2108, 2109, 21099»
Контрольная лампа разряда аккумулятора горит после пуска двигателя на автомобилях ВАЗ 2108, 2109, 21099
Признаки неисправности
Лампа разрядки аккумуляторной батареи на щитке приборов автомобиля ВАЗ 2108, 2109, 21099 не гаснет после пуска двигателя и горит (ярко или вполнакала) на холостых оборотах. При нажатии на педаль «газа» она не гаснет, стрелка вольтметра находится в красной зоне или на ее границе. При измерении отдаваемого напряжения получаются значения меньше 13.6 В.
