Тормозные барабаны ВАЗ 2108, 2109, 21099

тормозные барабаны автомобилей ВАЗ 2108, 2109, 21099Тормозные механизмы задних колес автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 барабанные, для торможения используется рабочая пара: тормозной барабан — тормозные колодки.



Как устроен тормозной барабан ВАЗ 2108, 2109, 21099

Тормозные барабаны автомобилей ВАЗ 2108, 2109, 21099 отлиты из алюминия. Снаружи они имеют ребра жесткости, внутри рабочую поверхность, контактирующую с тормозными колодками. В барабанах просверлены одно большое отверстие для посадки на ступицу колеса, четыре отверстия под колесные болты, два отверстия под направляющие штифты, два отверстия с резьбой для вворачивания болтов при демонтаже, а так же вентиляционные отверстия.

устройство тормозного барабана ВАЗ 2108, 2109, 21099

Как работает тормозной барабан

Тормозной барабан прикреплен к ступице колеса и вращается вместе с колесом. Находящийся внутри него тормозной механизм срабатывает при нажатии на педаль тормоза. При этом тормозная жидкость давит на поршни внутри тормозных колесных цилиндров. Они выдвигаются перемещая тормозные колодки. Те своими накладками прижимаются к рабочей поверхности тормозных дисков — происходит затормаживание колеса.

После отпускания педали тормоза стяжные пружины стягивают колодки, отодвигая их от рабочей поверхности барабана на определенный зазор, предотвращая подклинивание колеса. Величина зазора между накладками тормозных колодок и барабаном на ВАЗ 2108, 2109, 21099 регулируется автоматически, за счет имеющихся в каждом из колесных тормозных цилиндров устройства автоматической регулировки зазора.

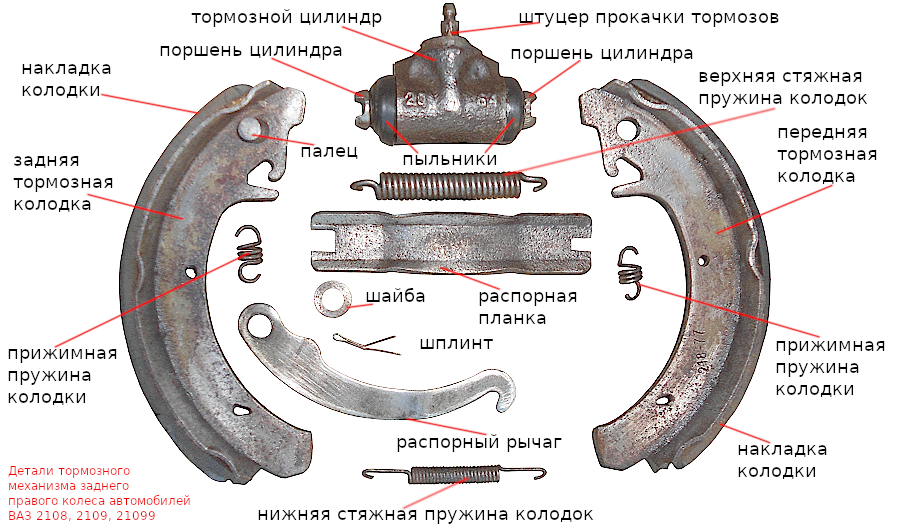

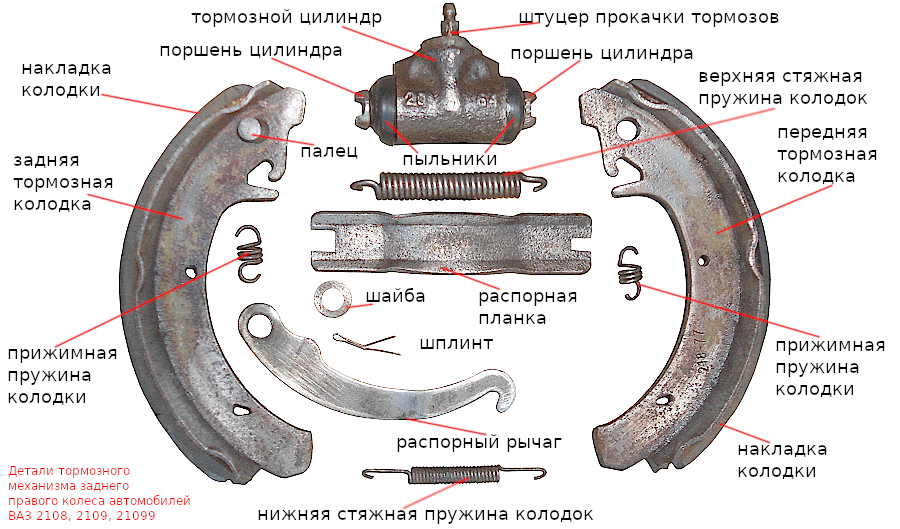

детали заднего тормозного механизма 2108, 2109
Устройство задних тормозных механизмов автомобилей ВАЗ 2108, 2109, 21099

Так же тормозные барабаны являются элементом стояночной тормозной системы автомобиля. Тормозные колодки при работе этой системы прижимаются к барабанам вручную, за счет понимания рычага ручника.

Особенности снятия-установки

Перед снятием тормозного барабана необходимо ослабить трос «ручника» чтобы колодки сошлись. После чего обстучать его поверхность молотком с резиновым бойком, зачистить и обработать проникающей жидкостью посадочную поверхность барабана на ступице колеса. Отвернуть штифты и снять барабан.

Что делать если не снимается: «Снимаем тормозной барабан на ВАЗ 2108, 2109, 21099».

Перед установкой барабана необходимо свести тормозные колодки.

штифты тормозного барабана

Неисправности тормозного барабана

Неисправности тормозного барабана: износ рабочей поверхности (предельно допустимый диаметр 201,5 мм), механическое повреждение рабочей поверхности (риски, забоины), замасливание. В зависимости от степени повреждения барабаны следует либо заменить, либо проточить на специальном оборудовании. Замасливание устраняется протиранием рабочей поверхности уайт-спиритом и заменой тормозных колодок.

предельный износ тормозных барабанов 2108, 2109

Тормозные барабаны ВАЗ 2108, 2109, 21099 могут выхаживать довольно длительное время (по 100 тыс км пробега и более), так как благодаря распределителю тормозных усилий («колдуну») они тормозят значительно меньшее время по сравнению с передними тормозами. На скорость их износа может повлиять низкое качество изготовления детали, применение колодок с жесткими накладками, попадание грязи и песка во внутрь механизма (хотя они более защищены по сравнению с передними тормозными дисками), неаккуратный ремонт, стиль вождения автовладельца.

Рекомендуется проверять степень износа тормозных барабанов раз в 30.000 км пробега. Внеочередным поводом к проверке может послужить невозможность отрегулировать «ручник».

Применяемость

В тормозных механизмах задних колес тормозной системы автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется тормозной барабан 2108-3502070 или его аналоги разных производителей.

Направляющие штифты 2101-3101082.

Примечания и дополнения

Помимо алюминиевых тормозных барабанов на автомобилях ВАЗ 2108, 2109, 21099 применяются барабаны изготовленные из чугуна. Считается, что они более стойки к износу и обладают улучшенной теплопроводностью, что улучшает торможение.

чугунный тормозной барабан ВАЗ 2108, 2109, 21099
