Схема подключения плафонов освещения салона автомобиля Нива 21213

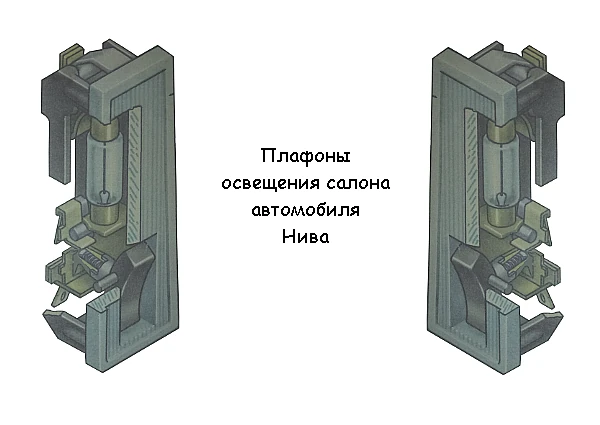

плафон освещения салона Нива 21213На автомобиле Нива 21213 установлены два плафона освещения салона. По одному в верхней части каждой из стоек дверей.

Далее приведена электрическая схема их подключения.

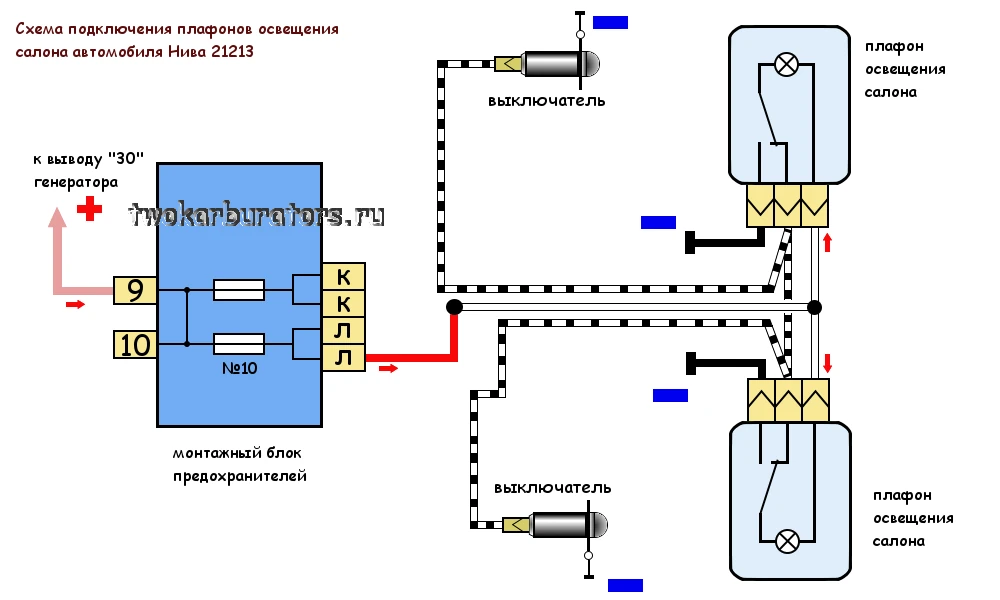

Схема подключения плафонов освещения салона автомобиля Нива 21213

схема подключения плафонов освещения салона автомобиля Нива 21213
Схема подключения плафонов освещения салона (внутреннее освещение) автомобиля Нива 21213

Описание схемы

Электрический ток («+») приходит в систему подключения плафонов освещения салона с вывода «30» генератора.

«Масса» берется с кузова автомобиля и с выключателей плафонов в стойках дверей.

Цепь защищена предохранителем №10.

«Концевики» (выключатели) установлены в стойки дверей. Они объединены одним проводом (черно-белый на схеме). При закрытых дверях их контакты утоплены, электрическая цепь разомкнута. После открывания хотя бы одной двери цепь замыкается, «масса» подается на лампы плафонов.

Можно принудительно включить свет в салоне при закрытых дверях, нажав на клавишу плафона. При этом «масса» на лампу будет подаваться не с «концевиков», а с кузова автомобиля.

Примечания и дополнения

В плафонах освещения салона устанавливается лампа АС12-5-1 (C5W).
