Обогрев заднего стекла на ВАЗ 2108, 2109 необходим для обеспечения комфортной и безопасной эксплуатации автомобиля. Обогреватель заднего стекла представляет собой сетку из токопроводящего материала высокого сопротивления, нанесенную на внутреннюю часть заднего стекла.
Один ее вывод это «масса» на второй подается напряжение от генератора, через предохранитель и реле в монтажном блоке, после нажатия кнопки включения обогрева на панели приборов. При подаче электрического тока на нагревательный элемент, тот начинает греться и выделять тепло.

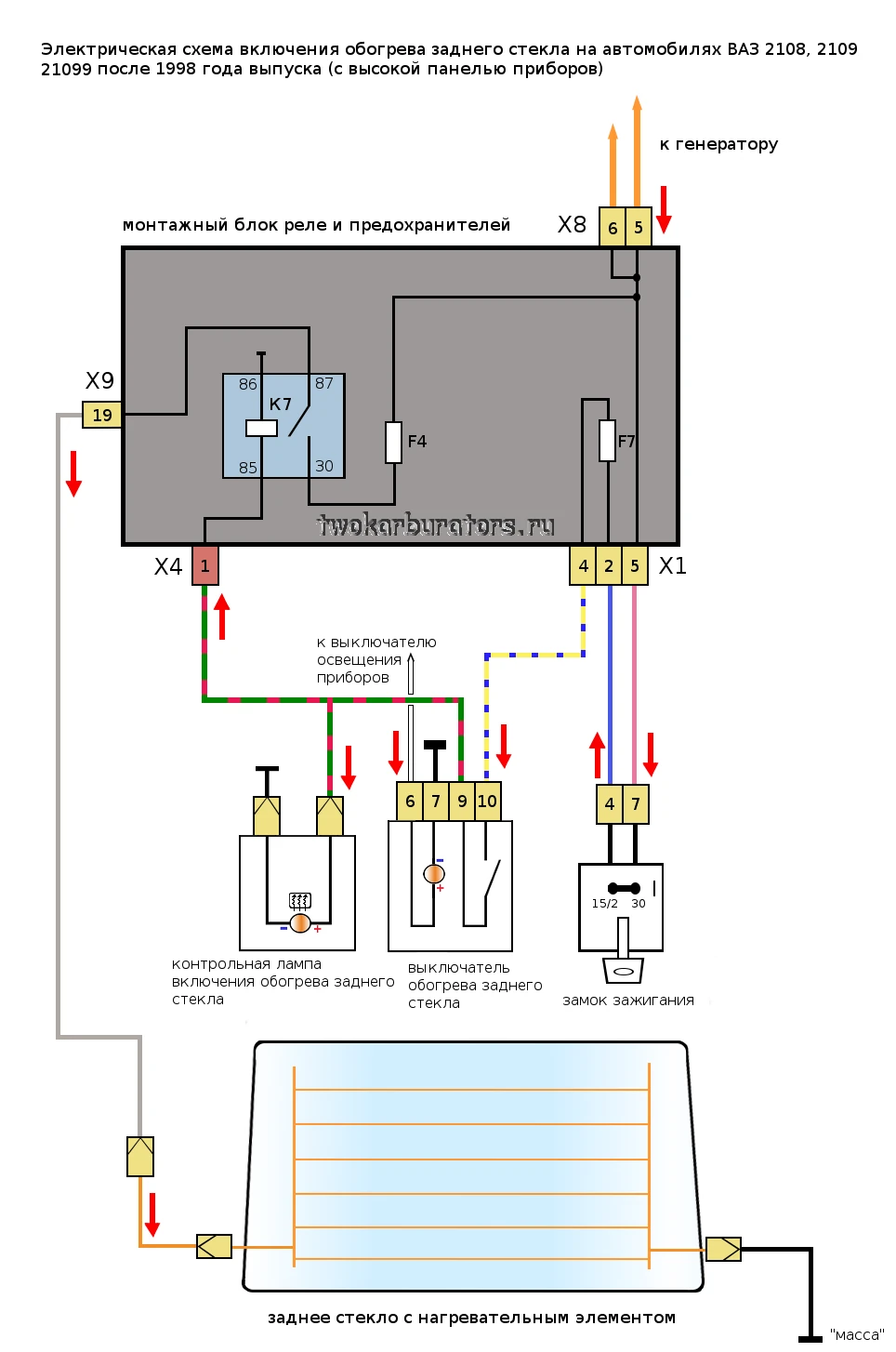

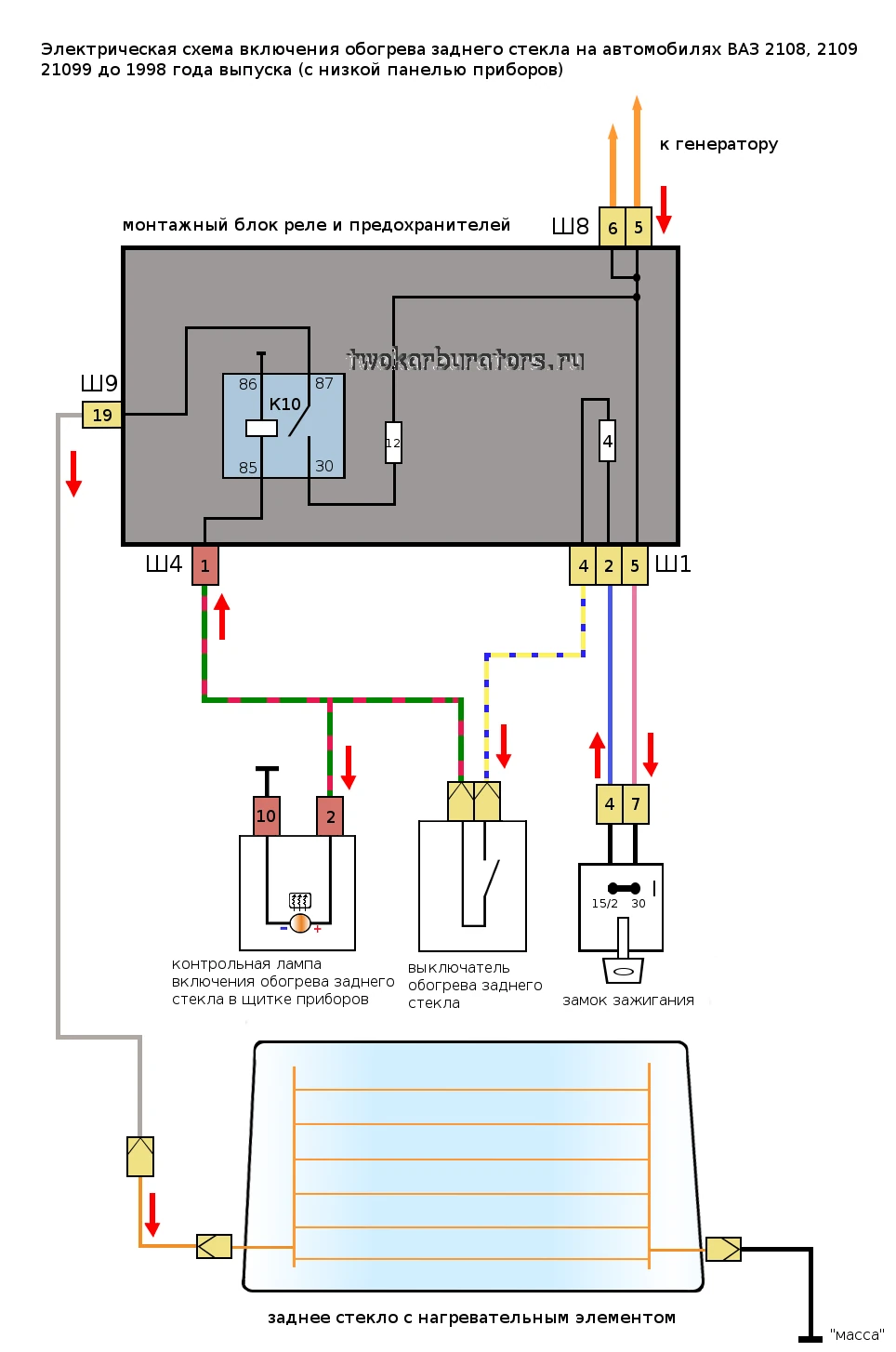

Cхемы подключения обогрева заднего стекла автомобилей ВАЗ 2108, 2109 с высокой и низкой панелью приборов
«Низкая» панель
«Высокая» панель
Примечания и дополнения
— Включить обогрев заднего стекла можно только при включенном зажигании.
— При включения обогрева заднего стекла на щитке приборов включается лампочка-сигнализатор (низкая панель).
— В электрической цепи включения обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099 применяется четырех контактное реле 113.3747 идентичное реле ближнего света, дальнего света, звукового сигнала.
— «Минус» элемента обогрева заднего стекла крепится к кузову автомобиля под пластиковой накладкой задней стойки справа.
