При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

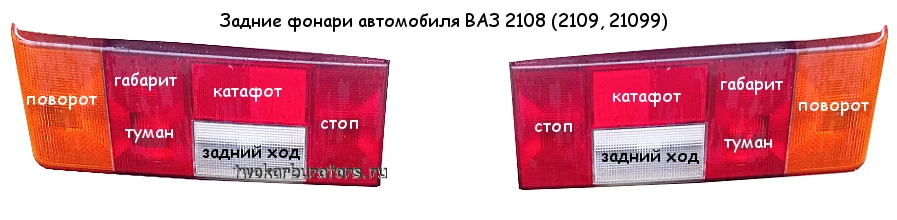

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

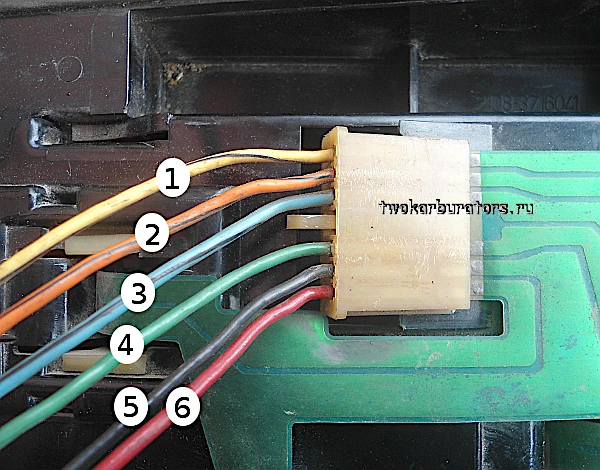

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

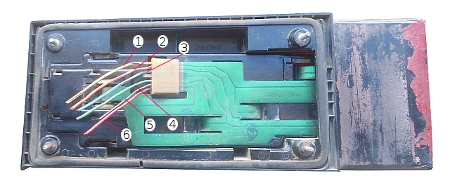

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.
1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.
2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.
3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.
4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.
5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.
6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.
Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».
Примечания и дополнения
— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.
— Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.
— Фонари подсветки номерного знака, расположенного рядом с задними фонарями подключены по отдельной электрической цепи, хотя и включаются вместе с габаритами. См. «Подсветка заднего номерного знака ВАЗ 2108, 2109 схема подключения».
