Не работают поворотники на ВАЗ 2107, 2105, 2104, причины

не работают поворотники ВАЗ 2107, 2105, 2104Указатели поворота (поворотники) автомобилей ВАЗ 2107, 2105, 2104 могут не работать по причине неисправности их самих, или выхода из строя каких-либо элементов их электрической цепи.


Вариантов отказа поворотников несколько:

— не работает один указатель поворота

— не работают два указателя поворота сзади или спереди автомобиля

— не работают два указателя поворота с левого или правого борта автомобиля

— не работают все указатели поворота

— указатели поворота горят, но не мигают (все, либо с одной стороны)

Причины неисправности: не работает указатель поворота ВАЗ 2107, 2105, 2104

— Не работает один указатель поворота, причины

Перегорела лампочка указателя

У перегоревшей лампочки визуально виден обрыв нити накаливания. В ряде случаев лампочка на внешний вид может быть нормальной, но работать не будет. Поэтому заменяем лампочку новой или заведомо исправной.

Окислились контакты в патроне лампочки

Поворачиваем лампочку несколько раз в патроне, либо извлекаем и зачищаем контакты.

Осыпалась дорожка платы (для задних фонарей)

Визуально осматриваем дорожку платы на предмет осыпания. Прозваниваем ее на наличие обрыва.

Нет «массы»

Проверяем состояние черного провода, идущего от колодки поворотника до места крепления к кузову автомобиля. Проверяем надежность контакта с кузовом. В случае необходимости зачищаем.

Неисправна электропроводка (плюсовой провод)

По схеме проверяем плюсовой провод указателя поворота на наличие обрыва.

При выходе из строя хотя бы одного поворотника, оставшиеся исправные указатели поворота начинают мигать с удвоенной частотой.

— Не работают два указателя поворота: спереди — в передних блок-фарах и на крыльях, или сзади – в задних фонарях

Перегорели лампочки

У перегоревшей лампочки визуально виден обрыв нити накаливания. В ряде случаев лампочка на внешний вид может быть нормальной, но работать не будет. Поэтому заменяем лампочку новой или заведомо исправной.

Окислились контакты в патронах лампочек

Поворачиваем лампочку несколько раз в патроне, либо извлекаем и зачищаем контакты.

Осыпалась дорожки платы (для задних фонарей)

Визуально осматриваем дорожку платы на предмет осыпания. Прозваниваем ее на наличие обрыва.

Нет «массы»

Проверяем состояние черного провода, идущего от колодки поворотника до места крепления к кузову автомобиля. Проверяем надежность контакта с кузовом. В случае необходимости зачищаем.

Неисправна электропроводка (плюсовой провод)

По схеме проверяем плюсовой провод указателя поворота на наличие обрыва.

— Не работают указатели поворота по одному борту автомобиля (по правому или левому)

Не исправно реле-прерыватель указателей поворота

Не исправен подрулевой переключатель

Не замыкаются контакты при перемещении рычага переключателя, либо не плотно посажена колодка проводов.

Перегорели лампочки поворотников

Окислились контакты в патронах лампочек

Нет «массы»

Неисправна электропроводка (плюсовой провод)

— Не работают все указатели поворота

Вышло из строя реле указателей поворота

Вышел из строя подрулевой переключатель поворотников

Не замыкаются контакты при перемещении рычага переключателя, либо не плотно посажена колодка проводов.

Перегорел предохранитель

№10 или (F10) в монтажном блоке реле и предохранителей. Возможно в цепи имеется короткое замыкание. Ищем его по очереди отключая элементы цепи.

Обрыв в электрической цепи указателей поворота

— Поворотники не моргают

Неисправно реле указателей поворота

Схема включения поворотников ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Для проверки и прозвонки проводов проводов при поиске обрыва можно использовать эти схемы.

схема поворотников 2105
Схема подключения указателей поворота автомобиля ВАЗ 2105

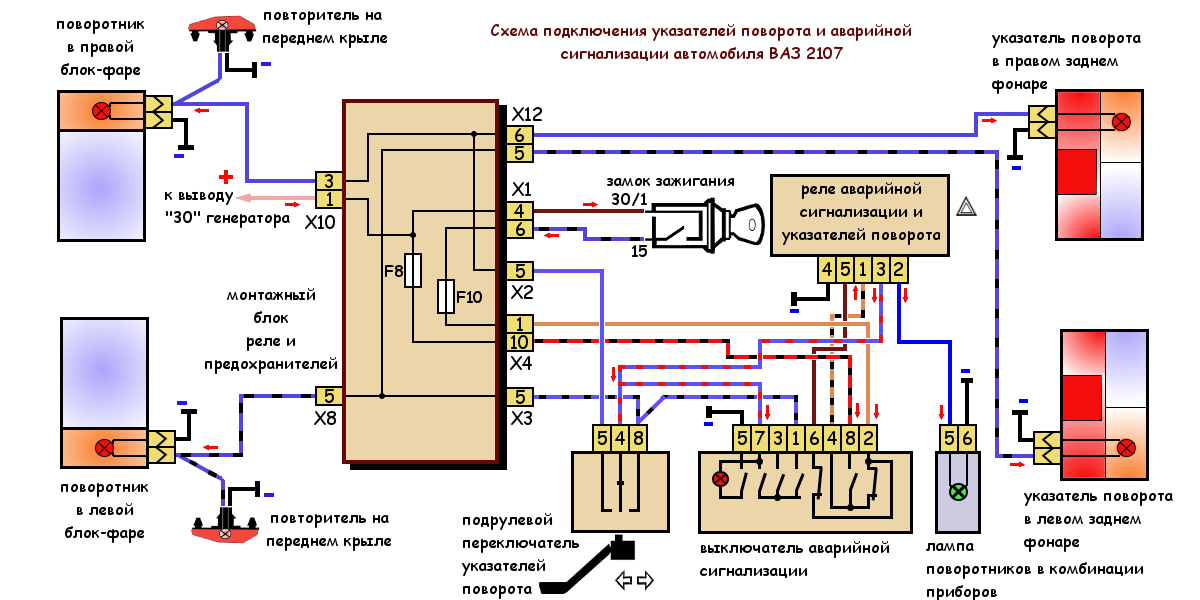

схема подключения поворотников ВАЗ 2107
Схема подключения указателей поворота (поворотников) и аварийной сигнализации автомобиля ВАЗ 2107

Примечания и дополнения

Для диагностики неисправности «не работают указатели поворота ВАЗ 2107, 2105, 2104» нужно знать конструктивные особенности их устройства и цепи.

Автомобиль ВАЗ 2107 (2105, 2104) имеет шесть указателей поворота: по одному в передних блок-фарах, по одному на передних крыльях, по одному в каждом заднем фонарях. Работают они попарно: либо левый, либо правый борт. Питание подается к каждой лампочке отдельно через замок зажигания, подрулевые переключатели и реле указателей поворота в монтажном блоке. Минусовой провод у каждой лампочки отдельный, закреплен на кузове. Цепь защищена предохранителями. Реле отвечает за попарное мигание поворотников. Лампочки вставлены в двухконтактный патрон.
