Не работает указатель уровня топлива в щитке приборов автомобилей ВАЗ 2108, 2109, 21099

не работает указатель топливаСтрелка указателя уровня топлива постоянно отклонена влево, вправо или показывает неверную информацию о количестве топлива в бензобаке.



Такая ситуация на автомобилях ВАЗ 2108, 2109, 21099 свидетельствует в первую очередь о неисправности датчика уровня топлива (ДУТ) в бензобаке или неисправности его электрической цепи, в последнюю очередь о неисправности стрелочного указателя уровня топлива на щитке приборов. Именно в такой последовательности следует неисправность.

Не работает указатель уровня топлива в щитке приборов автомобиля ВАЗ 2108, 2109, 21099, перечень причин и рекомендаций по устранению неисправности

— Неисправен датчик уровня топлива в топливном баке

В случае, если стрелка указателя постоянно на нуле, хотя в баке есть достаточно топлива, скорее всего поплавок прохудился и утонул или заклинил в нижнем положении, или неисправна обмотка реостата датчика уровня топлива (возможно просто подвижный контакт ее не касается). При этом контрольная лампа резерва топлива может как гореть так и не гореть.

Как исправить: поплавок меняется на новый или запаивается, подвижный контакт подгибается до касания с обмоткой. Если повреждена обмотка, заменяем датчик уровня топлива новым.

В случае, если стрелка постоянно показывает полный бак, скорее всего, заклинил в верхнем положении  рычаг поплавка датчика. Необходимо снять заборник топлива вместе с датчиком и определить причину заклинивания рычага поплавка.

При иных неверных или неточных показаниях указателя уровня топлива на щитке приборов причиной неисправности будет вышедшая из строя обмотка реостата датчика. Заменяем датчик уровня топлива новым.

датчик уровня топлива ВАЗ 2108, 2109, 21099
Датчик уровня топлива ВАЗ 2108, 2109, 21099
— Неисправна электрическая цепь, соединяющая датчик уровня топлива и указатель уровня топлива

Смотрим предохранитель в монтажном блоке (№5 или Х11). Если перегорел, заменяем исправным, в последствии необходимо выяснить причину перегорания. Помимо этого проверяем соединительные колодки проводов электрической цепи датчика уровня топлива на предмет окисления контактов и слабой посадки. В первую очередь это фишка на топливозаборнике, а так же колодки в монтажном блоке предохранителей. Используем схему подключения датчика: «Схема подключения датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен указатель уровня топлива в щитке приборов

Принцип действия стрелочного указателя уровня топлива в щитке приборов основан на изменении величины и направления магнитного потока в его обмотках по сигналу с датчика уровня топлива. Поэтому, если после проверки датчика и его цепи подозрение в неисправности пало на указатель, то смело меняем его на новый или заведомо исправный. Потому что перематывать его обмотки и менять магниты имеющиеся в его конструкции не имеет смысла. Перед заменой предварительно проверяем надежность «массы» датчика и контакты соответствующего ему провода.

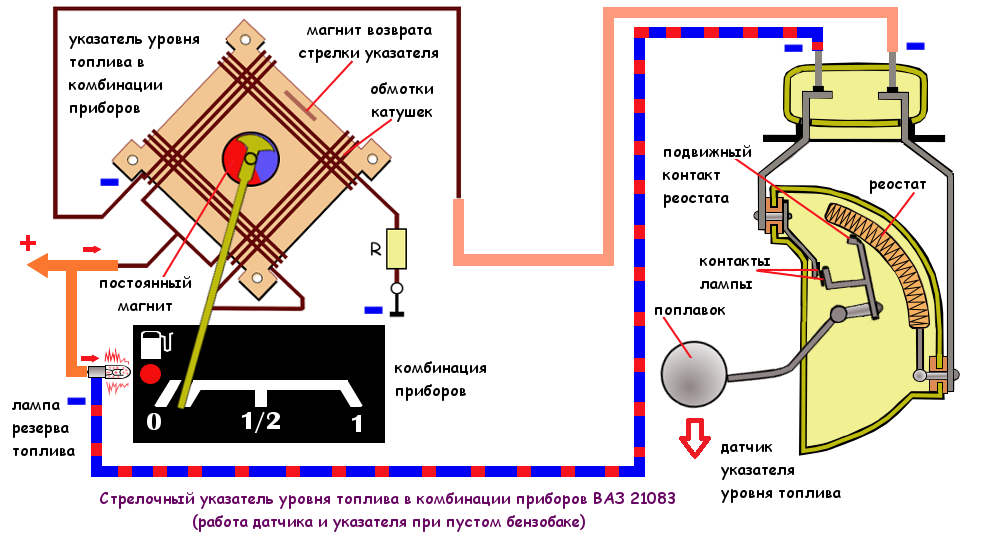

работа датчика уровня топлива ВАЗ 21083 при пустом бензобаке
Работа датчика уровня топлива ВАЗ 21083 при пустом бензобаке
Примечания и дополнения

— Вместе со стрелочным указателем может работать, либо не работать контрольная лампа уровня топлива. Она загорается после опускания поплавка практически в самое нижнее положение, при соприкосновении имеющихся в датчике контактов  контрольной лампы (один их которых продолжается проводом). Поэтому, если контрольная лампа не горит, значит по какой-то причине ее контакты внутри датчика уровня топлива не сомкнулись. Если, наоборот, лампа горит постоянно, значит, контакт с проводом замкнут на «массу».

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FB и в Одноклассниках —  Twokarburators OK

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Прочистка сетчатого фильтра на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

— Как увеличить мощность двигателя автомобиля без тюнинга

— Богатая топливная смесь

— Бедная топливная смесь

Не работает указатель уровня топлива в щитке приборов автомобилей ВАЗ 2108, 2109, 21099: 4 комментария

  1. Да, тоже вариант. Единственно, не известна реакция бензина и клея. Бензин — агрессивная среда. Но, я думаю, все-таки можно попробовать заклеить.

  2. А если заклеить клеевым пистолетом или полимерным клеем?

  3. Паяльником. Можно с добавлением другой пластмассы. Но лучше заменить на новый или целый б/у. Как правило ремонт поплавка помогает не надолго.

  4. А как можно запаять поплавок, ведь он из полиэтиллена?
