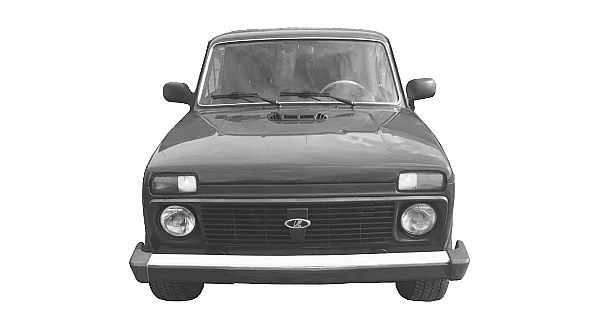

Лампы и лампочки в электрооборудовании автомобиля Нива 21213

Лампы и лампочки Нива 21213В электрооборудовании автомобиля Нива 21213 (карбюратор) применяется около десятка разновидностей ламп и лампочек.


Вот их изображения, маркировка и применяемость в тех или иных приборах бортовой сети.

Лампы и лампочки в электрооборудовании автомобиля Нива 21213

Передние фары

Лампа ближнего/дальнего света фар

АК12-60+55 Обозначение по ЕАК Н4 60/55W

Лампа галогеновая Н4
Лампа Н4, галогеновая дальнего-ближнего света передней фары Нива 21213

Передние фонари

Лампа габаритного света передних фонарей

А12-5 (R5W) или А12-10 (R10W)

Лампа габарита А12-10 (R10W)

Лампа указателей поворота в передних фонарях

А12-21-3 (P21W)

Лампа А12-21-3 P21W

Задние фонари автомобиля

Лампа сигнала торможения (стопа)

А12-21-3 (P21W)

Лампа А12-21-3 P21W

Указателя поворота в заднем фонаре

А12-21-3 (P21W)

Лампа А12-21-3 P21W

Свет заднего хода

А12-21-3 (P21W)

Лампа А12-21-3 P21W

Противотуманный свет в задних фонарях

А12-21-3 (P21W)

Лампа А12-21-3 P21W

Габариты в задних фонарях

А12-4-1 (T4W)

Лампа А12-4-1 (T4W)

Иные лампы и лампочки автомобиля

Повторитель указателя поворота на переднем крыле

А12-4-1 (T4W)

Лампа А12-4-1 (T4W)

Фонарь освещения номерного знака

АС12-5-1 (C5W)

Лампа АС12-5-1 (C5W)

Плафоны освещения салона

АС12-5-1 (C5W)

Лампа АС12-5-1 (C5W)

Освещение гнезда прикуривателя

А12-1,2 (W1.2W)

Лампа А12-1,2 (W1,2W)

Сигнализаторы комбинации приборов

АН12-1,2 (W1.2W)

Лампа разряда АКБ

Освещение комбинации приборов

АН12-1,2 (W1.2W)

Лампа разряда АКБ

Подсветка клавиш выключателей

А12-1,2 (W1.2W)
Лампа А12-1,2 (W1,2W)

Лампа включения аварийной сигнализации

А-12-08-1 (W1.2W)

Примечания и дополнения

Некоторые лампы взаимозаменяемые. Например А12-21-3 (P21W) установлена почти во все секции задних фонарей. Это очень удобно при проверке исправности ламп путем установки аналогичной, заведомо исправной.

На автомобилях разных годов выпуска некоторые лампы могут отличаться. Например лампа освещения прикуривателя может устанавливаться T4W.
