Как подключены концевики дверей автомобиля ВАЗ 2107?

Попробуем разобраться как подключены концевики дверей автомобиля ВАЗ 2107.

Концевики дверей — это концевые выключатели плафонов освещения салона. Всего, на ВАЗ 2107 четыре концевика (по числу дверей). На автомобилях с большим пробегом довольно часто они выходят из строя. Из-за чего при открывании двери салон не освещается должным образом. Найти «виновника» неисправности можно по схеме подключения.

Как подключены концевики дверей автомобиля ВАЗ 2107? Схема.

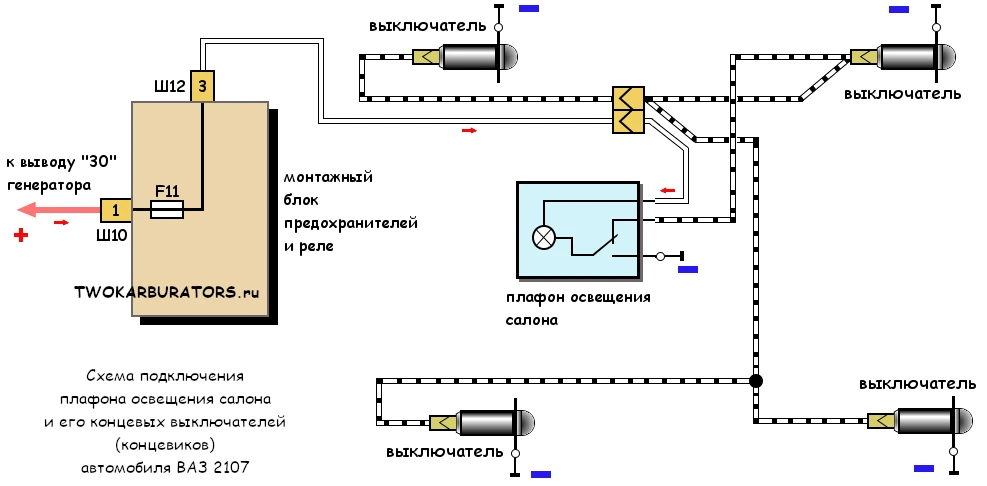

Схема подключения концевиков дверей автомобиля ВАЗ 2107 до 2000 года выпуска.

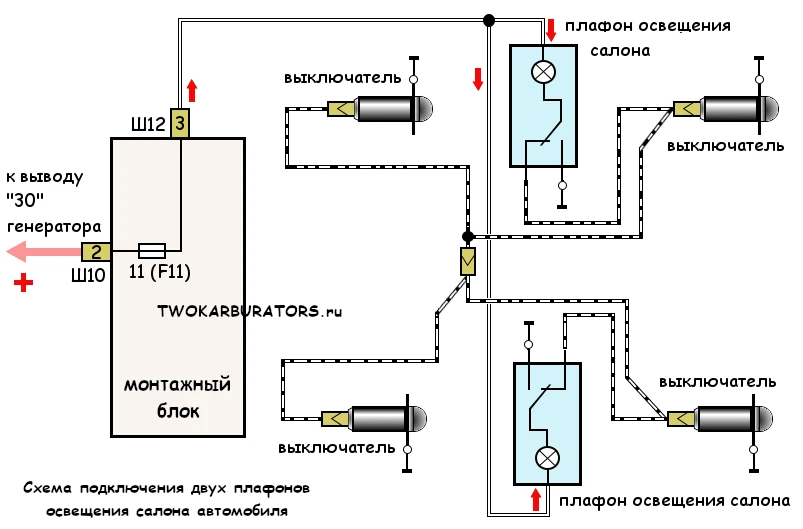

Схема подключения концевиков дверей автомобиля ВАЗ 2107 после 2000 года выпуска.

Описание схемы подключения концевиков дверей автомобиля ВАЗ 2107

— Электрическая цепь подключения концевиков дверей (концевыех выключателией плафонов освещения салона) ВАЗ 2107 является частью большой электрической цепи освещения салона этого автомобиля.

— Плюс в электрическую цепь лампы плафонов (плафона) освещения салона ВАЗ 2107 подается с вывода «30» генератора. Она запитана постоянно вне зависимости от того включено зажигание или нет. Цепь защищена предохранителем F11(10А) в монтажном блоке.

— «Масса» имеет два провода: один от выключателей плафона («концевиков»), другой от кузова автомобиля.

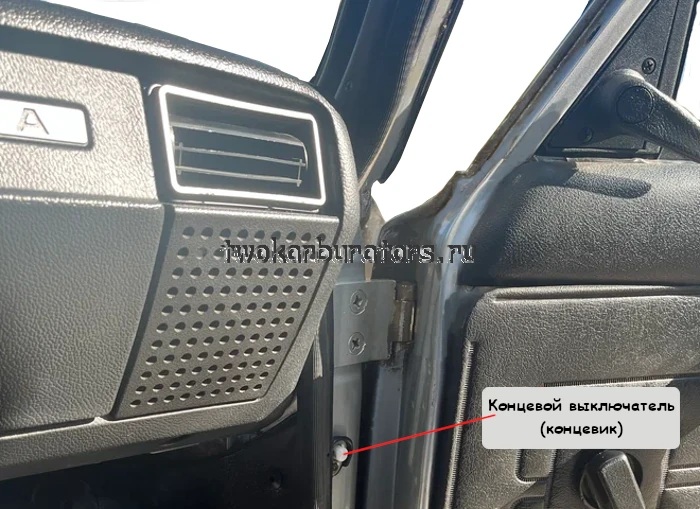

— «Концевики» (выключатели) установлены в стойки всех четырех дверей. Они объединены одним проводом (черно-белый на схеме). При закрытых дверях их контакты утоплены, электрическая цепь при этом разомкнута. После открывания хотя бы одной двери цепь замыкается, «масса» подается на лампу плафона и она загорается.

— Можно принудительно включить свет в салоне при закрытых дверях, нажав на клавишу плафона. При этом «масса» на лампу будет подаваться не с «концевиков», а с кузова автомобиля.

Примечания и дополнения

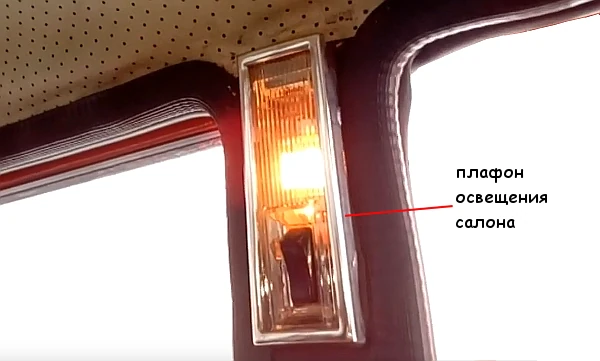

— На автомобилях ВАЗ 2107 после 2000 года выпуска устанавливались уже два плафона освещения салона (в средних стойках дверей). Вместо одного по центру потолка.
