Эконостат карбюратора 2105, 2107 Озон и его модификаций

Эконостат Озон 2105, 2107, распылитель

Назначение эконостата карбюратора 2105, 2107 Озон

Эконостат карбюратора 2105, 2107 «Озон» и его модификаций предназначен для дополнительного обогащения топливной смеси на режиме полной нагрузки (дроссельная заслонка второй камеры полностью открыта, обороты коленчатого вала максимальные). В результате чего достигается повышение мощности, приемистости, стабильности работы двигателя автомобиля.


Устройство эконостата Озон 2105, 2107

Эконостат карбюратора Озон представляет собой канал забора топлива из поплавковой камеры, три жиклера, расположенных в крышке карбюратора и канал распылителя, расположенный в диффузоре, второй камеры.

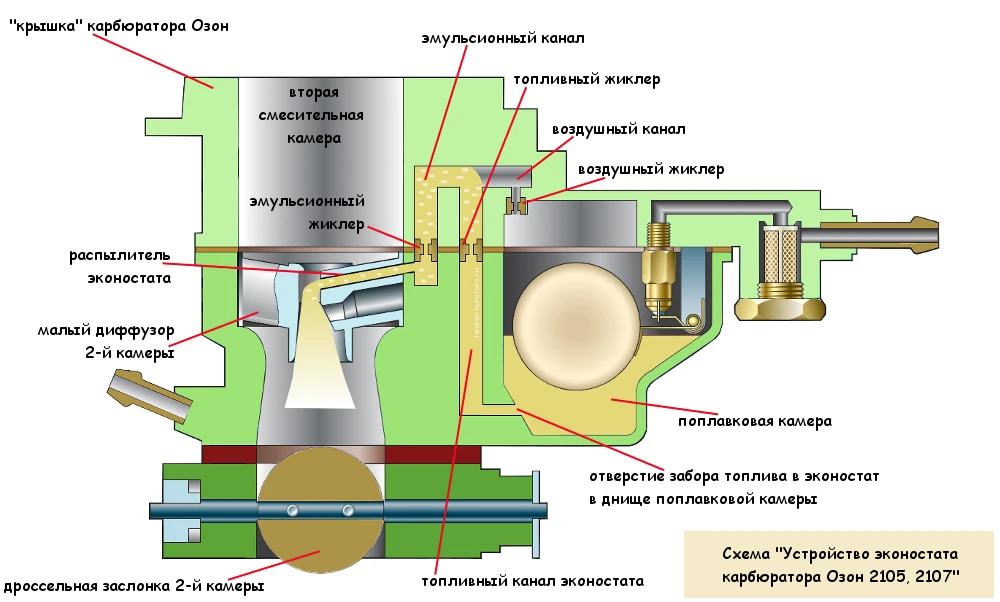

Эконостат карбюратора Озон 2105. 2107, схема
Схема «Устройство эконостата карбюратора Озон 2105, 2107»

Принцип действия эконостата Озон

При полностью открытой дроссельной заслонке второй камеры карбюратора и максимальных оборотах коленчатого вала разрежение во второй камере большое. Под его воздействием топливо из поплавковой камеры поднимается вверх по каналу эконостата. Оно проходит через топливный жиклер и смешивается с воздухом, поступающим сверху через воздушный жиклер. Далее через эмульсионный жиклер образовавшаяся топливная эмульсия попадает в распылитель эконостата, расположенный в диффузоре второй камеры.

Ремонт эконостата Озон 2105, 2107

Ремонт системы эконостата заключается в прочистке и продувании сжатым воздухом его каналов, жиклеров и распылителя.

При засорении эконостата возможно некоторое  падение мощности и приемистости двигателя .

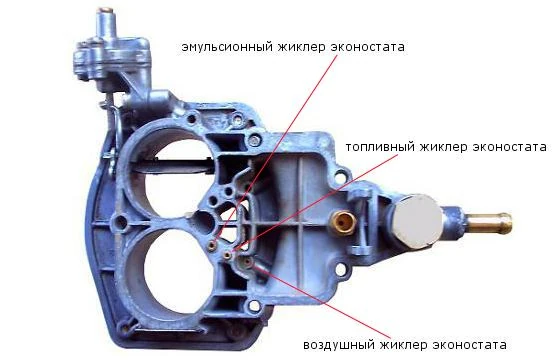

Прочищаем медной проволокой, продуваем три жиклера эконостата.

жиклеры эконостата 2105, 2107 Озон
Жиклеры эконостата карбюратора 2105, 2107 Озон

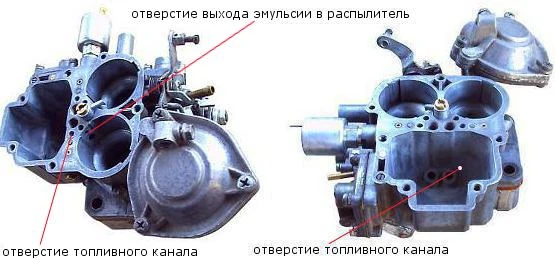

Прочищаем и продуваем сжатым воздухом канал подачи топлива из поплавковой камеры.

каналы эконостата 2105, 2107 Озон
Канал подачи топлива в эконостат



В диффузоре второй камеры прочищаем канал распылителя.

распылитель эконостата 2105, 2107 Озон
Диффузоры карбюратора Озон



При сильном засорении можно замочить на некоторое время в ацетоне диффузор, а в каналы налить его и дать постоять некоторое время. После чего опять же прочистить и продуть.
