Попробуем самостоятельно заменить вышедший из строя датчик света заднего хода автомобиля ВАЗ 2114 (2113, 2115).
Его отказ приводит в нерабочее состояние лампы света заднего хода в задних фонарях автомобиля. Но, вначале, пару слов о том где установлен этот датчик и как его проверить в случае неисправности. И удостоверится в том, что вышел из строя именно он.
Где установлен датчик (выключатель) света заднего хода?
Датчик (выключатель) света заднего хода на автомобилях ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 установлен в задней части коробки передач. Снизу. Доступ к нему возможен из смотровой ямы (канавы), эстакады или подъемника. На изображении ниже — место установки этого датчика (выключателя).
Как проверить исправность датчика света заднего хода?
Установить неисправность датчика света заднего хода можно простым способом. А именно, снимаем с него фишку жгута проводов. Соединяем ее два контакта отрезком провода. И включаем зажигание. Так мы сымитируем срабатывание датчика и замыкание цепи лампы света заднего хода при включении задней передачи.
Если лампы света заднего хода в задних фонарях загорелись, это значит, что датчик неисправен. И подлежит замене на новый или заведомо исправный. Возможно, имеет место подвисание его подвижного контакта (плунжера). Которое устранить просто так не получится. В результате него электрический ток перестает протекать в цепи наступает «обрыв». Лампы в задних фонарях, в таком случае, не горят.
Если лампы света заднего хода после установки перемычки по прежнему не горят, проблему следует искать в электрической цепи датчика. См. «Почему не работает свет заднего хода автомобиля ВАЗ 2113, 2114, 2115?».
Необходимые инструменты и запчасти
На автомобилях ВАЗ 2114, 2115, 2113 применяется выключатель (датчик) света заднего хода 2108-3710410 (ВК 55.3710), либо его аналоги разных производителей.
Накидной ключ на «22».
Подготовительные работы
Устанавливаем автомобиль на смотровую яму, эстакаду или подъемник.
Отсоединяем минусовую клемму с АКБ. Этого по идее можно и не делать, но для соблюдения техники безопасности аккумулятор лучше отсоединить от бортовой сети.
Особенности замены датчика света заднего хода автомобиля ВАЗ 2114, 2113, 2115
Особенностью замены датчика (выключателя) света заднего хода на ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 является то, что его можно заменить не сливая масло из коробки передач. Для этого необходимо проделать следующее.
Устанавливаем автомобиль на смотровую яму или эстакаду.
Демонтируем стальной лист защиты моторного отсека (если он имеется).
Демонтируем брызговик двигателя.
Поддомкрачиваем левое переднее колесо автомобиля и снимаем его.
Отсоединяем от датчика света заднего хода фишку проводов.
Очищаем поверхность коробки передач вокруг датчика от грязи. Можно использовать металлическую щетку.
Выворачиваем датчик (выключатель) света заднего хода ключом на «22» из посадочного отверстия. И максимально быстро заворачиваем туда новый датчик с уплотнительным кольцом. Так как трансмиссионное масло начнет вытекать не смотря на то, что автомобиль поддомкрачен и наклонен в противоположную сторону. Стоит немного зазеваться и помимо замены датчика придется менять или доливать масло в коробке.
Затягиваем датчик.
Все, замена датчика света заднего хода выполнена в полном объеме. Можно включить зажигание, воткнуть заднюю передачу и с радостью наблюдать свечение ламп света заднего хода в задних фонарях автомобиля. Работа завершилась успехом.
Примечания и дополнения

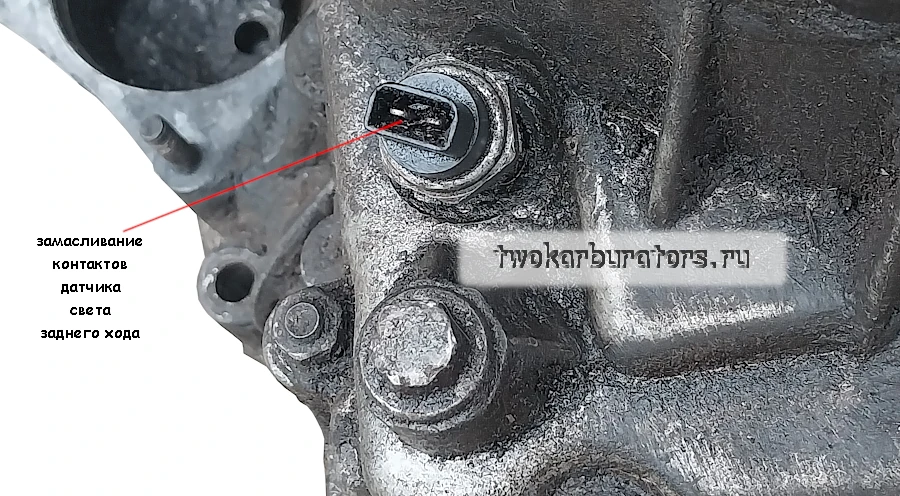

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 21114, ВАЗ 2115, ВАЗ 2113. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Контакты замасливаются.
Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения короткого замыкания, а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.
— Почему именно белый фонарь обозначает свет заднего хода автомобиля? По международным правилам принято обозначение света заднего хода белыми фонарями (фонарем). Ни как не обозначать движение задним ходом можно только на гоночных автомобиля.
