Проверка и ремонт системы ЭПХХ карбюратора 2105, 2107 Озон

ЭПХХ Озон На некоторых модификациях карбюратора 2105 — 2107 Озон устанавливается система экономайзера принудительного холостого хода (ЭПХХ). Это карбюраторы ДААЗ 2105-1107010 Озон и ДААЗ 2107-1107010 Озон.

На странице «ЭПХХ карбюраторов Озон 2105, 2107» рассмотрено устройство и принцип действия системы ЭПХХ. Здесь же подробнее остановимся на ее неисправностях, проверке и ремонте.

Проверка и ремонт системы ЭПХХ карбюратора 2105, 2107 Озон

1. Проверка экономайзера.
экономайзер ЭПХХ Озон

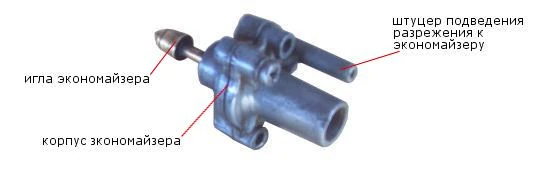

Экономайзер ЭПХХ Озон

1. При неисправности экономайзера в ряде случаев двигатель может или вовсе не работать на холостом ходу или работать неустойчиво, с перебоями.

Это может произойти из-за не герметичности диафрагмы экономайзера или трубки подводящей к нему разрежение.

Снимаем трубку подвода разрежения к пневмоклапану и в обход пневмоклапана соединяем штуцер на впускном коллекторе и штуцер экономайзера. Запускаем двигатель, если он работает устойчиво, то все нормально, если нет, то меняем экономайзер или негерметичную трубку подвода разрежения.

2. В некоторых случаях игла клапана зависает в открытом состоянии и это ведет к повышенному расходу топлива.

На работающем двигателе снимаем один из проводов с пневмоклапана, двигатель должен заглохнуть. Если не заглох, возможно зависла игла.

Необходимо разобрать корпус экономайзера, устранить заедание иглы
.
Для ремонта экономайзера крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя и снимаем его. Далее вынимаем корпус экономайзера и при помощи той же отвертки разбираем его отвернув два винта.

Проверяем зависание иглы и диафрагму. Если диафрагма повреждена, меняем экономайзер.

После ремонта экономайзера необходимо отрегулировать холостой ход карбюратора.
«Регулировка холостого хода карбюратора Озон»

2. Проверка микропереключателя (микровыключателя).

1. Дроссельные заслонки закрыты, воздушная заслонка полностью открыта, контакты микропереключателя разомкнуты.
Присоединяем мультиметр в режиме омметра к выводам микропереключателя. Сопротивление должно стремиться к бесконечности.
Если этого не происходит, отрегулируйте положение микропереключателя, чтобы его контакты были разомкнуты и проведите тестирование еще раз. Если все без изменений замените микропереключатель.

2. Поверните рычаг привода дроссельных заслонок, контакты микропереключателя должны сомкнуться, а мультиметр показать сопротивление стремящееся к нулю. В противном случае он неисправен.

микроваключатель выключен

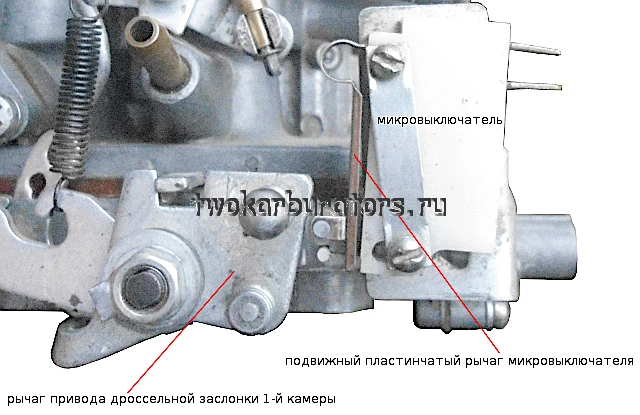

Исходное положение: дроссельная заслонка закрыта, рычаг микровыключателя поджат — микровыключатель выключен

3. Проверка пневмоклапана.

1. Выключаем зажигание. Через резиновую трубку, надетую на один из штуцеров пневмоклапана, ртом создаем разрежение (втягиваем воздух). Если пневмоклапан исправен, то воздух через него проходить не должен.

2. Включаем зажигание. Пневмоклапан должен открыться и в этом случае воздух через него должен проходить. Пробуем снимать и надевать штекер одного из проводов подходящих к пневмоклапану с любого из его выводов, должен слышаться щелчок от срабатывания пневмоклапана. Если этого не происходит, клапан меняем.

4. Проверка блока управления пневмоклапаном.

1. Подключаем тахометр, если есть встроенный в панель, то сгодится и он.

2.Отключаем провода от микропереключателя карбюратора.

3. Подсоединяем вольтметр или мультиметр в режиме вольтметра. Один провод к массе, а другой к серому с красной полосой проводу в колодке блока управления.

4. Запускаем двигатель.

5. Напряжение на вольтметре должно быть как минимум 10 В, на холостом ходу. Пневмоклапан в этом случае будет открыт.

6. Увеличиваем обороты до 1600 об/мин, напряжение должно упасть до 0,5 — 1,5 В. Пневмоклапан закрывается.

Если в результате регулировки выявляются отклонения в работе блока управления, то его меняем на исправный.

7. Уменьшаем обороты до 1200 об/мин, напряжение должно вырасти до 10 В. Пневмоклапан должен открыться.

Блок управления должен отключать пневмоклапан при частоте вращения коленчатого вала 1600 об/мин и включать обратно при частоте 1200 об/мин.

Если в результате проверки выявлены отклонения в работе блока управления, то меняем его на новый.

Примечания и дополнения

— Возможный вариант доработки системы ЭПХХ карбюратора Озон при возникновении проблем в ее работе можно увидеть на странице «Доработка системы ЭПХХ карбюратора 2105, 2107 Озон» .

Еще статьи по карбюраторам Озон

— Схемы карбюраторов 2105, 2107 Озон

— Разборка карбюраторов 2105, 2107 Озон

— Устройство верхней части (крышки) карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон

— Применяемость и модификации карбюраторов 2105, 2107 Озон

— Как работает электропневмоклапан ЭПХХ карбюратора Озон?
