При появлении таких неисправностей как «двигатель троит», «рывки и подергивания при разгоне», «одна свеча зажигания черная», «вялый разгон» и пр., имеет смысл проверить высоковольтные провода системы зажигания.
Посмотрим как это сделать применительно к автомобилю Нива 21213 с двигателем 21213 и бесконтактной системой зажигания. А так же Нива 21214 с двигателем 21214 и электронной системой зажигания под управлением ЭСУД.

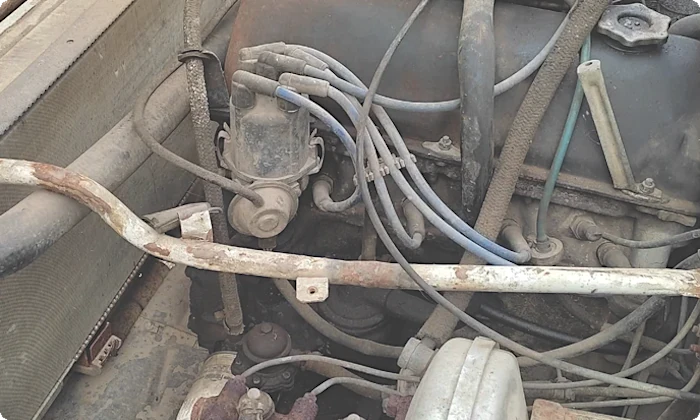

Проверка высоковольтных проводов (бронепроводов) Нива 21213, 21214
1. Проверка высоковольтных проводов с помощью омметра (мультиметра, тестера).
Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.
Выставляем прибор (мультиметр, тестер) в режим омметра. Подсоединяем наконечники (щупы) его проводов к металлическим концам высоковольтного провода.
Наблюдаем показания. Норма, для высоковольтных проводов системы зажигания двигателя автомобиля Нива 21213 и Нива 21214 — это где-то 3,5 – 10,0 кОм.
В этих пределах показания могут отличаться для проводов разных производителей так как у них может быть разная длина, разное сечение и материал из которого изготовлена центральная жила. Если измеренное сопротивление имеет показания ниже, выше или вообще стремится к бесконечности («обрыв»), то высоковольтный провод (бронепровод) подлежит замене.
На изображении показано реальное измерение сопротивления высоковольтного провода при помощи мультиметра в режиме омметра. Из показаний прибора видно, что проверяемый высоковольтный провод (бронепровод) провод исправен.
Проводим аналогичную проверку для других высоковольтных проводов.
2. Проверка высоковольтных проводов Нива 21213 и Нива 21214 без мультиметра (на глаз).
Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте. Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (например, в темное время суток или в темном гараже). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока (изоляция проводов «пробита»). Выбракованные таким образом высоковольтные провода подлежат замене.
Помимо этого следует тщательно осмотреть центральную жилу каждого высоковольтного провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.
Таким образом, используя эти нехитрые способы проверки, можно самостоятельно определить вышли из строя высоковольтные провода (бронепровода) автомобиля или нет.
Примечания и дополнения
Помимо этого, в случае выхода из строя высоковольтных проводов, выхлопные газы выходят из глушителя с периодическими хлопками. Так как, время от времени, при работе двигателя отключаются цилиндры (искра в них не проскакивает или проскакивает, но слабая). В память ЭБУ будет занесена ошибка о пропусках зажигания в определенных цилиндрах. При определенных условиях может загореться лампа Check Engine в комбинации приборов.
Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно. См. «Порядок присоединения высоковольтных проводов Нива 21213».
Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т. п.), но не бензином или растворителем. Во избежание их повреждения.
Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания.
Проверять высоковольтные провода путем снятия рукой их наконечников со свечей зажигания или модуля (катушки) не рекомендуется. Так как возможно поражение проверяющего электрическим током и скачка напряжения при котором сгорит электронная начинка ЭБУ.
Для проверки исправности модуля зажигания необходимо измерить сопротивление на его выводах или заменить заведомо исправным.
