Разберемся как подключены лампы противотуманного света в задних фонарях автомобиля ВАЗ 21083 (ВАЗ 21093) инжектор.

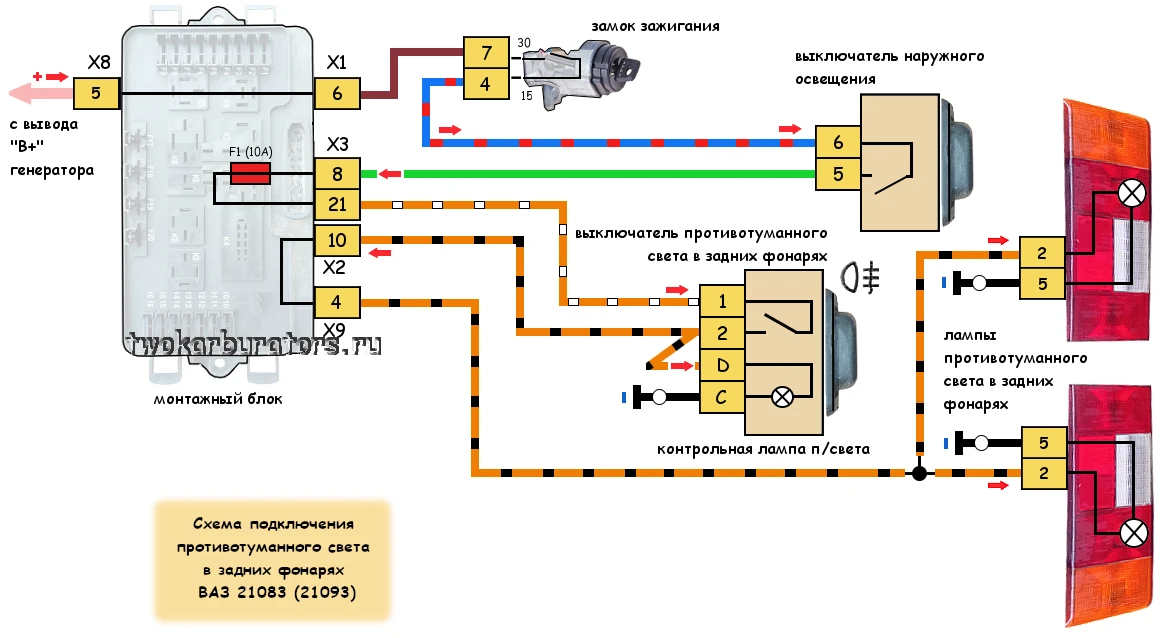

Противотуманный свет в задних фонарях автомобиля ВАЗ 21083 (ВАЗ 21093) инжектор, схема подключения
Описание схемы
— Напряжение в электрическую цепь подключения противотуманного света в задних фонарях автомобиля ВАЗ 21083 (21093) инжектор подается с плюсового вывода АКБ через вывод «В+» генератора, замок зажигания и выключатель наружного освещения.

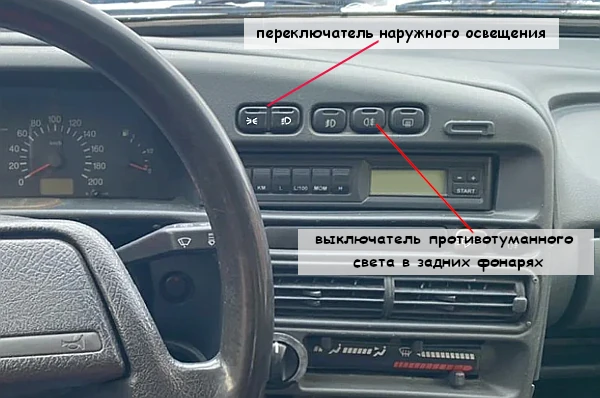

— Включается противотуманный свет нажатием на кнопку в верхней части центральной консоли передней панели, при нажатой кнопке наружного освещения, а отключается повторным нажатием.
— В задних фонарях автомобиля ВАЗ 21083 (21093) секция под лампы противотуманного света совмещена с лампами габаритных огней. Тем самым усиливается яркость их свечения в туман и плохую видимость.
— Электрическая цепь защищена предохранителем F1 (10А) в монтажном блоке.
— Провод на лампы противотуманного света в задних фонарях оранжево-черного света, проложен в жгуте проводов по левому борту, через весь автомобиль.
Примечания и дополнения
— В дополнение к противотуманному свету в задних фонарях в переднем бампере автомобиля ВАЗ 21083, 2193 могут быть установлены противотуманные фары (ПТФ). См. «Противотуманные фары автомобиля ВАЗ 21083, 21093».
— Лампа противотуманного света в задних фонарях А12-21-3 (P21W).
