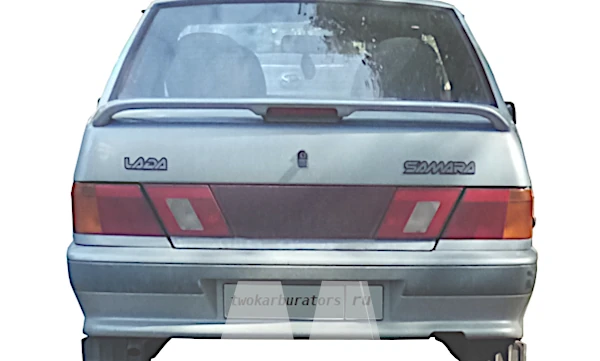

Подсветку заднего номера автомобиля ВАЗ 2115 обеспечивают две лампы в двух фонарях. Которые установлены в его заднем бампере. Прямо над номерным знаком.
Попробуем разобраться на схеме как они подключены. А так же как эта подсветка включается и как выключается, откуда на них подается «плюс», откуда «минус». И какие именно лампы устанавливаются в фонари конкретно на ВАЗ 2115.

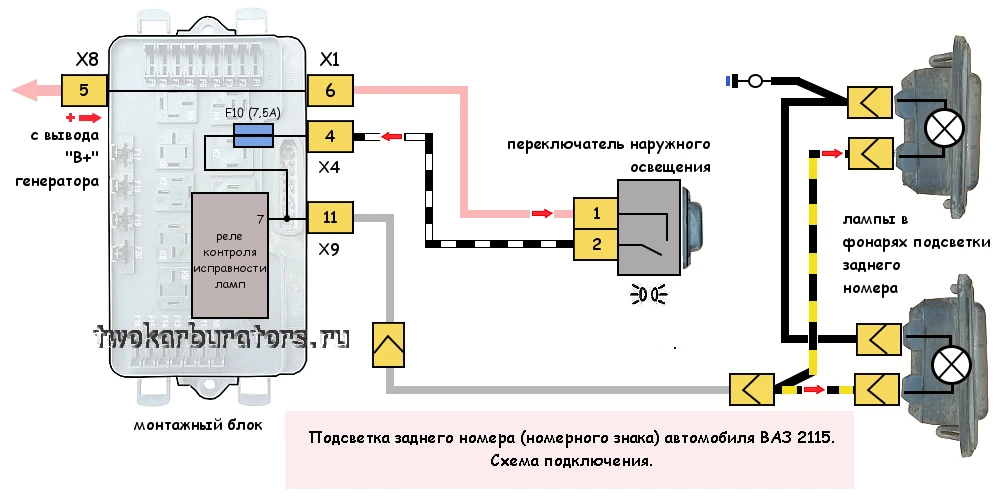

Схема подключения подсветки заднего номера автомобиля ВАЗ 2115
Описание схемы подключения подсветки
— Подсветка заднего номера (номерного знака), является частью большой электрической цепи включения наружного освещения автомобиля ВАЗ 2115. В нее входят лампы габаритных огней в передних фарах и задних фонарях, а так же подкапотная лампа.
— Напряжение в электрическую цепь включения ламп фонарей подсветки заднего номера на автомобиле ВАЗ 2115 подается с плюсового вывода АКБ, через вывод «B+» генератора на переключатель наружного освещения. Зажигание при этом не включается.
— Для включения подсветки номера необходимо нажать на спаренную клавишу переключателя наружного освещения, после чего включаются габаритные огни в передних фарах и задних фонарях автомобиля, и вместе с ними загораются фонари подсветки заднего номера.
— Фонарей подсветки два, но запитаны они через один серый, переходящий в черно-желтый, провод. Который тянется от монтажного блока (колодка Х9/вывод 11) через весь салон (под обивкой потолка по левому борту) и далее через багажник на фонари.
— Масса фонарей — черный провод, который крепится на кузов (рядом с ними).
— Электрическая цепь защищена предохранителем F10 (7,5А) в монтажном блоке. На нем также «висят» габариты левого борта автомобиля (габариты правого борта защищает предохранитель F11 7,5 А).
— В электрическую цепь включения подсветки номерного знака может быть включено реле контроля исправности ламп, установленное в монтажном блоке. Если его нет, то должна быть установлена перемычка, обеспечивающая коммутацию нужных контактов.
— Номер фонаря подсветки заднего номера в каталоге — 2108-3717010-10.
— Лампа фонаря А 12-21-1 (C5W).
Примечания и дополнения
— Исправность фонарей подсветки номерного знака — одно из обязательных условий для допуска автомобиля к передвижению в ночное и даже, в дневное время. Поэтому рекомендуется проверять горят они или нет перед каждой поездкой.
