Причин неисправности «не работают задние поворотники» на автомобилях ВАЗ 2114 и ВАЗ 2113 на самом деле не так уж и много.
Зная их можно самостоятельно достаточно эффективно проводить диагностику в случае появления подобной проблемы.
Рассмотрим эти причины в порядке убывания согласно частоте появления. Помимо этого нас будут интересовать возможные способы их устранения.
1. Перегорела лампочка заднего поворотника.
Перегореть может лампочка одного заднего указателя поворота, либо сразу двух. Например, такое возможно в случае скачка напряжения в бортовой цепи автомобиля или при резком проезде неровности на скорости. Когда кузов автомобиля получает ощутимый удар.
При перегорании лампочки в одном или нескольких указателях поворота (поворотниках) на автомобилях ВАЗ 2114, ВАЗ 2113 оставшиеся сразу начинают мигать с удвоенной частотой. Так же увеличивает частоту мигания индикатор поворотов в комбинации приборов.
Для определения причин такой неисправности проверяем и визуально устанавливаем где именно перегорела лампочка, по очереди включая указатели поворота. Перегоревшую лампочку заменяем исправной.
На изображении лампы заднего фонаря автомобиля ВАЗ 2113, ВАЗ 2114. Их расположение и назначение.
Для проверки можно воспользоваться аналогичной лампой из этого же заднего фонаря. Лампа указателя поворота — P21W 12V (А12-21-3).
2. Окислился патрон лампочки поворотника.
Для устранения окисления несколько раз поворачиваем лампочку в патроне и восстанавливаем контакт.
3. Окислились или ослабли соединения проводов.
Проверяем соединительные колодки (фишки) проводов задних поворотников. Колодки могут быть не плотно посажены на выводы платы.
На изображении провода заднего правого фонаря автомобиля ВАЗ 2114, ВАЗ 2113. Распиновка. Под номером 2 (оранжево-черный) — провод на указатель поворота.
4. Пропала «масса».

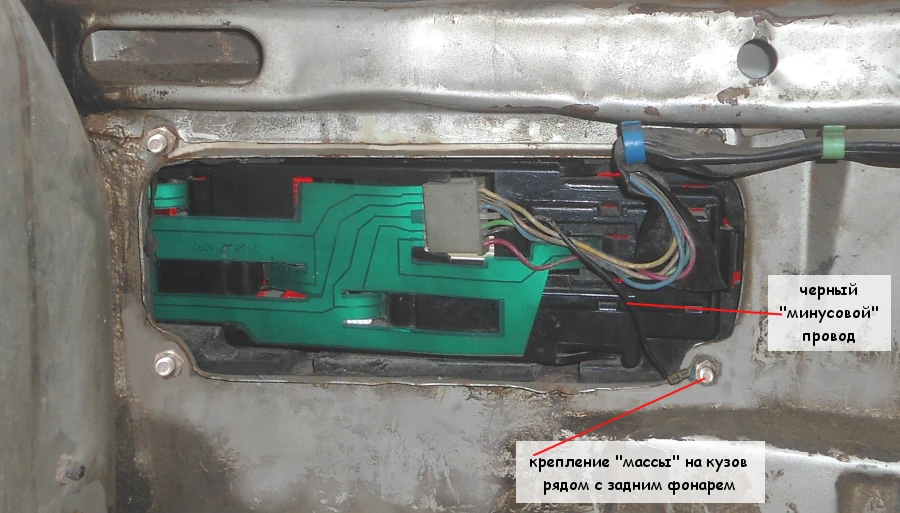

Все фонари и лампы автомобилей ВАЗ 2114, ВАЗ 2113 и ВАЗ 2114 имеют минусовой провод . Обычно он черно цвета. Провод присоединяется к кузову рядом с каждым задним фонарем. Следует проверить его контакт с «массой». Он может быть окислен и не будет пропускать электрический ток.
Нарушение контакта «минусового» провода приводит либо к полному отказу всех ламп задних фонарей, либо к появлению «мерцающих» неисправностей (например, лампа стоп-сигнала то горит, то нет). Поэтому зачищаем место крепления минусового провода (черный в соединительной колодке) на одном из болтов крепления заднего фонаря к кузову.
После чего «прозваниваем» черный минусовой провод. Тестер в режиме омметра одним щупом присоединяем к выводу провода в колодке, другим к креплению на кузове. Сопротивление исправного провода должно быть в пределах 0 — 0,5 Ом.
5. Перегорела дорожка в платах задних фонарей.
В таком случае просто необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников».
Одним щупом тестера в режиме омметра касаемся контакта дорожки на плате под колодку, вторым щупом вывода проверяемой дорожки под лампочку. Исправная дорожка платы покажет сопротивление 0 — 0,5 Ом.
Так же следует проверить наконечники в соединительных колодках жгутов проводов к задним фонарям. Если они неплотно прижимаются к выводам дорожек плат или окислились, не будет нормальной подачи «плюса» на лампы заднего фонаря (возможно появление «мерцающих неисправностей»). Наконечники необходимо извлечь из колодки поджать и зачистить от окислений.
6. Имеется обрыв в проводах, идущих от монтажного блока к задним фонарям.
Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Х9 в блоке 2114 и 2115, крайняя поперек монтажного блока.
Примечания и дополнения

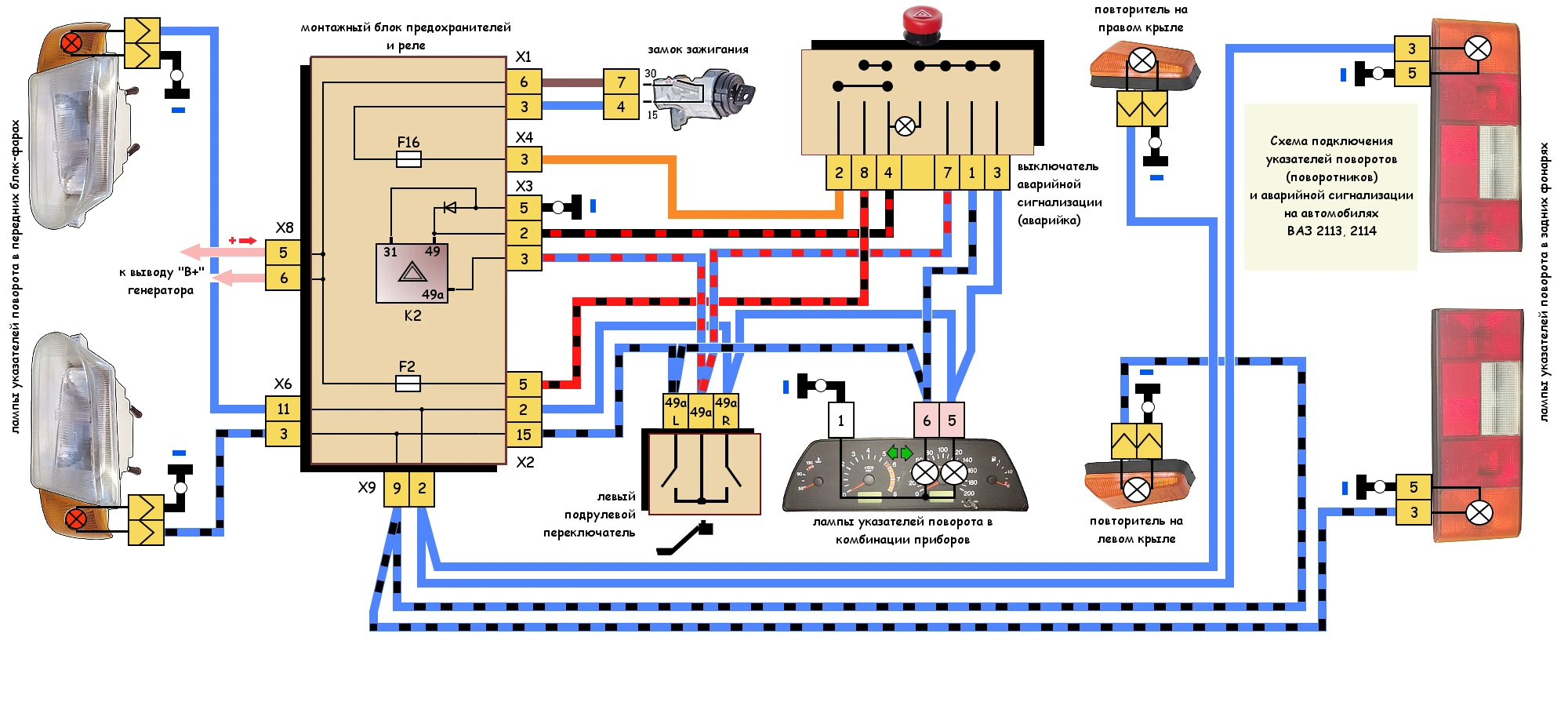

— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2114, ВАЗ 2113 и ВАЗ 2115 возможен с использованием схемы электрических соединений указателей поворота. См. «Указатели поворота — поворотники ВАЗ 2114. 2113, схема подключения». На изображении ниже указатели поворота — поворотники автомобиля ВАЗ 2114, схема подключения.
Еще статьи по электрооборудованию автомобилей ВАЗ 2114 и ВАЗ 2113
- Устройство задних фонарей автомобиля ВАЗ 2114, 2113

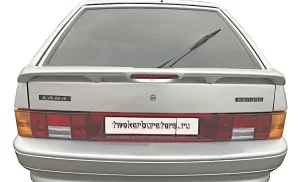

- Платы и лампы задних фонарей автомобиля ВАЗ 2113, 2114
