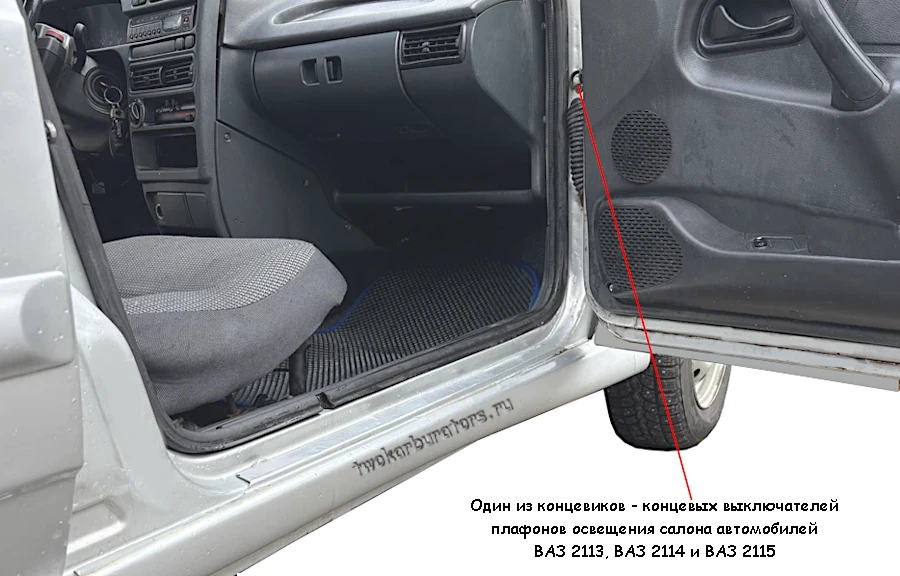

Автомобили ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 оборудованы концевыми выключателями плафона освещения салона (концевиками). Которые установлены перед каждой из их дверей.
Эти концевики подключены к бортовой сети автомобилей и являются составной частью большой электрической цепи включения освещения салона.
Рассмотрим схему подключения концевиков дверей конкретно для ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 с двигателем 2111 (1,5 л., 8 клапанов).

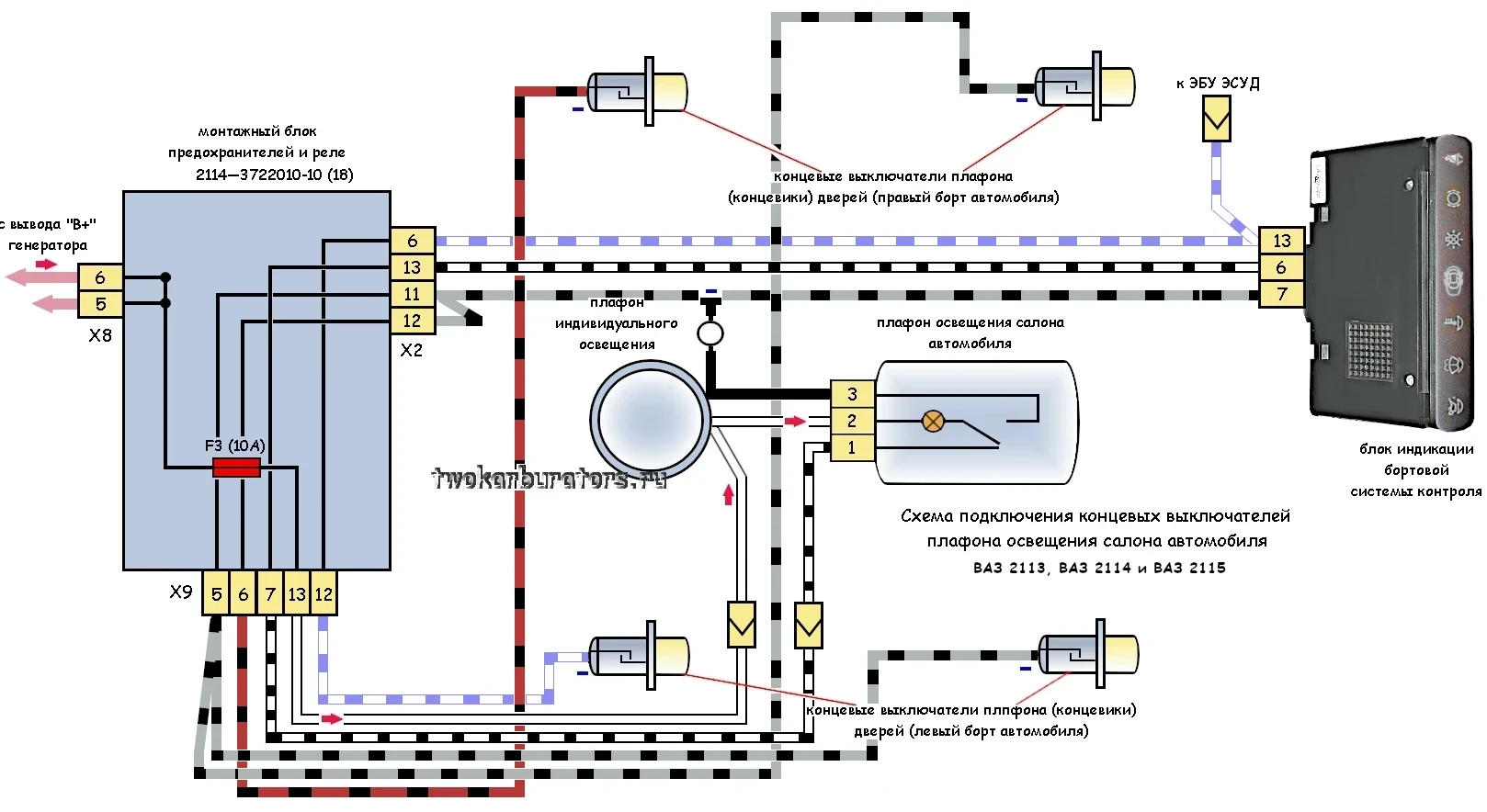

Как подключены концевики дверей ВАЗ 2113, 2114, 2115? Схема.
Особенности работы концевиков дверей (концевых выключателей плафона).

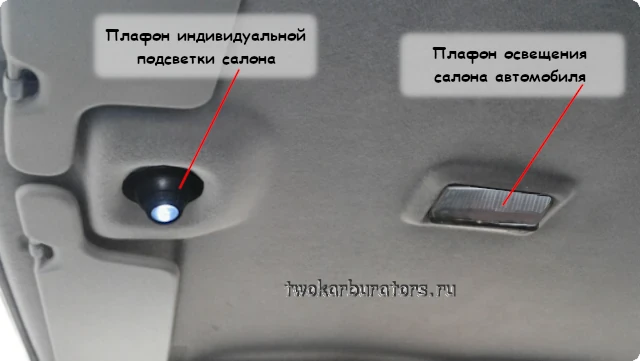

Плафон освещения салона автомобиля ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 находится под постоянным напряжением. Он загорается при открытии любой из дверей так как замыкается на «массу» выключатель плафона («концевик») встроенный в стойку двери (всего их четыре на 2114, 2115 и два на 2113). При закрытых дверях «концевики» разомкнуты и «минус» поступает на лампу плафона с другого провода, соединенного с кузовом. При этом плафон включается нажатием клавиши.
Лампы подсветки щитка приборов, прикуривателя, рычагов отопителя, подсветки клавиши выключателя наружного освещения включаются после нажатия на выключатель наружного освещения (второе положение).
Примечания и дополнения
Плафон индивидуального освещения находится под постоянным напряжением и включается поворотом фонаря плафона.
Внутреннее освещение (освещение салона) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций включает в себя плафон освещения салона, плафон индивидуального освещения, подсветку рычагов отопителя, подсветку прикуривателя, подсветку щитка приборов, подсветку клавиши выключателя наружного освещения и пр..
