Автомобиль ВАЗ 2105 (21051, 21053) оборудован прикуривателем.
Который устанавливается на центральной консоли его передней панели. Попробуем разобраться как подключен этот прибор конкретно на ВАЗ 2105. Так как есть некоторые отличия в его подключении, например, на ВАЗ 2107.
Вот схема его подключения с описанием элементов электрической цепи и порядка работы (что происходит при его включении и выключении).

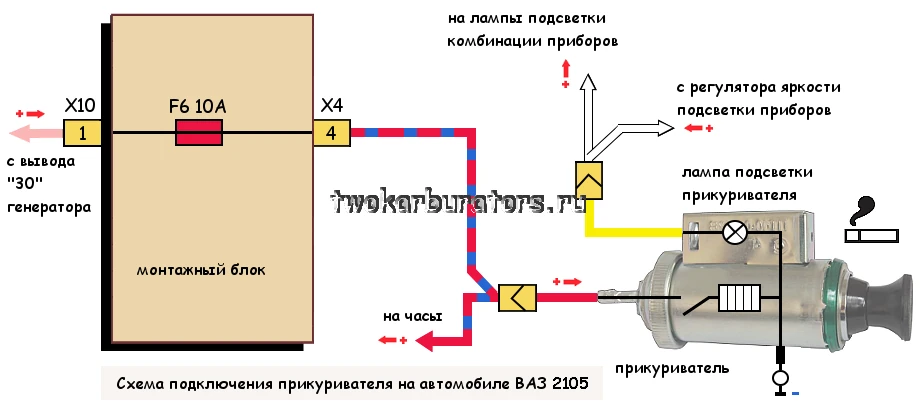

Схема подключения прикуривателя автомобиля ВАЗ 2105 (21051, 21053)
Описание схемы подключения прикуривателя ВАЗ 2105
— Корпус прикуривателя — это его «масса» (к нему присоединен черный «минусовой» провод).
— Металлический стержень на дне корпуса прикуривателя — его положительный контакт.
— Патрон прикуривателя с кнопкой — рабочая часть замыкающая электрическую цепь. Его при необходимости можно извлечь.
— В бортовой сети автомобиля ВАЗ 2105, 21051, 21053 напряжение на прикуриватель подается напрямую с плюсовой клеммы аккумулятора через вывод «30» генератора и монтажный блок. Вне зависимости от поворота ключа в замке зажигания.
— Электрическая цепь защищена предохранителем F6 10А (№6 10А) в монтажном блоке.
— Внутри патрона прикуривателя установлен нагревательный элемент спираль из нихромовой нити, обладающей определенным сопротивлением.
— Включается прикуриватель нажатием на его кнопку. Что происходит при этом? Кнопка утапливается во внутрь корпуса. При этом через спираль замыкается плюс с минусом его электрической цепи. Через нее начинает протекать электрический ток, вызывая нагрев. Через 15-20 секунд температура спирали достигает нужного значения, удерживающие прикуриватель биметаллические лапки от нагрева разжимаются и возвратная пружина выталкивает его из гнезда. Электрическая цепь разрывается. Все, можно смело прикуривать.
— На одном предохранителе с прикуривателем «висят» розетка для переносной лампы или часы. В зависимости какая панель приборов установлена на автомобиле — 2105 или 2107. А так же магнитола.
— При включенном переключателе наружного освещения и включенном выключателе освещения приборов специальная лампа освещает гнездо прикуривателя (лампа подсветки гнезда прикуривателя).
Примечания и дополнения
— Положительный контакт прикуривателя постоянно находится под напряжением, вне зависимости от того включено зажигание или нет. Это следует учитывать при проведение ремонтных работ с электрооборудованием автомобиля.
— Довольно часто плюсовой провод прикуривателя используется водителем для подключения дополнительных нужных ему приборов или просто для подачи напряжения в электрическую цепь разных потребителей бортовой сети где свой плюс куда-то пропал. При таких переделках следует учитывать. что предохранитель прикуривателя всего 10 А и может не выдержать большой нагрузки.
