Что представляет собой передаточное число? Передаточное число — это отношение числа зубьев ведущей и ведомой шестерен коробки передач. Например, 20 зубьев у ведомой шестерни и 10 зубцов у ведущей. Просто делим 20 на 10, получаем передаточное число равное двум.

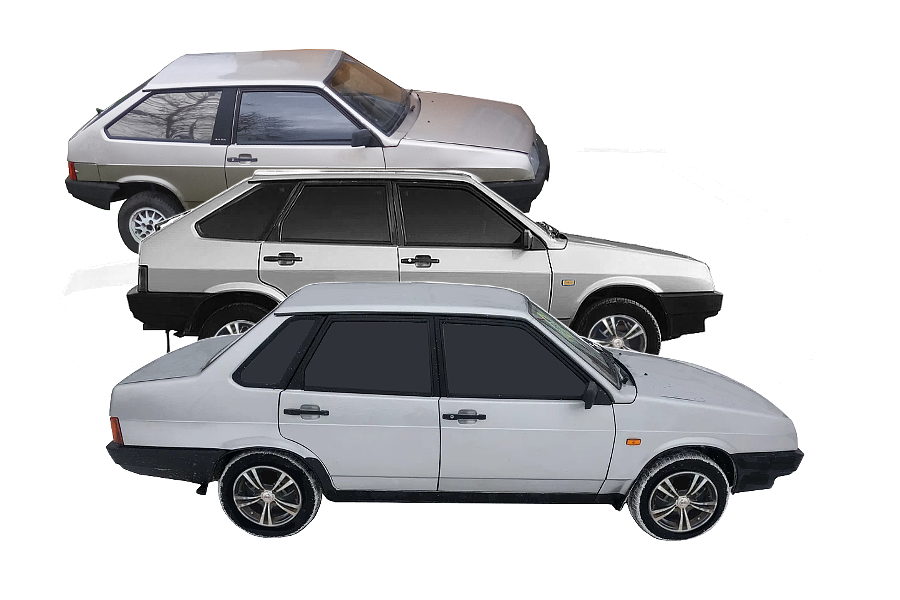

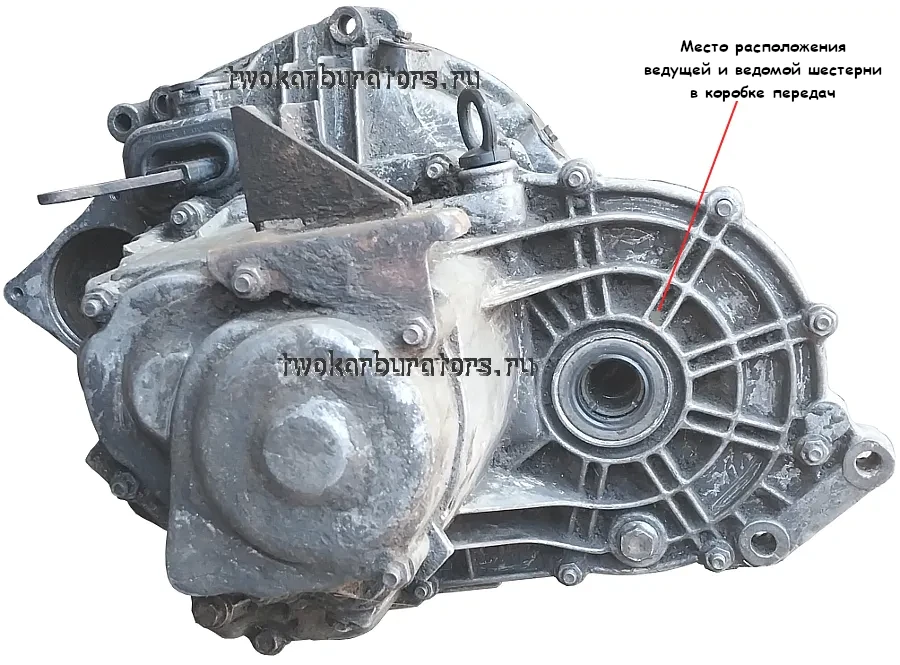

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 устанавливаются четырех и пяти-ступенчатые коробки передач. Они различаются передаточным числом главной передачи (главной пары). Которая как раз и состоит из ведущей и ведомой шестерни. Установленных в редукторе на коробке.
Четырехступенчатая коробка передач
01 – для передаточного числа главной пары 3,9 (ВАЗ 2108, 21083, 2109, 21093, 21099)
02 – для передаточного числа 4,1 (автомобили ВАЗ 21081, 21091)
03 – для передаточного числа 3,7 (автомобили ВАЗ 21083, 21093, 21099)
Пятиступенчатая коробка передач
00 – для передаточного числа 4,1 пятиступенчатой коробки передач (автомобили ВАЗ 21083, 21093, 21099)
Различия пятиступенчатой и четырехступенчатой коробок передач
Пятиступенчатая коробка передач изготовлена на основе четырехступенчатой. Она имеет несколько отличий.
— Более глубокая задняя крышка коробки
— Более длинные первичный и вторичный валы (для размещения на них шестеренки пятой передачи — на первичном валу и ее синхронизатора — на вторичном)
— Шариковые подшипники первичного и вторичного валов фиксируются в гнездах картера при помощи пластины, крепящейся четырьмя винтами к стенке картера
— Синхронизатор пятой передачи имеет блокирующее кольцо, так как включает только одну передачу
Примечания и дополнения
— Как проверить уровень масла в коробке передач автомобилей ВАЗ 2108, 2109, 21099? Два способа проверки смотри в статье: «Проверка уровня масла в коробке передач ВАЗ 2108, 2109».
— Всего коробка передач автомобиля ВАЗ 2108, 2109, 21099 имеет четыре сальника. Это сальник правого привода (ШРУСа), сальник левого привода (ШРУСа), сальник первичного вала и сальник штока выбора передач. См. «Сальники коробки передач автомобиля ВАЗ 2108, 2109, 21099».
Еще статьи по коробкам передач автомобилей ВАЗ 2108, 2109, 21099
- Где находится сливная пробка на коробке ВАЗ 2108, 2109, 21099?
- Откуда берется масло под ногами водителя?
- Объем масла в коробке передач некоторых автомобилей ВАЗ

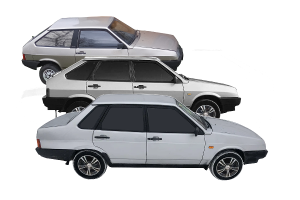

- Максимальная скорость и разгон до сотни ВАЗ 2108, 2109, 21099
