Изношенные маслосъёмные колпачки на двигателях 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 выдают себя сизым выхлопом в глушитель при перегазовках и сразу после пуска двигателя. Так же возможен угар моторного масла, почернение и замасливание резьбы свечей зажигания. В любом случае нужно менять пока ситуация не усугубилась.
Справка: на двигателях 2108, 2109, 21099 маслосьемные колпачки установлены на направляющих втулках клапанов в глубоких колодцах головки блока. Доступ к ним затруднителен. Но, их замену можно провести не снимая головку блока с двигателя.
Необходимые инструменты и приспособления
— Рассухариватель клапанов
— Магнит или пинцет
— Пруток из мягкого металла, диаметром до 8 мм
— Приспособление для снятия маслосъемных колпачков
— Оправка для одевания колпачков
— Оправка для напрессовывания клапанов (или трубка, высокая головка, подходящего диаметра)
— Молоток
— Комплект новых маслосъемных колпачков
Подготовительные работы
— Снимаем корпус воздушного фильтра двигателя
— Снимаем крышку ГРМ, ремень ГРМ и шкив распредвала
— Снимаем клапанную крышку двигателя
— Снимаем корпус подшипников и распредвал
— Выворачиваем свечи зажигания (можно сразу все, можно по очереди для каждого цилиндра)
Порядок замены маслосъемных колпачков на двигателях 2108, 21081, 21083
1. Устанавливаем поршни первого и четвертого цилиндра в верхнюю мертвую точку.
Для этого вращаем коленчатый вал отверткой за шлицы маховика в лючке на картере сцепления пока длинная метка на маховике не станет посередине треугольного выреза в шкале углов опережения зажигания.

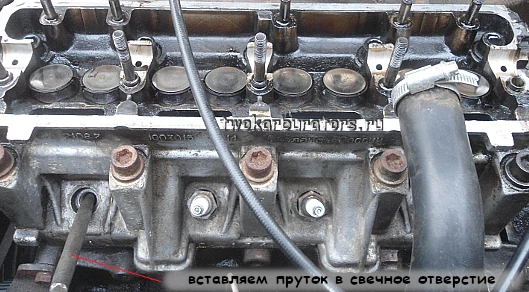

2. Через свечное отверстие первого цилиндра подставляем пруток под первый клапан.
Он должен своим концом встать в распор между тарелкой первого клапана и днищем поршня. Пруток не убираем на протяжении всей процедуры замены колпачка, чтобы клапан не провалился в камеру сгорания.
3. Вынимаем регулировочную шайбу и толкатель из гнезда в головке блока.
Удобно для этого использовать магнит, но можно и просто руками.
4. Рассухариваем первый клапан.
Устанавливаем рассухариватель упором на чашку клапана, а зацепом цепляем за шпильку корпуса распредвала (на нее нужно навернуть гайку). Давим на ручку рассухаривателя (можно резким движением), сжимая вниз пружины клапана.
Удерживая пружины нажатыми извлекаем освободившиеся сухари пинцетом или магнитом. Плавно отпускаем рассухариватель и вынимаем чашку и две пружины клапана.
5. Снимаем маслосъемный колпачок с направляющей втулки.
Используем приспособление-щипцы или плоскогубцы если нет приспособления. При необходимости извлекаем со дна колодца опорную шайбу пружин.
В случае если маслосъемный колпачок прикипел к направляющей втулке можно прослабить его посадку надрубив тонкостенный металлический корпус колпачка при помощи зубила. См. «Как снять маслосъемные колпачки даже если они не хотят этого».
6. Устанавливаем обратно опорную шайбу пружин.
— Смазываем моторным маслом стержень клапана и кромку маслосъемного колпачка
7. Устанавливаем новый колпачок на втулку.
Предварительно надеваем на стержень клапана приспособление закрывающее проточки (чтобы при надевании не повредить кромку маслосъемного колпачка). Если приспособления нет, снимаем пружинку с колпачка, а после установки одеваем ее обратно. Рукой надеваем колпачок на стержень клапана и сдвигаем его вниз до упора. Специальной оправкой (или трубкой, или торцевым ключом на 11, или головкой на 12) напрессовываем колпачок на направляющую втулку, нанося по ней аккуратные постукивания молотком. Запрессовываем до упора.
8. Повторяем данную процедуру замены для каждого клапана.
Чтобы провести замену маслосъемных колпачков на втором и третьем цилиндре необходимо повернуть коленчатый вал на 180 градусов. Так как видимых меток для определения такого поворота нет, определяем ВМТ тем самым прутком, вставив его в свечное отверстие и на ощупь проверив приход поршня.
При снятии не путаем пружины, тарелки, регулировочные шайбы, толкатели для разных клапанов.
После проведения работ собираем клапанный механизм в обратной последовательности.
Примечания и дополнения
— Чаще всего необходимость замены маслосъемных колпачков возникает после 30-40 тыс км пробега.
