Отказал регулятор напряжения генератора, что делать?

Отказал регулятор напряжения, что делать?Бывают ситуации, когда в пути, на автомобиле, внезапно пропадает зарядка аккумулятора и загорается красная лампочка на щитке приборов. В ряде случаев это вызвано отказом регулятора напряжения.

На автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2121 регулятор напряжения отвечает за регулировку величины вырабатываемого генератором электрического тока.

Отказал регулятор напряжения генератора, что делать?

В случае отказа лучше всего заменить его новым. Но не всегда такая возможность бывает. Рассмотрим, как можно в дорожных условиях путем нехитрых манипуляций с регулятором напряжения на некоторое время восстановить зарядку аккумулятора и обеспечить нормальную подачу тока в систему без его участия. Основных операций здесь две: отключить неисправный регулятор от генератора и второе – заменить его лампочкой 12В 5Вт.

Автомобили ВАЗ 2101, 2102, 2103, 2106, 2121 с регулятором РР380 или 121.3702, генератор Г221

Обычно регулятор устанавливается отдельно от генератора на щитке моторного отсека. Необходимо отключить от регулятора напряжения два идущих к нему провода и присоединить между ними лампочку мощностью 5 ВТ напряжением 12 В. Генератор начнет заряжать АКБ.

Автомобили ВАЗ 2104, 2105, 2107 с регулятором Я112В, генератор Г222 (щеточный узел и регулятор напряжения раздельны)

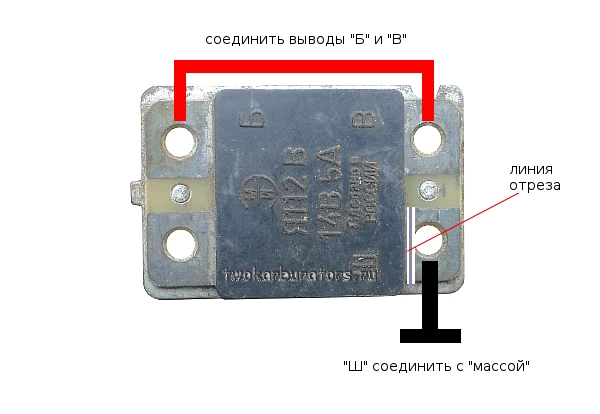

Необходимо снять регулятор напряжения Я112В с генератора. Соединяем отрезком провода его выводы «Б» и «В». Вывод «Ш» разрезаем и соединяем его отрезком провода с «массой». Ставим регулятор обратно на генератор.

Ремонт регулятора напряжения

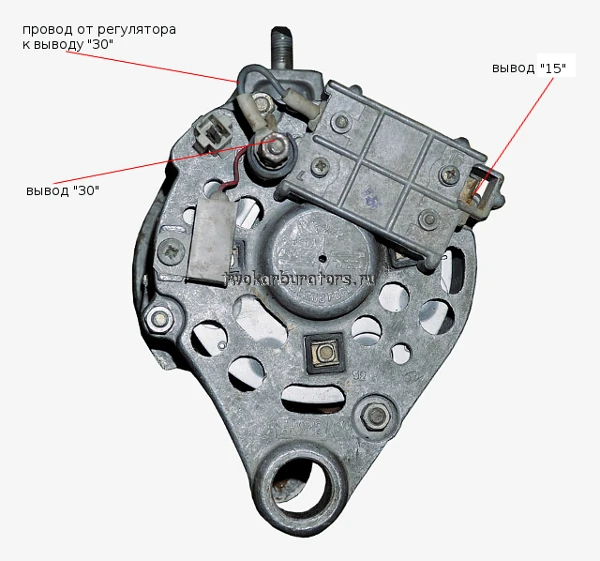

Провод, ведущий от регулятора напряжения на вывод «30» генератора на место не ставим и изолируем изолентой. Снимаем провод, ведущий к выводу «15» генератора и подключаем лампочку 12В  5Вт к его наконечнику и к выводу «15» генератора, на который он надевался. После таких манипуляций зарядка должна возобновиться.

генератор Г222
Генератор Г222
Автомобили ВАЗ 2108, 2109, 21099 с регулятором 17.3702 и генератором 37.3701 (щетки и регулятор объединены в один узел)

Необходимо отключить регулятор напряжения от генератора сняв и изолировав провод, ведущий от регулятора напряжения на вывод «30» генератора. Снимаем провод, ведущий на вывод «В» генератора и подключаем лампочку 12 В  5ВТ к его наконечнику и выводу «В» генератора на который этот провод надевался.

Примечания и дополнения

— Лампочку 12В 5Вт для восстановления зарядки можно взять из «повторителей» поворота или стоп-сигналов. Можно снять ее вместе с патроном, можно отдельно, а провода на ней зафиксировать изолентой.

лампочка 12В 5Вт
Лампа 12В 5Вт

— На автомобилях ВАЗ 2104, 2105, 2106 и генератором 37.3701 (не разборный узел — регулятор 17.3702 и щетки) порядок работ как на ВАЗ 2108, 2109, 21099.

— С 1996 года на генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 устанавливался иной регулятор напряжения (с одним выводом, например, 361.3702, 61.3702 и пр.), восстановить зарядку описанными выше способами с ним не возможно.
