Не работает указатель температуры охлаждающей жидкости

не работает указатель температуры ОЖНа примере стрелочного указателя температуры охлаждающей жидкости (ОЖ) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 определим причину неисправности: «не работает указатель температуры охлаждающей жидкости».

Не работает указатель температуры охлаждающей жидкости

Стрелка указателя температуры ОЖ постоянно находится в начале шкалы

При этом система охлаждения двигателя автомобиля функционирует нормально: двигатель прогревается как обычно, термостат полностью горячий, печка «греет».

Возможные причины неисправности

Неисправен датчик указателя температуры (ТМ-106), неисправен сам указатель температуры, неисправна их электрическая цепь.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя поднялась с начала шкалы — датчик температуры неисправен.

Если стрелка не отклонилась — датчик исправен, нужно проверить сам указатель.

Проверка исправности указателя температуры охлаждающей жидкости

Снимаем щиток приборов. Отсоединяем от него белую колодку жгута проводов. Включаем зажигание. Проверяем подачу напряжения на плюсовой вывод указателя (вывод 12 колодки). Используем мультиметр (тестер) с режимом вольтметра или контрольную лампу. Если напряжение присутствует, проверяем минусовой участок цепи. Это вывод 5 колодки (общий минус). Соединяем щупами мультиметра минусовой и плюсовой выводы колодки. Напряжение должно быть не менее 12 В. Если напряжения нет, необходимо прозвонить электрическую цепь указателя.

Присоединяем колодку к щитку приборов и при включенном зажигании соединяем отрезком провода ее вывод 2 (минус с датчика) с «массой». Если стрелка указателя отклонилась, указатель исправен и нужно проверить провод к датчику на «обрыв». Если стрелка не отклонилась, указатель температуры неисправен и подлежит замене. См. «Стрелка указателя температуры ОЖ постоянно в начале шкалы».

схема, датчик указателя температуры охлаждающей жидкости 2108, 2109, тм-106

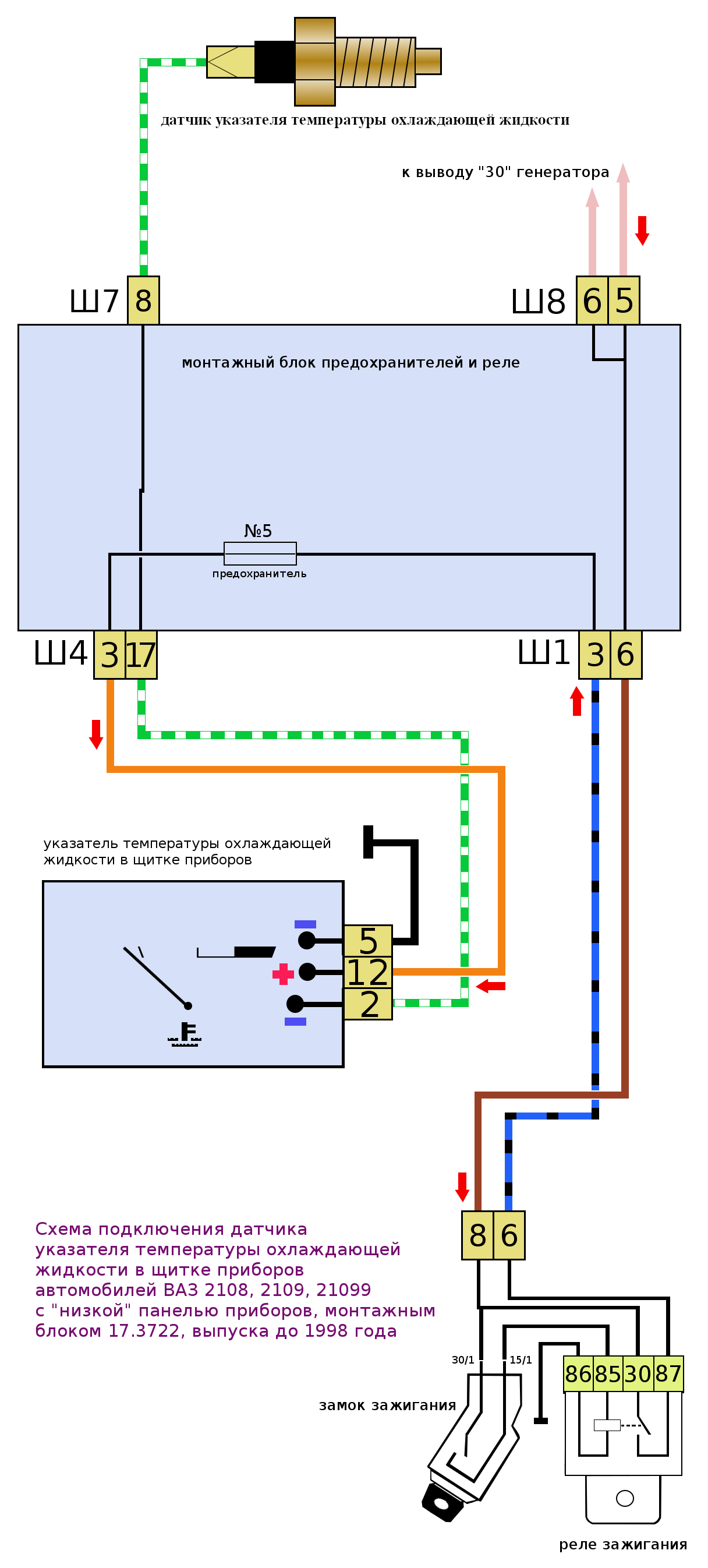

Схема подключения датчика указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, тм-106
Стрелка указателя температуры ОЖ постоянно находится в красной зоне шкалы

При этом система охлаждения двигателя функционирует нормально. Двигатель не перегревается, охлаждающая жидкость не кипит.

Как и в первом случае возможно неисправен датчик указателя температуры (ТМ-106), либо неисправен сам указатель температуры, или неисправна их электрическая цепь.

Проверяем исправность датчика указателя температуры

Включаем зажигание, снимаем провод с датчика и замыкаем его на «массу» (прикасаемся к двигателю или кузову), если стрелка указателя переместилась из красной зоны в начало шкалы — неисправен датчик температуры.

Проверяем указатель температуры ОЖ

Проводим проверку исправности указателя способом описанным выше. Если установлено, что указатель исправен, проверяем его электрическую цепь. Возможно провод с датчика указателя температуры где-то замыкает на «массу».

См. «Стрелка указателя температуры постоянно в красной зоне».

Примечания и дополнения

Стрелочный указатель температуры ОЖ установлен в щитке на панели приборов автомобилей ВАЗ 2108, 2109, 21099. Стрелка указателя температуры соединена с вращающемся магнитом, который изменяет свое положение в зависимости от силы действующего на него магнитного поля. В электрическую цепь указателя температуры ОЖ включен датчик температуры охлаждающей жидкости, установленный в головке блока двигателя. Датчик — это «масса» указателя. В нем имеется терморезистор изменяющий сопротивление цепи в зависимости от температуры ОЖ. Чем горячее тосол или антифриз тем сопротивление цепи ниже, тем сильнее магнитное поле воздействующее на стрелку датчика, тем больше она отклоняется.
