Схема соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

Стартер 35.3708 устанавливается на автомобили ВАЗ 2105, 2107 с 1986 года. До этого применялся стартер СТ-221. У стартера 35.3708 торцовый коллектор, у СТ-221 цилиндрический. Они различаются устройством задней части и обмотками статора.


Основные технические характеристики стартера 35.3708

Номинальная мощность — 1,3 кВт

Потребляемая сила тока при номинальной мощности — 290 А

Потребляемая сила тока в заторможенном состоянии — 550 А

Потребляемая сила тока на холостом ходу — 60 А

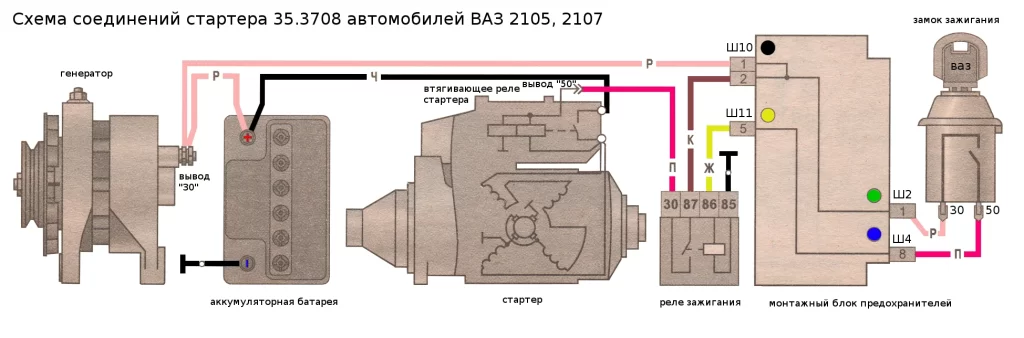

Схема электрических соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

схема стартер 2105, 2107
схема электрических соединений стартера 35.3708 автомобилей ВАЗ 2105, 2107

Примечания и дополнения

— В настоящее время на автомобилях ВАЗ 2105, 2107 применяются стартеры 4216.3708-02 и 5722.3708.
