Основные системы и устройства карбюратора Солекс

части пусковой системы карбюратора СолексНиже представлен краткий обзор систем, устройств и механизмов карбюратора Солекс (2108, 21081, 21083), автомобилей ВАЗ 2108, 2109, 21099.

Пусковое устройство

Пусковое устройство карбюратора 2108, 21081, 21083 Солекс предназначено для обеспечения пуска холодного двигателя автомобиля. Состоит из корпуса, диафрагмы со штоком, рычагов привода воздушной и дроссельной заслонок.


Система холостого хода

СХХ предназначена для обеспечения работы двигателя на холостом ходу. Она включает в себя: топливный и воздушный жиклеры; топливные, воздушные, эмульсионные каналы; винты регулировки «количества» и «качества» топливной смеси, поступающей в двигатель.

CХХ Солекс
схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Экономайзер принудительного холостого хода (ЭПХХ)

ЭПХХ необходим для отключения подачи топлива в двигатель через систему холостого хода после остановки двигателя и при переходе с работы на холостом ходу к мощностным режимам. ЭПХХ состоит из электромагнитного клапана, электронного блока управления, концевого выключателя (наконечника винта «количества» топливной смеси).

ЭПХХ Солекс

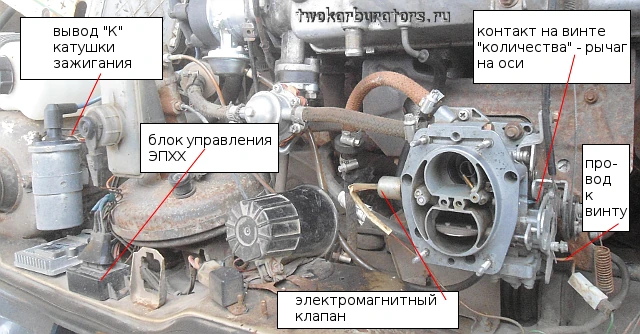

видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083

Главные дозирующие системы обеих камер карбюратора (ГДС)

ГДС обеспечивает работу карбюратора при запуске двигателя, работе на малых, средних и максимальных нагрузках. Состоит из главных топливных и воздушных жиклеров, эмульсионных трубок и эмульсионных колодцев, воздушных и топливных каналов, диффузоров с распылителями.

Переходные системы обеих камер карбюратора

Переходные системы необходимы для плавного перехода с холостого хода на малые и средние нагрузки (переходная система 1-й камеры). И со средних нагрузок на мощностные режимы работы двигателя (переходная система 2-й камеры). Переходные системы карбюратора состоят из топливных и воздушных каналов, топливных и воздушных жиклеров, выходных отверстий в обеих камерах карбюратора.

переходные отверстия 2108 Солекс
выходные отверстия переходных систем обеих камер карбюратора 2108, 21081, 21083 Солекс

Ускорительный насос (УН)

УН необходим для кратковременного принудительного обогащения топливной смеси при открытии дроссельной заслонки на разных режимах работы двигателя автомобиля. УН состоит из корпуса, диафрагмы с толкателем и пружиной, шарикового клапана, топливных каналов, распылителя с двумя носиками в разные камеры карбюратора, механического привода от кулачка на оси дроссельной заслонки первой камеры.

замена диафрагмы УН Солекс

Экономайзер мощностных режимов

Экономайзер мощностных режимов служит для дополнительного обогащения топливной смеси на мощностных и нагрузочных режимах, поддерживая стабильную работу двигателя. Состоит из корпуса, диафрагмы с пружиной, шарикового клапана, топливного жиклера.

снятие диафрагмы экономайзера Солекс
снятие диафрагмы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

Эконостат

Эконостат обогащает топливную смесь поступающую в цилиндры двигателя на скоростных режимах, при полностью открытых дроссельных заслонках. Состоит из топливного жиклера, трубки, топливного канала.

эконостат Солекс

Поплавковый механизм

Поплавковый механизм предназначен для регулировки топливоподачи в карбюратор. Состоит из игольчатого запорного клапана и поплавков.

верх поплавковой камеры

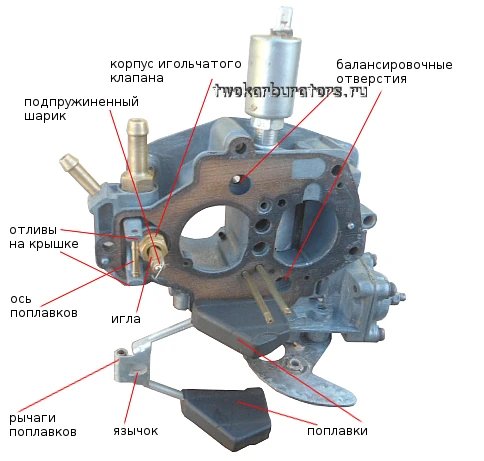

элементы верхней части поплавковой камеры карбюратора Солекс

Механизм блокировки дроссельной заслонки второй камеры карбюратора

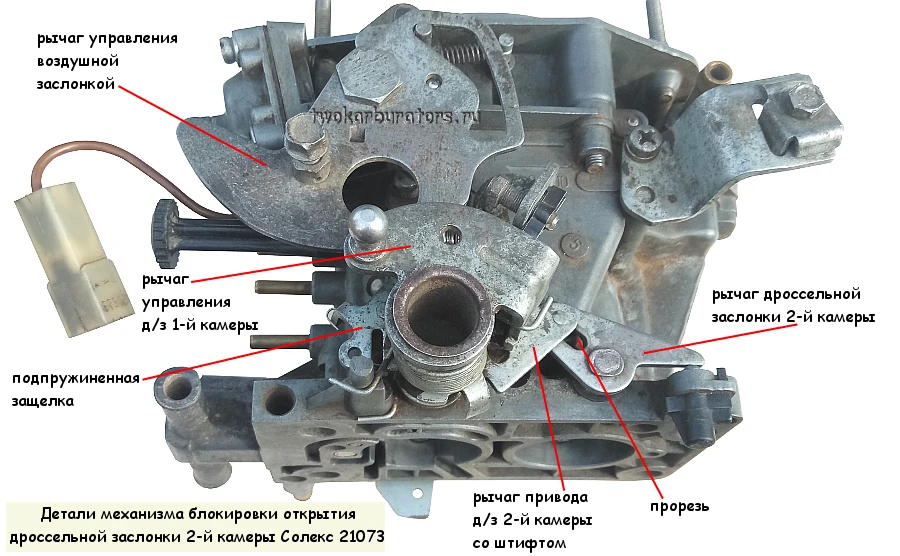

Механизм блокировки обеспечивает устойчивую работу двигателя при движении автомобиля с непрогретым двигателем. Дроссельная заслонка второй камеры открывается только при определенной величине открытия воздушной заслонки карбюратора. В других случаях ее блокирует рычаг на оси дроссельной заслонки второй камеры карбюратора.
