Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

привод регулировкаНеобходимость регулировки привода дроссельных заслонок возникает обычно после замены троса привода или после проведения каких-либо работ , при которых отворачивались гайки оболочки троса. Помимо этого регулировку нужно провести если есть подозрение, что двигатель вашего автомобиля не может развить полной мощности из-за неполного открытия дроссельных заслонок, либо возникновения ситуации, когда карбюратор «переливает».

В этой статье рассмотрим как отрегулировать привод дроссельной заслонки первой камеры карбюратора, а подробнее о регулировке провода дроссельной заслонки второй камеры можно узнать в статье «Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс».

Необходимые для регулировки привода инструменты

Ключ рожковый 13 мм (2 шт).

Фонарик.

Помощник.



Проверка работы привода дроссельной заслонки 1-й камеры

— Полностью открываем воздушную заслонку карбюратора (утопив до отказа рукоятку «подсоса»).

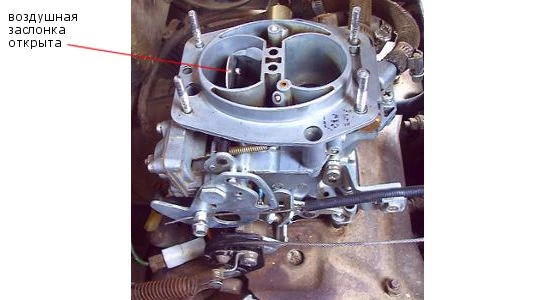

воздушная заслонка карбюратора 2108 Солекс открыта
воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта после утапливания «подсоса» от себя до отказа

— Помощник в салоне автомобиля до упора в пол нажимает педаль «газа».

— Дроссельные заслонки обеих камер должны полностью открыться.  Вначале открывается заслонка первой камеры, после ее открытия на половину начинает открываться заслонка второй камеры. Визуально убеждаемся в этом, подсвечивая себе фонариком. Рукой  дополнительно нажимаем на рычаг привода дроссельной заслонки вращая его по часовой стрелке и убеждаемся, что при нажатой до упора педали «газа» у рычага больше нет свободного хода.

— Помощник отпускает педаль «газа», заслонки должны полностью  закрыться.  Опять же убеждаемся в этом визуально, заглядывая в камеры карбюратора. В случае если дроссельные заслонки карбюратора полностью не закрываются или полностью не открываются необходимо провести регулировку их привода.



Подготовительные работы

 Снимаем крышку корпуса воздушного фильтра.  Либо весь корпус воздушного фильтра целиком.

снятие корпуса воздушного фильтра карбюратора Солекс
снятие корпуса воздушного фильтра на двигателе ВАЗ 2108



Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2108, 21081, 21083 Солекс

1. Берем рожковый ключ на 13 мм и ослабляем затяжку контргайки (см. фото ниже).

2. Придерживая другим ключом на 13 мм регулировочную гайку.

3. Вращаем регулировочную гайку. Добиваемся чтобы заслонки полностью открывались и закрывались.

При этом участок троса от регулировочных гаек до крепления тяги на рычаге не должен быть натянут. Допускается его легкое провисание (1-2 мм). При нажатой до упора педали «газа» заслонки должны быть полностью открыты, при отпущенной — закрыты.

4. Затягиваем контргайку.

привод дроссельной заслонки 2108 Солекс
элементы привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Примечания и дополнения

— Если привод дроссельных заслонок не тросовый, а тяговый, то вращением наконечников тяг добиваемся чтобы расстояние между центрами наконечников первой тяги было 80 мм, а увеличив или уменьшив таким образом длину второй тяги добиваемся полного открытия и закрытия заслонки.

— Ставим на место крышку корпуса воздушного фильтра.

— После проведения регулировки возможно возникнет необходимость отрегулировать обороты холостого хода  .






Еще пять статей на сайте по регулировке и ремонту карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
